ABB 3BHB002751R0101 – 工业控制器/电源模块，XVC722AE101，稳定可靠！

描述

ABB XVC722AE101  3BHB002751R0101是 ABB 公司推出的一款在工业电气控制领域具有关键作用的电压测量缩放板。该产品专门服务于 ACS 1000 系列中压变速驱动系统，在工业应用场景里，对于精确把控电机运行状态、优化驱动系统性能起着至关重要的作用。通过对电压测量数据进行精准缩放处理，XVC722AE101 为 ACS 1000 驱动系统提供可靠的电压信息，进而确保电机能够在不同工况下稳定、高效运行，广泛适用于各类对电机驱动控制精度要求严苛的工业生产过程，如大型工业泵、风机以及压缩机的驱动控制等。​

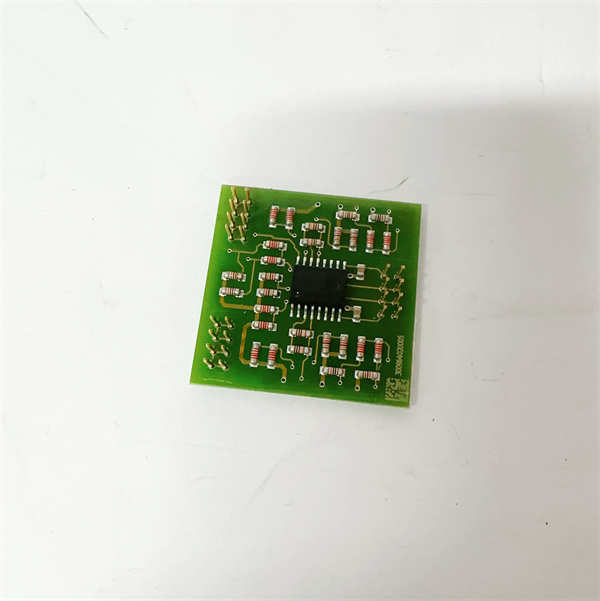

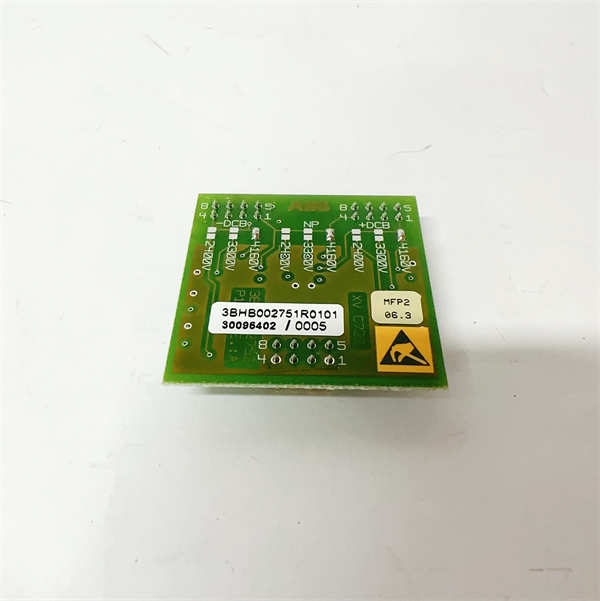

ABB XVC722AE101 3BHB002751R0101

技术规格​

​

​

主要特点和优势​

高精度电压测量缩放​

XVC722AE101 运用先进的测量与缩放技术，能够对输入的电压信号进行极其精确的处理。在复杂的工业电网环境下，即使电压存在一定波动，也能精准测量并按系统需求缩放电压数据。例如，在大型钢铁厂的电机驱动应用中，可根据电网电压变化实时调整测量缩放比例，为电机提供精准的电压控制依据，保证电机转速稳定，提高生产效率与产品质量。​

与 ACS 1000 系统高度适配​

作为专为 ACS 1000 中压变速驱动系统设计的组件，XVC722AE101 与该系统的其他模块兼容性极佳。从硬件接口到软件通信协议，都经过精心优化，可实现即插即用，极大缩短系统集成时间与调试周期。在系统运行过程中，能与驱动系统的控制器、功率模块等协同工作，确保整个驱动系统高效稳定运行。​

可靠的工业级设计​

采用工业级高品质元器件制造，具备出色的抗电磁干扰能力，可在强电磁环境下稳定工作。无论是在高频电磁干扰严重的电子设备制造车间，还是在大型电力设备密集的变电站附近，都能有效抵御外界干扰，保证电压测量缩放数据的准确性与稳定性。同时，产品设计充分考虑了工业环境的恶劣性，在温度、湿度变化较大的场景中，依然能够正常运行，减少因环境因素导致的故障停机时间。​

便捷的安装与维护​

模块设计紧凑，安装方式简单明了，可直接安装在 ACS 1000 系统的标准机柜内，安装过程无需特殊工具与复杂操作，降低了安装难度与人力成本。在维护方面，通过系统自带的监测软件，可实时查看 XVC722AE101 的工作状态，包括测量精度、通信连接等参数。一旦出现故障，能够快速定位问题，且支持在线更换模块，减少系统停机维护时间，保障工业生产的连续性。​

应用领域​

石油化工行业​

在石油开采过程中，大型抽油机电机的驱动控制至关重要。ABB XVC722AE101 应用于 ACS 1000 驱动系统，可精确测量电网电压，根据不同开采深度、油液黏稠度等工况，实时调整电机的电压输入，确保抽油机稳定运行，提高采油效率，降低能耗。在化工生产中的大型反应釜搅拌电机驱动方面，能够依据反应过程中的温度、压力等参数变化，精准控制电机电压，保证搅拌速度稳定，促进化学反应充分进行，提高化工产品质量。​

电力能源行业​

在火力发电厂，风机与水泵电机的高效稳定运行对发电效率影响巨大。XVC722AE101 配合 ACS 1000 驱动系统，可实时监测电网电压波动，精准缩放电压测量值，为电机提供稳定、合适的电压，实现风机根据炉膛燃烧情况精准调节风量，水泵根据水位精确控制流量，优化发电过程，降低厂用电率。在风力发电场，用于控制风力发电机的变桨电机与偏航电机驱动，通过精确的电压控制，确保风机叶片根据风速、风向实时调整角度，提高风能捕获效率，保障风机稳定运行。​

冶金钢铁行业​

在钢铁冶炼过程中，高炉鼓风机、轧钢机等大型设备的电机驱动需要高精度控制。ABB XVC722AE101 通过对电压的精确测量缩放，为 ACS 1000 驱动系统提供准确的电压数据，实现对电机转速的精准调节。例如，在轧钢过程中，可根据钢材的材质、规格实时调整轧钢机电机电压，保证轧制速度稳定，提高钢材轧制质量，减少次品率。​

相关产品​

ACS 1000 中压变速驱动系统：XVC722AE101 的核心适配系统，二者紧密配合，实现电机的高效驱动控制。ACS 1000 系统为电机提供动力输出，XVC722AE101 则为系统提供关键的电压测量缩放数据，保障系统稳定运行。​

ABB PCS 800 系列整流器：与 ACS 1000 系统协同工作，为电机驱动提供稳定的直流电源。XVC722AE101 在整个驱动系统架构中，与 PCS 800 系列整流器相互关联，确保电压测量与电源供给环节的顺畅衔接，共同为电机稳定运行提供保障。​

ABB 工业自动化控制系统软件：可对 XVC722AE101 及 ACS 1000 系统进行参数配置、运行监测与故障诊断。通过该软件，操作人员能够直观地查看 XVC722AE101 的测量数据、工作状态，方便进行系统优化与维护管理，提高工业自动化生产的整体效率。​

ABB 其他电压测量相关模块：如部分适用于低压系统的电压测量模块，与 XVC722AE101 在测量原理、技术应用上存在一定共性。虽然应用场景有所不同，但在产品研发、技术创新等方面相互借鉴，共同丰富 ABB 在电压测量领域的产品线，满足不同客户的多样化需求。​

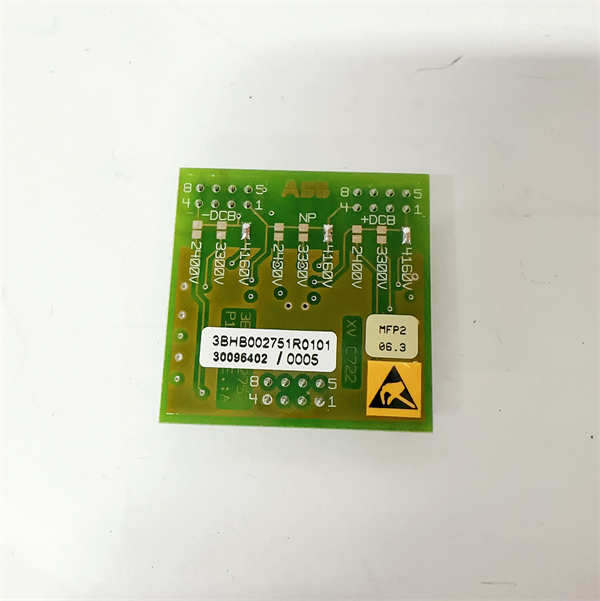

ABB XVC722AE101 3BHB002751R0101

安装与维护​

安装前准备：安装 XVC722AE101 前，需仔细检查 ACS 1000 系统机柜的安装环境，确保温度、湿度在产品要求范围内，远离强电磁干扰源与振动源。确认系统电源符合产品供电要求，准备好符合工业标准的连接线缆，确保线缆屏蔽层正确接地，以减少电磁干扰。同时，核对 XVC722AE101 模块型号与系统需求是否一致，检查模块外观有无损坏，接口是否完好。​

维护建议：定期检查 XVC722AE101 的安装是否牢固，各连接线缆有无松动、破损迹象。利用 ABB 工业自动化控制系统软件实时监测模块的工作状态，包括电压测量精度、通信连接稳定性等参数，每周进行一次全面的系统诊断测试，及时发现潜在故障隐患。每月对模块进行一次清洁，去除表面灰尘，保障良好的散热效果。若需更换模块，支持在线热插拔操作，但需提前备份模块配置参数，并确保新模块固件版本与系统一致，更换后重新加载配置参数，校验系统功能是否正常。​
