ABB 3ASC25H219B DATX133 脉冲中继板

描述

ABB 3ASC25H219B DATX133是一款关键的脉冲中继板（Pulse Repeater Board），也常被归类为转子反馈板（Rotor Feedback Board），专为ABB工业驱动系统（如变频器VFDs）和自动化控制系统设计。该模块在精确运动控制和速度调节应用中扮演着核心角色，它负责接收来自编码器或其他脉冲发生设备的信号，对其进行整形、放大或重复，然后将处理后的高保真脉冲信号传输给控制器或驱动器，以确保对电机速度、位置和方向的精确监测和控制。

DATX133的核心功能在于保证脉冲信号的完整性和可靠性，特别是在长距离传输或存在电磁干扰的环境下，防止信号衰减或失真。这对于需要高精度同步、定位和速度控制的工业应用至关重要。作为ABB Advant Master DCS或MasterPiece系列等控制系统的一部分，或直接作为ABB变频器内的专用接口板，3ASC25H219B DATX133为高性能的闭环控制提供了可靠的反馈链路。其坚固的工业级设计和对标准脉冲信号的兼容性，使其成为各种自动化和驱动解决方案中不可或缺的组件。

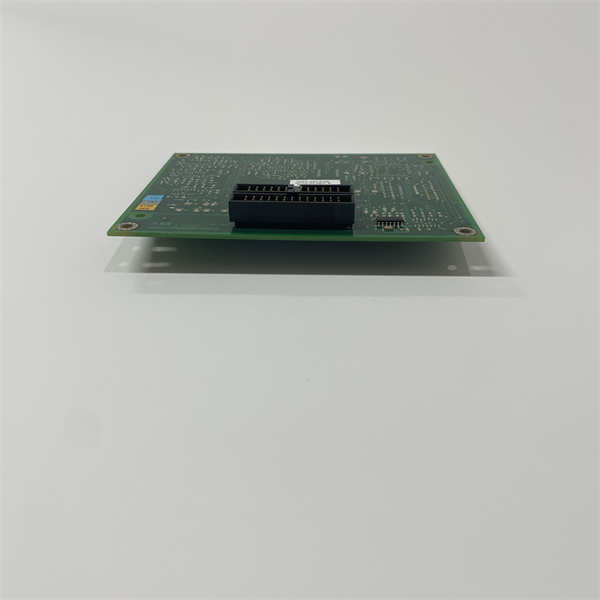

ABB 3ASC25H219B DATX133

技术规格

产品型号:DATX133 3ASC25H219B

制造商:ABB

产品类型:脉冲中继板(Pulse Repeater Board)/转子反馈板(Rotor Feedback Board)

所属系列:ABB Advant Master DCS或ABB变频器(VFD)系统

功能:接收、处理和重复来自编码器或其他脉冲发生设备的信号，提供精确的转子位置/速度反馈

输入信号:脉冲信号(通常来自增量式编码器或其他传感器)

输出信号:重复的脉冲信号，供控制器或驱动器使用

应用:变频器闭环控制、电机速度和位置控制、运动控制、同步应用

兼容性:兼容部分ABB VFD型号和Advant Master控制系统

设计:紧凑型板卡设计，便于集成

主要特点和优势

ABB 3ASC25H219B DATX133作为脉冲中继板或转子反馈板，具有以下显著特点和优势：

精确的脉冲信号处理：DATX133能够高保真地接收、整形和重复来自编码器等设备的脉冲信号。这确保了在长距离传输或嘈杂的工业环境中，控制器仍能获取到清晰、准确的速度和位置反馈，为高精度控制提供数据基础。

增强信号完整性：作为脉冲中继，该模块有助于克服信号衰减、噪声干扰等问题，特别适用于现场布线较长或电气环境复杂的场合。通过对信号的优化处理，它提高了整个反馈回路的可靠性和抗干扰能力。

优化电机和运动控制性能：精准的脉冲反馈是实现高性能电机速度、位置和转矩控制的关键。ABB 3ASC25H219B DATX133确保了变频器或运动控制器能够精确地跟踪设定点，实现平稳的加速/减速，并保持多轴间的同步性。

广泛的应用兼容性：DATX133兼容多种标准的脉冲信号类型，使其能够与不同制造商的编码器和各种工业控制器（包括ABB的Advant Master DCS）无缝连接，提供灵活的系统集成方案。

坚固耐用的工业级设计：该模块采用高质量的工业级组件和电路板设计，能够承受工业环境中常见的振动、温度变化和电磁干扰。其坚固的构造保证了在恶劣运行条件下的长期稳定性和可靠性。

提高生产效率和产品质量：通过提供精确、可靠的反馈数据，DATX133有助于优化生产过程，减少误差，提高产品质量，并最终提升整体的运营效率和生产力。

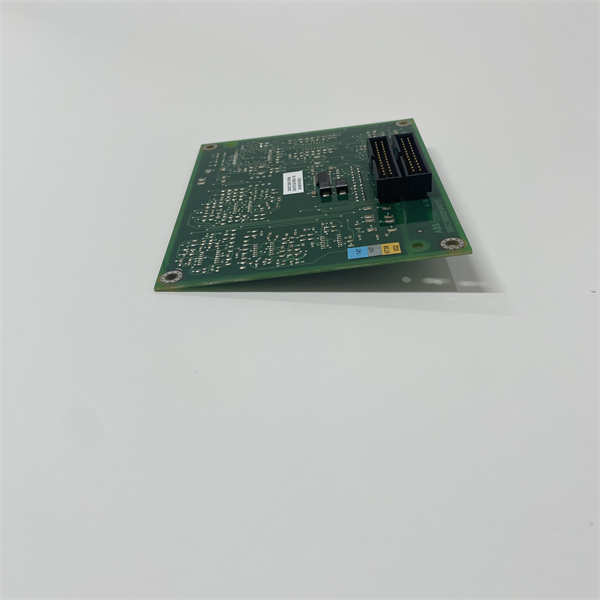

ABB 3ASC25H219B DATX133

应用领域

ABB 3ASC25H219B DATX133脉冲中继/转子反馈板主要应用于各种对电机速度、位置和同步控制有高精度要求的工业驱动和自动化系统：

变频驱动系统（VFDs）：DATX133是ABB变频器（如ACS或ACX系列）中的关键组件，用于实现对交流电机的精确闭环速度和位置控制，广泛应用于泵、风机、压缩机、传送带等。

精密运动控制：在需要高精度定位和同步的工业领域，如机器人、数控机床、印刷机械、包装机械、纺织机械以及物料搬运系统中，DATX133确保电机能够精确执行运动轨迹和同步操作。

造纸机械：在造纸机的湿部、压榨部、干燥部、卷取机等需要多台电机进行精确速度同步的环节，DATX133提供关键的脉冲信号重复和反馈，确保生产过程的连续性和纸张质量。

冶金行业：在轧钢机、卷取机、剪切机等设备中，需要对电机进行精确的速度和转矩控制，以应对变化的负载和工艺要求，DATX133在此提供可靠的脉冲反馈。

起重和物料搬运：在大型起重机、自动化仓储系统等应用中，对重物的位置和速度控制至关重要，DATX133能够确保编码器信号的准确传输，实现精确的升降和移动。

风力发电：在风力涡轮机中，变桨距控制系统和发电机速度控制都需要精确的转子位置和速度反馈，DATX133有助于信号的完整传输。

相关产品

ABB 3ASC25H219B DATX133脉冲中继/转子反馈板通常与以下ABB产品或组件协同工作：

ABB变频器(VFDs):例如ACS800,ACS880,ACQ580等系列变频器，DATX133通常作为其内部的控制板或扩展模块，特别是用于闭环控制。

ABB Advant Master DCS Controllers:如AC 410,AC 450，DATX133可以作为I/O接口，将现场的脉冲反馈信号传输给这些控制器进行处理。

ABB伺服驱动器:在高性能伺服驱动系统中，类似的脉冲中继或反馈板是实现精确运动控制的核心。

编码器或脉冲发生器:DATX133接收来自这些现场传感器的原始脉冲信号。

ABB Advant Master或MasterPiece 200/200/1控制器:DATX133兼容这些较早期的DCS系统，作为其I/O或专用功能模块。

ABB电机:DATX133主要用于ABB电机的精确控制。

ABB Control Builder/Drive Composer软件:用于组态、编程和诊断变频器或控制系统的软件工具，其中包含对DATX133功能的设置和监控。

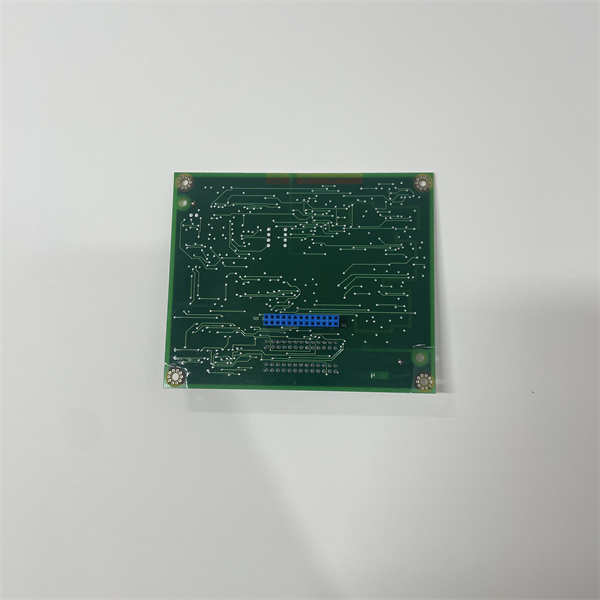

ABB 3ASC25H219B DATX133

安装与维护

安装前准备：在安装ABB 3ASC25H219B DATX133模块之前，必须严格遵守所有适用的电气安全规程和ABB官方提供的安装手册。务必确保所有相关设备（特别是变频器或控制柜）的电源已完全断开，并采取可靠的锁定/挂牌措施，以防止意外通电。在操作敏感电子元件时，务必佩戴防静电腕带。仔细检查模块的物理完整性，并确保其型号和修订版本与目标VFD或DCS系统的兼容性。确保DATX133被正确地安装到指定的插槽或位置，并牢固连接所有信号线（来自编码器）和电源线。特别注意脉冲信号线的屏蔽和接地，以最大化信号完整性。

维护建议：对ABB 3ASC25H219B DATX133进行定期的预防性维护对于确保其长期稳定运行和信号传输精度至关重要。建议定期对模块进行目视检查，检查是否有灰尘堆积、连接松动、腐蚀或物理损伤的迹象。保持安装环境的清洁，确保良好的通风条件，以防止过热影响模块性能。定期检查编码器及其连接线缆的完整性，确保其牢固且无损坏，并验证编码器本身的运行状况和输出脉冲信号质量。利用变频器或控制系统提供的诊断工具，定期监控DATX133的运行状态、反馈信号质量和错误日志，以便及时发现和解决潜在问题。在进行任何维护或模块更换操作时，应严格遵循ABB提供的安全程序和无扰动更换规程。
