ABB 3ASC25H214 DATX130 转子反馈板

描述

ABB 3ASC25H214 DATX130是一款关键的转子反馈板（Rotor Feedback Board），专为ABB的工业应用，特别是变频器（VFDs）和相关旋转机械控制系统设计。该模块在闭环控制系统中扮演着至关重要的角色，它负责处理来自电机转子位置传感器（如编码器或解析器）的反馈信号，并将这些精确信息提供给VFD控制器，以实现对电机速度、转矩和位置的精确监控和控制。

DATX130确保了变频驱动系统能够高精度地运行，这对于需要精确速度调节、动态转矩控制以及平稳启停的工业应用至关重要。作为ABB Advant Master DCS或MasterPiece系列等控制系统的一部分，或直接集成在ABB的变频器产品中，3ASC25H214 DATX130能够提供可靠的数据，支持复杂的运动控制和过程自动化。其紧凑的设计使其易于集成到VFD或控制柜的现有封装中，而坚固的工业级制造标准则保证了其在严苛的工业环境中长期稳定运行。

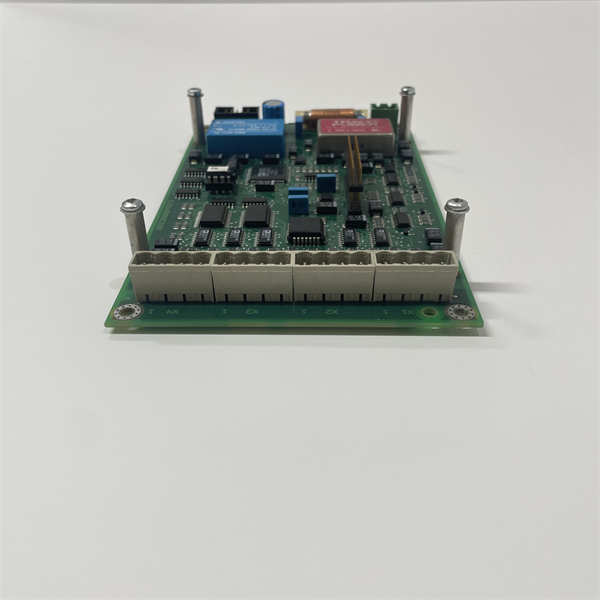

ABB 3ASC25H214 DATX130

技术规格

产品型号：DATX130 3ASC25H214

制造商：ABB

产品类型：转子反馈板(Rotor Feedback Board)/信号处理板

所属系列：ABB Advant Master DCS或ABB变频器(VFD)系统

功能：处理转子位置传感器反馈信号，提供精确的转子位置、速度和转矩信息

应用：变频器（VFD）的闭环控制、电机速度和转矩调节、精密运动控制

兼容性：兼容部分ABB VFD型号和Advant Master控制系统

信号处理：具备信号处理和调节功能，以优化传感器信号质量

设计：紧凑型板卡设计，便于集成

主要特点和优势

ABB 3ASC25H214 DATX130作为转子反馈的关键组件，具有以下显著特点和优势：

精确的转子反馈：DATX130的核心功能是高精度地处理来自转子位置传感器的信号。它将这些模拟或数字信号转换为控制器可用的精确位置、速度和转矩信息，从而确保电机在变频器的控制下实现非常高的精度和稳定性。

优化电机控制性能：通过提供准确的实时反馈，ABB 3ASC25H214 DATX130使得VFD控制器能够实现：

*精确的速度调节：确保电机以所需的精确速度运行，即使负载变化也能保持稳定。

*动态转矩控制：根据应用需求精确调节电机的输出转矩。

*平稳启停：实现电机的平稳加速和减速，减少机械冲击。

提升系统效率与可靠性：精确的反馈和控制有助于优化电机运行效率，减少能量损耗。同时，可靠的转子位置信息是闭环控制系统稳定性的基础，降低了设备故障和停机的风险。

无缝集成与兼容性：DATX130设计为可集成到ABB的变频驱动器和DCS控制系统中。它能够与VFD控制器通过适当的协议进行通信，简化了系统集成和调试。

坚固耐用的工业级设计：采用高质量的电子元件和坚固的电路板设计，ABB 3ASC25H214 DATX130能够承受工业环境中常见的振动、温度变化和电磁干扰，确保长期稳定的性能。

支持复杂运动控制：对于需要精密同步、位置控制或多轴协调的应用，DATX130提供的精确反馈数据是实现这些复杂运动控制策略的基础。

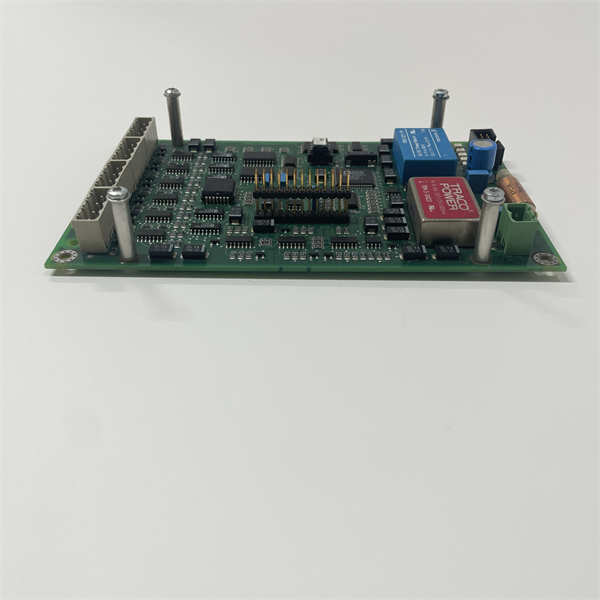

ABB 3ASC25H214 DATX130

应用领域

ABB 3ASC25H214 DATX130转子反馈板主要应用于各种需要高精度电机速度、转矩和位置控制的工业驱动和自动化系统：

变频驱动系统（VFDs）：DATX130是ABB变频器（如ACS或ACX系列）中的关键组件，用于实现对交流电机的精确闭环控制。这广泛应用于泵、风机、压缩机、传送带、起重机等设备。

精密运动控制：在需要高精度位置控制的工业领域，如机器人、数控机床、印刷机械、包装机械和纺织机械中，DATX130确保电机能够精确地执行指令，实现精确的定位和同步。

造纸机械：在造纸机的各个环节，如湿部、压榨部、干燥部和卷取机，需要多台电机进行精确的速度同步。DATX130在这些应用中提供关键的转子反馈，确保纸张生产的连续性和质量。

冶金行业：在轧钢机、卷取机、剪切机等设备中，需要对电机进行精确的速度和转矩控制，以应对变化的负载和工艺要求。DAPU130在此提供可靠的反馈。

风力发电：在风力涡轮机中，变桨距控制系统和发电机速度控制都需要精确的转子位置和速度反馈，以优化能量捕获效率和系统稳定性。

测试台和实验室：在电机、传动系统或机械设备的测试和开发过程中，需要精确测量和控制电机运行参数，DATX130可提供所需的高精度反馈。

相关产品

ABB 3ASC25H214 DATX130转子反馈板通常与以下ABB产品或组件协同工作：

ABB变频器(VFDs):例如ACS800,ACS880,ACQ580等系列变频器，DATX130通常作为其内部的控制板或扩展模块。

ABB AC 800M控制器:如果DATX130用于更大型的DCS系统，它可能会通过相应的I/O模块与AC 800M等控制器进行数据交换。

ABB伺服驱动器:在某些高性能伺服应用中，类似DATX130的反馈板也是核心组成部分。

编码器或解析器(Resolvers/Encoders):DATX130接收来自这些现场转子位置传感器的信号。

ABB Advant Master DCS或MasterPiece 200/200/1控制器:DATX130兼容这些较早期的DCS系统，作为其I/O或专用功能模块。

ABB电机:DATX130主要用于ABB电机的精确控制。

ABB Control Builder/Drive Composer:用于组态、编程和诊断变频器或控制系统的软件工具，其中包含对DATX130功能的设置和监控。

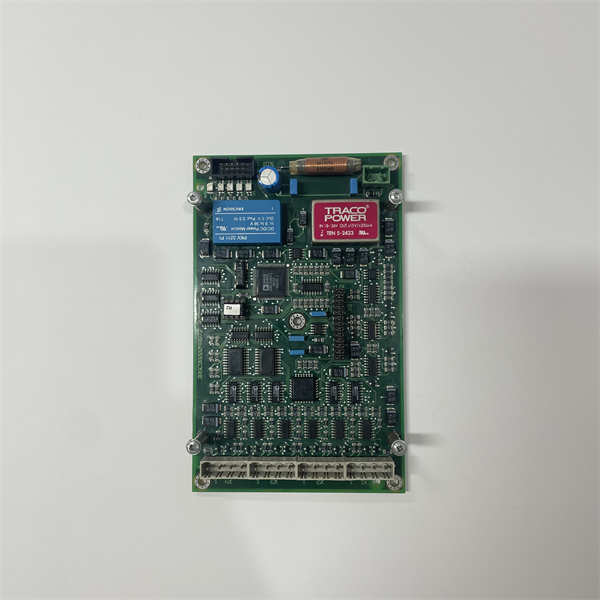

ABB 3ASC25H214 DATX130

安装与维护

安装前准备：在安装ABB 3ASC25H214 DATX130模块之前，必须严格遵循所有适用的电气安全规程和ABB官方提供的安装手册。务必确保所有相关设备（特别是变频器或控制柜）的电源已完全断开，并采取可靠的锁定/挂牌措施，以防止意外通电。在操作敏感电子元件时，务必佩戴防静电腕带。仔细检查模块的物理完整性，并确保其型号和修订版本与目标VFD或DCS系统的兼容性。确保DATX130被正确地安装到指定的插槽或位置，并牢固连接所有信号线（来自转子传感器）和电源线。

维护建议：对ABB 3ASC25H214 DATX130进行定期的预防性维护对于确保其长期稳定运行和测量精度至关重要。建议定期对模块进行目视检查，检查是否有灰尘堆积、连接松动、腐蚀或物理损伤的迹象。保持安装环境的清洁，确保良好的通风条件，以防止过热影响模块性能。定期检查转子位置传感器的连接，确保其牢固且无损坏，并验证传感器本身的运行状况。利用变频器或控制系统提供的诊断工具，定期监控DATX130的运行状态、反馈信号质量和错误日志，以便及时发现和解决潜在问题。在进行任何维护或模块更换操作时，应严格遵循ABB提供的安全程序和无扰动更换规程。
