ABB 216VC62a 高速脉冲计数模块 – Advant Master/AC 400 系统精确速度/流量测量核心！

描述

ABB 216VC62a 模块是 ABB Advant Master 或 AC 400/450 系列控制系统中一款高度专业化的 I/O 接口卡。在许多工业场景中，尤其是涉及旋转机械（Rotary Machinery）、物料输送和流量计量的应用，需要比常规数字量模块快得多的速度来处理脉冲信号。216VC62a 正是为满足这种高速、高精度计数（High-Precision Counting）需求而设计的。

这款模块的核心在于其内置的高速计数器（High-Speed Counters）和专业信号调理电路。它能够接收并处理来自现场的、频率高达数十千赫兹（kHz）的脉冲或方波信号，并将它们精确地转换为累积值（Accumulated Value）或瞬时频率（Instantaneous Frequency），供 AC 400 控制器进行运算。通过 ABB 216VC62a，控制器可以实现对电机转速的精确反馈控制、对流量计信号的准确累计计量，以及对多传动系统（Multi-Drive Systems）的位置和速度同步（Position and Velocity Synchronization）。型号后缀 “a” 表明它是该型号的第一个正式硬件或固件修订版本，意味着在性能和稳定性上，相比早期的原型或基础版本，已经有了显著的优化和完善。它在整个自动化系统（Automation System）的动态控制（Dynamic Control）环节中起着决定性作用。

主要特点和优势

卓越的高频脉冲处理能力： ABB 216VC62a 的最大核心优势在于其对高频信号的无损采集能力。它能够处理的输入频率远远超出标准数字量模块的限制，这使得它能够直接连接到高分辨率的增量编码器（Incremental Encoders）或高频涡轮流量计。这种能力确保了在高速运行状态下，系统依然能够获得连续、精确的反馈数据，对于**动态响应（Dynamic Response）和速度稳定性（Velocity Stability）**要求极高的应用至关重要。

支持多种计数模式与功能： 这款模块通常支持多种可组态（Configurable）的计数模式，如单相计数、正交编码器（Quadrature Encoder）计数（用于方向判断）、周期测量（Period Measurement）和频率测量等。这种**功能多样性（Functional Versatility）使得工程师可以根据不同的现场传感器和控制需求，灵活地配置 216VC62a 的工作方式，例如在运动控制（Motion Control）中进行位置跟踪，或在计量应用（Metering Applications）**中进行高精度流量累计。

硬件级的时间戳和实时性： 为了满足实时控制（Real-Time Control）的需求，ABB 216VC62a 在硬件层面实现了脉冲输入事件的时间戳（Timestamping）。这保证了采集到的数据具有极高的时间精度（Temporal Accuracy），对于需要多点同步（Multi-Point Synchronization）的复杂系统（如高速印刷或分切机）来说，精确的时间基准是实现协调控制的基础保障。

High-Speed Signal Acquisition for Dynamic Control: The ABB 216VC62a module is specifically optimized for high-speed dynamic feedback, critical for applications requiring precise velocity or accumulated flow data. Its dedicated hardware counters can reliably process pulse frequencies up to several tens of kilohertz, making it perfectly suited for direct interfacing with high-resolution encoders and fast flow transducers. This high-bandwidth acquisition capability minimizes measurement latency, which is essential for stable and highly responsive closed-loop control in high-dynamic machinery.

Versatile Counting Modes and Revision ‘a’ Stability: The module’s flexibility extends to its support for various counting modes, including quadrature decoding for accurate position tracking and dedicated frequency measurement for real-time speed regulation. The designation ‘a’ confirms that this version incorporates design improvements that enhance electrical robustness and stability, making it a reliable component even in environments with significant electrical noise or vibration. This stability is vital when the integrity of the speed or position signal is directly tied to the overall safety and product quality of the controlled process within the Advant Master system.

216VC62a 技术规格

应用领域

ABB 216VC62a 模块的特殊功能使其成为对速度、位置和流量计量有严格要求的行业的理想选择。

造纸和印刷行业： 在多段传动（Multi-section Drive）系统中，216VC62a 用于采集各段传动轴上的编码器信号。它提供的精确速度反馈是实现极低张力波动（Low Tension Fluctuation）和完美的卷材同步的关键，直接决定了成品率。

金属加工和轧制： 在高速连铸或轧钢生产线中，216VC62a 用于测量钢板或钢坯的实时速度和长度累计。它确保了精确的剪切定长（Cut-to-Length）和卷取速度控制，减少了物料浪费。

燃气轮机和大型压缩机： 在这些关键旋转机械的监测中，216VC62a 采集转速传感器信号，用于实现精确的调速控制和超速保护（Overspeed Protection）。其高可靠性对于防止设备因超速导致的灾难性故障至关重要。

高精度流量累计系统： 在需要贸易交接（Custody Transfer）的油气计量系统中，216VC62a 用于连接高精度涡轮流量计，提供最可靠的物料累积数据。

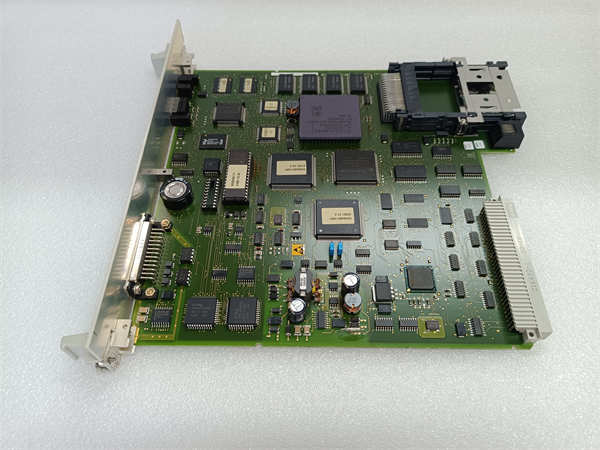

ABB 216VC62a

相关产品

216VC62a 模块作为高速 I/O，常与以下 ABB Advant 或 AC 400 系统组件协同工作：

ABB AC 450：主控制器单元，负责高速计数数据的处理和控制算法的执行。

ABB 216EA61b：同系列的增强型 I/O 模块，可能也具备一定的脉冲处理能力，但 216VC62a 通常频率处理能力更强。

ABB 216AB6 / 216DB61：同系列的模拟量和数字量 I/O 模块，用于补充系统的常规信号采集。

ABB MasterBus 300 (MB 300)：用于 216VC62a 和控制器之间高速数据交换的现场总线。

高分辨率编码器：作为 216VC62a 的主要信号源，提供速度或位置反馈。

安装与维护

安装前准备：在安装 ABB 216VC62a 模块时，必须在安全断电和静电防护（ESD）下进行操作。由于处理的是高频信号，接线的质量和规范对 216VC62a 的性能有着决定性影响。务必使用屏蔽双绞线来连接编码器或流量计，并将屏蔽层正确且单点接地，以防止高频噪声干扰计数信号。安装前，工程师必须仔细核对传感器信号的电压电平（Voltage Level）和波形（Waveform）是否与 216VC62a 的输入规范匹配，避免因电平不匹配导致计数错误或卡件烧毁。

维护建议：对 ABB 216VC62a 的维护重点是监测计数精度和抗噪声能力。定期利用 AC 400 系统的诊断工具，监测 216VC62a 的输入信号质量和错误计数（Error Counts）。如果计数结果存在不规律的误差，应首先排查编码器或流量计的机械安装是否松动，其次检查现场电缆是否受到变频器等大功率设备的电磁辐射干扰（EMI Radiation）。
