ABB 216EA62 1MRB178066R1E 1MRB150083R1E 1MRB300162R0008 – 工业级可靠性！

描述

ABB 216EA62是 ABB REG216 数字发电机保护系统的高性能模拟输入模块，专为大型发电机组及电力变压器的多参数监测设计。作为 REG216 平台的升级款信号采集组件，该模块通过增强型 B448C 高速背板总线与主处理器模块（如 216VC62a）协同工作，实现电压、电流、功率、温度等 32 路模拟量的同步采集与处理。其搭载 16 位高精度 A/D 转换器（转换速率提升至 15kHz），在复杂电磁环境中仍能保持 ±0.08% 满量程的测量精度，为发电机差动保护、过励磁保护等核心逻辑提供精准数据支撑。​

在工业自动化架构中，ABB 216EA62延续了 “信号感知中枢” 的核心定位并强化了扩展能力。模块采用双重光电隔离技术（通道间隔离电压 1kV AC，系统隔离 2kV AC）和多级浪涌抑制电路，可直接接入 PT/CT 二次侧信号、热电偶（K 型 / J 型）及 RTD 传感器，有效抵御电网暂态过电压与接地干扰。通过 ABB Control Builder Pro 软件可实现通道级独立校准与滤波参数自定义，兼容 0-10V DC、4-20mA 等多种信号类型。凭借 CE、UL、SIL 3 安全认证，ABB 216EA62广泛应用于 600MW 及以上火电机组、大型抽水蓄能电站等关键场景，与 1MRB 系列配套组件构建高可靠性保护体系。​

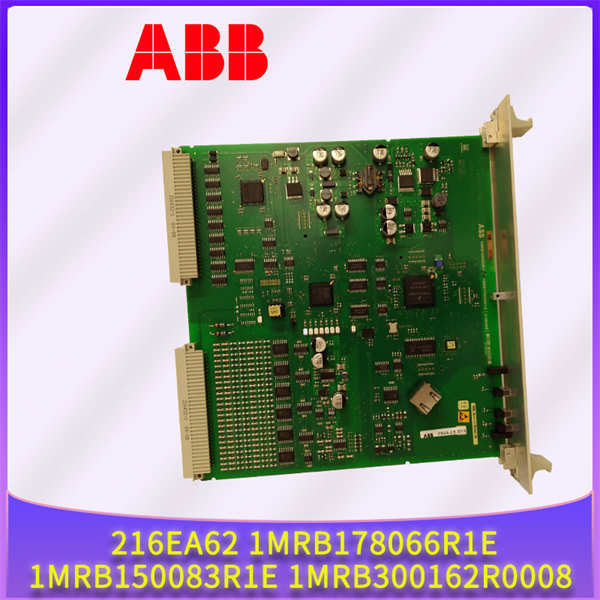

ABB 216EA62 1MRB178066R1E 1MRB150083R1E 1MRB300162R0008

技术规格​

​

​

主要特点和优势​

ABB 216EA62的核心优势体现在高精度同步采集与工业级冗余设计的深度融合。其 32 路通道支持全同步采样（时间偏差 < 1μs），完美适配发电机三相电流、电压的矢量分析需求，解决了传统模块异步采样导致的相位误差问题。每通道独立配置的 24 位数字滤波器可自定义截止频率（5Hz-1kHz），既能滤除电网谐波干扰，又能保留暂态故障信号特征，为保护算法提供完整数据链。​

强化型可靠性设计是ABB 216EA62的显著特征。模块采用双路独立电源输入（支持无缝切换），配合 1MRB150083R1E 冗余电源模块可实现供电系统的 N+1 备份。内部电路采用军工级元器件，通过 1000 次温度循环测试（-40°C 至 + 75°C）和 50g 冲击测试，确保在极端工况下的稳定运行。热插拔功能支持在线更换，配合 LED 状态指示灯与远程诊断协议，可实时监测通道健康状态，将故障定位时间缩短至 10 分钟内。相较于前代产品，其新增热电偶冷端补偿电路（精度 ±0.5°C），无需外部补偿模块即可直接接入高温传感器。​

应用领域​

ABB 216EA62凭借其高通道密度与测量精度，在大型能源设施中发挥关键作用：​

• 大型火电机组：在 660MW 超临界机组中，模块同步采集发电机定子三相电流（0-5A）、转子励磁电压（0-300V）及绕组温度（Pt100），为 REG216 系统提供失磁保护、逆功率保护的实时数据，确保机组响应时间 < 20ms。​
• 抽水蓄能电站：在 400MW 可逆式机组中，模块同时监测水泵 / 发电工况下的导叶开度（4-20mA）、轴承振动（0-10V）及冷却器进出口温度（K 型热电偶），通过 1MRB178066R1E 通信模块上传数据至调度系统，支持工况平滑切换。​
• 核电辅助系统：在核电厂应急柴油发电机保护中，模块采集燃油压力、缸体温度等关键参数，配合 SIL 3 认证的硬件设计，满足 IEC 61513 核安全级要求。​
• 电网枢纽变电站：在 220kV 智能变电站中，模块与 1MRB300162R0008 端子板配合，实现 16 回出线的电流互感器信号集中采集，支持电能质量分析与故障录波功能。​

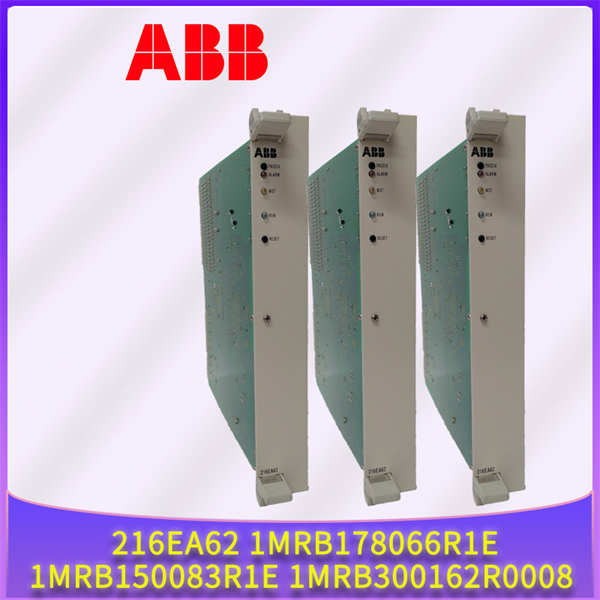

ABB 216EA62 1MRB178066R1E 1MRB150083R1E 1MRB300162R0008

相关产品​

1. 1MRB178066R1E：REG216 系统通信扩展模块，提供双以太网接口（支持 IEC 61850 MMS 协议），可将ABB 216EA62的采集数据标准化上传至智能电网调度平台，实现数字化变电站集成。​
2. 1MRB150083R1E：冗余电源供应模块，输出 24V DC/5A 双路隔离电源，为ABB 216EA62及 REG216 系统其他模块提供无扰切换供电，MTBF>100 万小时。​
3. 1MRB300162R0008：专用端子转接板，配套ABB 216EA62使用，集成 32 路信号浪涌保护器与接线端子，支持弹簧式快速接线，缩短现场安装时间。​
4. 216VC62a：REG216 系统主处理器，作为ABB 216EA62的控制核心，支持复杂保护算法运行，运算能力达 100MIPS。​
5. HESG448230R1：高速计数模块，与ABB 216EA62协同工作，采集发电机转速脉冲信号（0-500kHz），实现转速同步保护功能。​
6. UNS0881A-P：HART 网关模块，可将ABB 216EA62的模拟量数据转换为 HART 数字信号，支持远程参数校准与健康状态监测。​

安装与维护​

安装前准备：安装ABB 216EA62前，需确认 REG216 机箱背板固件版本≥V3.2，通过专用工具检测 B448C 总线通信正常。模块应安装于机箱中部散热良好区域（建议与电源模块间距≥50mm），使用扭矩扳手（0.7-0.9N・m）紧固导轨卡扣。接线时需通过 1MRB300162R0008 端子板转接，RTD 信号采用四线制接线，热电偶信号需使用补偿导线，所有线缆屏蔽层单端接地（接地电阻 < 4Ω）。​

维护建议：日常维护中，通过 REG216 诊断界面定期检查ABB 216EA62各通道漂移量（应 <0.05%/ 年），绿色 “RUN” 灯闪烁表示同步运行正常，黄色 “ALARM” 灯亮时需读取具体告警信息（如 CH12 表示第 12 通道超量程）。建议每年使用高精度校准仪（如 FLUKE 754）进行全通道校准，通过软件实现增益与偏移量调整。模块支持固件在线升级，可通过 1MRB178066R1E 模块远程推送更新，无需中断系统运行。
