ABB 216EA61b HESG324015R1 KHESG324258R3I HESG448230R1 – 工业自动化数据采集专家！

描述

ABB 216EA61b是 ABB REG216 数字发电机保护系统的核心模拟输入模块，专为电力系统关键设备的高精度信号采集设计。作为 REG216 平台的重要组成部分，该模块通过 B448C 并行总线与处理器模块（如 216VC62a）协同工作，实现发电机、变压器等设备的电压、电流、温度等模拟量实时监测。其支持 24 通道差分模拟信号输入，采用 16 位 A/D 转换器（转换速率 10kHz），确保在强电磁干扰环境下仍能保持 ±0.1% 满量程的测量精度，为保护逻辑决策提供可靠数据支撑。​

在工业自动化架构中，ABB 216EA61b承担着 “信号感知中枢” 的角色。模块采用光电隔离技术（隔离电压 1kV AC）和浪涌保护电路，可直接连接 PT/CT 二次侧信号、RTD 温度传感器等现场设备，有效抵御电网暂态干扰和接地故障影响。其支持灵活的信号量程配置（如 0-5V DC、4-20mA），通过 ABB Control Builder 软件可实现通道级参数校准与故障诊断。凭借 CE、UL 认证及 SIL 2 安全等级认证，ABB 216EA61b广泛适配于火力发电、抽水蓄能、工业配电等严苛场景，与 HESG324015R1 扩展模块等组件共同构建高可靠性保护系统。​

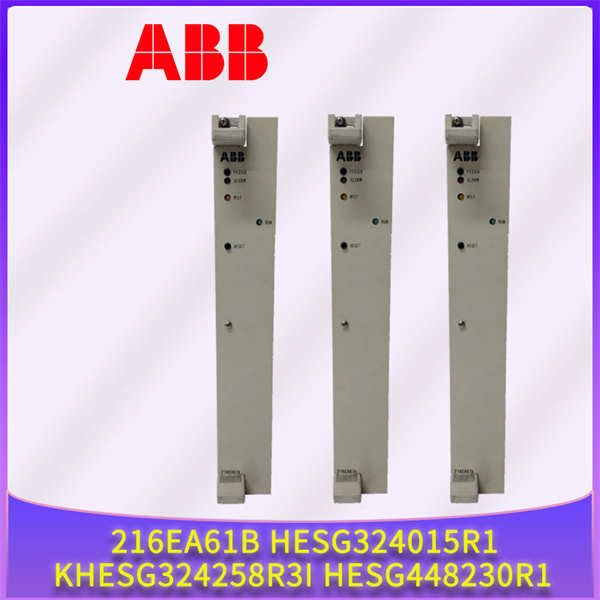

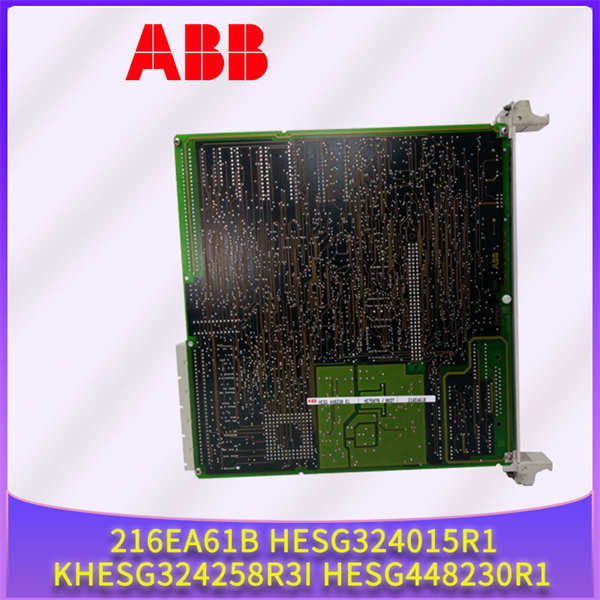

ABB 216EA61b HESG324015R1 KHESG324258R3I HESG448230R1

技术规格​

​

​

主要特点和优势​

ABB 216EA61b的核心竞争力体现在高精度信号采集与工业级可靠性的深度融合。其 16 位 A/D 转换器配合先进的数字滤波算法，可在 50Hz 电网干扰环境下实现 0.1% 的测量精度，满足发电机定子电流、变压器油温等关键参数的精确监测需求。模块每通道独立配置的信号调理电路，支持电压、电流、RTD 等多类型输入灵活切换，无需额外硬件改造即可适配不同传感器类型，显著提升系统配置灵活性。​

冗余设计与抗干扰能力是ABB 216EA61b的另一突出优势。模块采用双路独立电源供电设计，配合 REG216 系统的冗余电源模块（如 216NG63），可在单电源故障时无缝切换，确保信号采集不中断。1kV AC 光电隔离与 ±2kV 浪涌保护电路，能有效抵御工业现场的电磁干扰（EMI）和瞬态过电压，尤其适用于靠近高压设备的安装场景。此外，模块支持热插拔功能，允许在系统运行时更换故障单元，配合 LED 状态指示灯和远程诊断功能，可将平均修复时间（MTTR）缩短至 15 分钟以内。​

应用领域​

ABB 216EA61b凭借其电力系统适配性，广泛应用于能源与工业基础设施的关键保护场景：​

• 火力发电：在 300MW 燃煤机组中，模块实时采集发电机定子三相电流（0-5A 转换为 4-20mA）、转子励磁电压（0-200V 转换为 0-5V）等信号，为 REG216 系统提供过流、过压保护的原始数据，确保机组在负荷波动时稳定运行。​
• 抽水蓄能电站：在水泵水轮机控制系统中，模块监测导叶开度反馈（4-20mA）、轴承温度（Pt100 RTD）等参数，当检测到温度超限时，通过系统逻辑触发冷却系统联锁，防止设备过热损坏。​
• 工业配电：在石化工厂 10kV 配电系统中，模块与 HESG324015R1 扩展模块配合，实现多回路电流互感器（CT）信号的集中采集，支持进线柜、出线柜的过负荷保护与电能计量数据整合。​
• 新能源并网：在风电变流器控制系统中，模块精确测量电网侧电压谐波（0-10V DC 模拟量）和变流器温度，为并网同步控制和热保护提供实时数据支撑，满足 GB/T 19963 风电并网标准要求。​

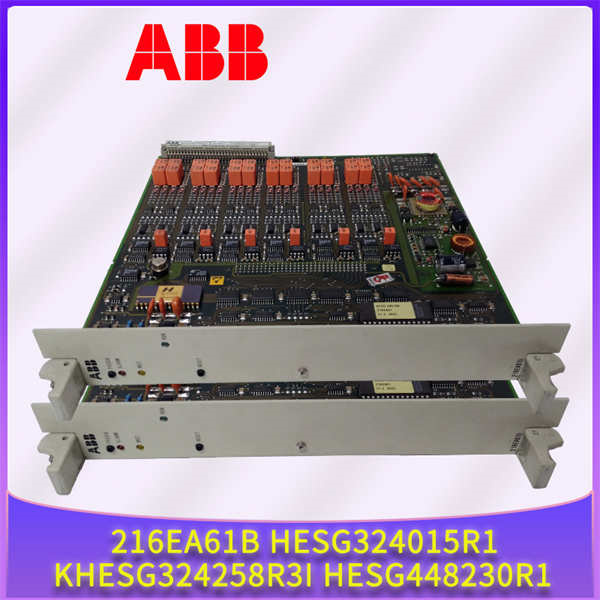

ABB 216EA61b HESG324015R1 KHESG324258R3I HESG448230R1

相关产品​

1. HESG324015R1：REG216 系统扩展模拟输入模块，支持 16 通道隔离型信号采集，与ABB 216EA61b配合可扩展系统输入容量，适用于大型发电机组的多参数监测。​
2. KHESG324258R3I：通信接口模块，提供 Modbus RTU/Profibus DP 协议转换功能，可将ABB 216EA61b的采集数据上传至 SCADA 系统，支持远程监控与参数配置。​
3. HESG448230R1：高速计数模块，支持 500kHz 脉冲输入，与ABB 216EA61b组成混合信号采集系统，适用于电机转速测量、流量积算等需高频信号处理的场景。​
4. 216VC62a：REG216 系统主处理器模块，作为ABB 216EA61b的控制核心，负责信号运算与保护逻辑执行，支持复杂保护算法编程。​
5. 216NG63：冗余电源模块，为ABB 216EA61b及其他 REG216 模块提供 24V DC 双路供电，确保单电源故障时系统持续运行。​
6. UNS0881A-P：HART 协议适配器，可将ABB 216EA61b的模拟信号转换为数字通信，实现与 DCS 系统的无缝集成与远程校准。​

安装与维护​

安装前准备：安装ABB 216EA61b前，需确认 REG216 机箱背板插槽对应（建议安装于 1-3 号槽位），并检查背板总线（B448C）通信正常。模块采用导轨式安装，需使用扭矩扳手（0.6-0.8N・m）紧固安装螺丝，确保与背板可靠接触。外部接线需采用屏蔽双绞线（屏蔽层单端接地），电压信号线缆应远离动力电缆（间距≥30cm），RTD 信号需采用三线制接线以消除引线电阻误差。​

维护建议：日常维护中，需定期通过 REG216 诊断软件检查ABB 216EA61b的通道状态，绿色 LED “OK” 灯常亮表示运行正常，红色 “FAULT” 灯亮时需读取故障代码（如 E02 表示通道过压）。建议每半年进行一次精度校准，通过标准信号源（如 0-5V/4-20mA 发生器）验证各通道误差是否在 ±0.1% 范围内。模块支持在线校准功能，无需断电即可完成参数调整，配合 HESG324015R1 扩展模块可实现系统级冗余备份，进一步降低维护停机风险。
