ABB 216EA61b 增强型 I/O 模块 – Advant Master/AC 400 系统高精度信号接口！

描述

ABB 216EA61b：这款增强型电子 I/O 模块是 ABB Advant Master/AC 400 系列分布式控制系统（DCS）的关键接口。它通常集成了高精度模拟量输入和高速脉冲量/频率输入功能，用于连接特殊传感器和流量计。ABB 216EA61b 模块是 ABB Advant Master 或 AC 400/450 系列控制系统中的高级专用 I/O 接口。与普通的数字量（DI/DO）或模拟量（AI/AO）卡件不同，带有 “E” 标识的模块通常意味着它具备更强的电子处理能力或支持更复杂的信号类型，例如高速脉冲量（Pulse Input）、频率量（Frequency Input），或者具备增强的诊断（Enhanced Diagnostics）功能。型号末尾的 “b” 则确认了这是该型号的一个优化修订版本，往往在电路设计或固件（Firmware）上针对早期版本进行了可靠性提升或兼容性改进。

在自动化架构中，ABB 216EA61b 扮演着**“特种传感器翻译官”的角色。它不仅能够处理标准的模拟信号，还特别擅长处理来自涡轮流量计（Turbine Flow Meters）或高速编码器（High-Speed Encoders）的脉冲或频率信号。它内部的高速计数器和信号调理电路，能将这些瞬时脉冲或频率精确地转换为控制器（Controller）所需的工程量（Engineering Units），如累积流量或瞬时速度。ABB 216EA61b 的高精度和多功能性，是保障批次控制中物料计量、高精度流量监测以及设备运行状态分析的技术核心**。

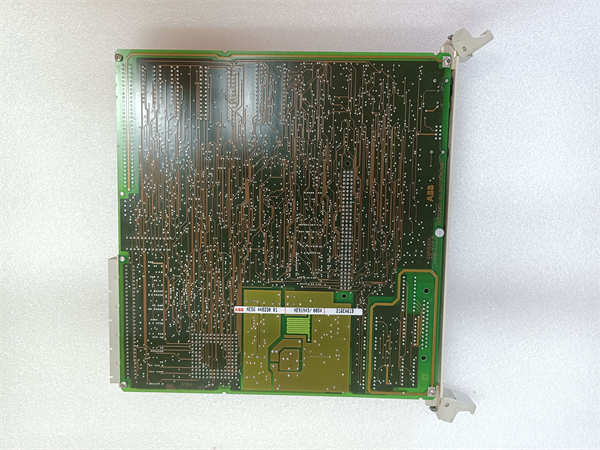

ABB 216EA61b

主要特点和优势

多功能 I/O 集成与高精度处理： ABB 216EA61b 的最大特点在于其多功能性（Multi-functionality）。它通常在一个模块上集成了高精度模拟输入和高速数字输入（DI），甚至可以配置为脉冲量输入（PI），这极大地减少了对不同类型 I/O 模块的需求。其模拟量通道往往具备更高的分辨率（Resolution）（例如 16 位），确保了在微小变化检测方面的卓越性能，如高精度的温度曲线（Temperature Profile）监测。这种高集成度和高精度是提升系统控制品质的关键。

高速脉冲计数与准确性保障： 针对流量计和编码器等高动态信号源，216EA61b 内置了专用的高速脉冲计数器（High-Speed Pulse Counter）。这确保了即使在极短的时间间隔内，大量的脉冲信号也能被准确、无遗漏地采集和处理。这种能力对于需要精确物料计量（Material Metering）和快速速度同步（Rapid Speed Synchronization）的工艺至关重要，极大地提升了控制系统的实时性（Real-Time Performance）和计量精度（Metering Accuracy）。

增强型诊断和故障预警： 作为修订版 “b” 模块，ABB 216EA61b 通常具备增强的自诊断功能（Self-Diagnostic Functionality）。除了基本的断线和短路检测，它可能还包括信号波动分析、内部元件健康监测（Component Health Monitoring）等高级功能。这些诊断信息通过 MasterBus 或 Advant Fieldbus 100 实时反馈给控制器和操作员站，使工程师能够进行更深入的故障分析（Fault Analysis）和基于条件的维护（Condition-Based Maintenance），从而显著降低意外停机时间（Unplanned Downtime）。

High-Resolution and Specialized Signal Acquisition: The ABB 216EA61b module is engineered for specialized process control, excelling in the high-resolution acquisition of both analog and pulse/frequency signals. Its advanced electronics and dedicated pulse counting hardware ensure that critical measurements from devices like turbine flow meters or high-frequency sensors are captured with exceptional fidelity and zero latency. This capability is paramount in applications requiring precise mass balance calculations and highly reliable batch sequencing, where the accuracy of measured inputs directly affects product quality and compliance.

Revision ‘b’ Reliability and Diagnostic Edge: The ‘b’ revision signifies hardware and/or firmware optimization, typically leading to enhanced stability and electromagnetic compatibility (EMC) compared to previous versions. The 216EA61b module integrates sophisticated diagnostics that go beyond standard checks, offering deeper insight into the health of its channels and potential sensor failures. This proactive monitoring capability allows system operators to transition from reactive maintenance to true predictive maintenance (PM), leveraging the robust reporting to prevent costly unplanned shutdowns and maximize the operational lifespan of the entire Advant Master control system.

216EA61b 技术规格

应用领域

ABB 216EA61b 模块的特殊功能使其成为那些需要精确计量、高速监测或复杂物料控制的行业的首选。

精细化工与制药工业： 在批次反应釜（Batch Reactor）的控制中，216EA61b 用于高精度采集关键的温度（RTD/热电偶）和物料的流量计脉冲信号。它确保了各种原料的精确配比（Precise Dosing）和反应时间的准确控制，这是保障产品批次**一致性（Consistency）和可重复性（Repeatability）**的关键。

油气储运和计量： 在成品油输送管道和贸易交接点（Custody Transfer），216EA61b 用于连接高精度涡轮流量计。其高速脉冲计数和高分辨率采集能力，满足了对物料精确计量的严格要求，直接关系到企业的商业结算。

高速设备状态监测： 在汽轮机（Turbine）或大型压缩机组的控制系统中，216EA61b 可以用于采集转速传感器（Speed Sensor）的脉冲信号，进行精确的超速保护（Overspeed Protection）和振动分析，确保设备在安全转速范围内运行。

相关产品

216EA61b 模块通常作为高级扩展与以下 ABB Advant 或 AC 400 系统组件协同工作：

ABB AC 450：主控制器单元，负责 I/O 数据的高级运算和控制算法。

ABB 216AB6：同系列的模拟量 I/O 模块，用于处理标准 AI/AO 信号。

ABB 216DB61：同系列的高密度数字量 I/O 模块，处理开关量信号。

ABB P-ADAPT-D：专用的 I/O 适配器或连接器，用于连接 216EA61b 模块和现场接线。

ABB MasterBus 300 (MB 300)：用于 216EA61b 和控制器之间高速数据交换的现场总线。

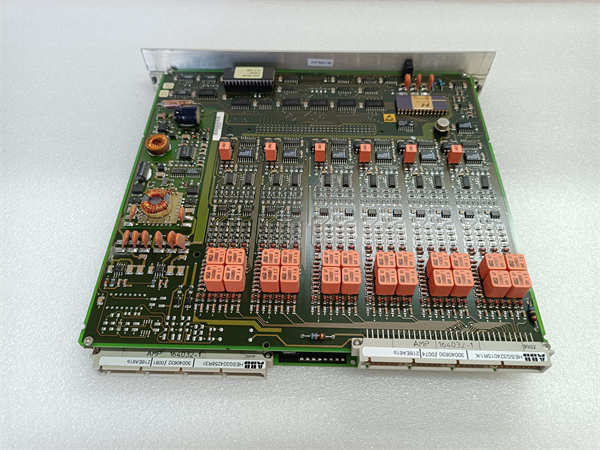

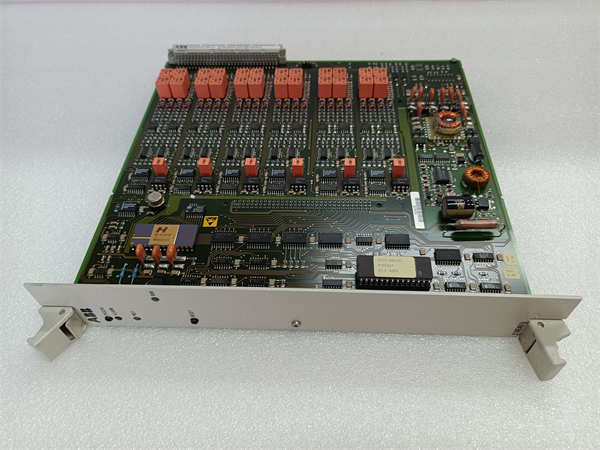

ABB 216EA61b

安装与维护

安装前准备：在安装 ABB 216EA61b 模块时，必须遵守严格的静电释放（ESD）和断电操作规程。由于 216EA61b 是高精度模块，对于脉冲量和模拟量信号，接线质量是决定性能的关键。请使用高质量的双绞屏蔽线（Twisted Pair Shielded Cable），并确保信号线和电源线隔离布放，避免引入额外的噪声。特别要注意，如果用于脉冲计数，信号源的阻抗匹配和电平（Level）必须严格符合 216EA61b 的输入规范，否则可能导致计数不准确或模块损坏。

维护建议：对 ABB 216EA61b 的维护，重点在于保持信号链路的“纯净”。定期利用 AC 400 系统的诊断工具，监测 216EA61b 报告的内部诊断状态和信号波动（Signal Fluctuation）。
