ABB 216DB61 HESG324063R0100 HESG216882A – 解决励磁难题，就找它！

描述

ABB 216DB61 HESG324063R0100是 ABB REG216 数字发电机保护系统的核心开关量输入 / 输出模块，专为电力系统的高可靠性保护设计。作为 REG216 平台的关键组件，该模块通过 B448C 并行总线与其他电子单元（如模拟输入模块 216EA61b、处理器模块 216VC62a）协同工作，实现发电机、变压器等设备的实时状态监测与故障响应。其支持 8 通道数字信号输入 / 输出，可直接连接断路器辅助触点、温度开关等现场设备，通过光电隔离技术（隔离电压 500V AC）有效抵御电磁干扰，确保在强电环境下的信号完整性。

在工业自动化系统中，ABB 216DB61 HESG324063R0100扮演着 “智能神经中枢” 的角色。其内置的数字信号处理器可对输入信号进行高速处理（响应时间 < 10ms），并通过可编程逻辑实现跳闸逻辑的灵活配置，例如逆功率保护、定子接地保护等功能的触发与执行。模块支持 HART 通信协议，可通过外部适配器与 DCS 系统无缝集成，实现远程参数监控与固件升级，显著提升系统运维效率。凭借 CE、UL、CSA 等国际认证，该模块不仅满足 IEC 61508 SIL 2 安全等级要求，更通过 – 40°C 至 + 70°C 的宽温工作范围和 IP20 防护等级，展现了卓越的环境适应性。

HESG216882A作为 ABB 工业控制领域的高性能控制器单元模块，采用 32 位 RISC 处理器架构，专为复杂工业流程的实时控制设计。其集成双冗余以太网接口（支持 Modbus TCP/IP、Profinet 协议），可同时连接多个现场总线网段，实现分布式 I/O 模块的集中管理。模块内置实时操作系统（RTOS），支持多任务并行处理，可同时运行控制算法、数据采集与故障诊断程序，确保在毫秒级时间内完成关键指令的执行。

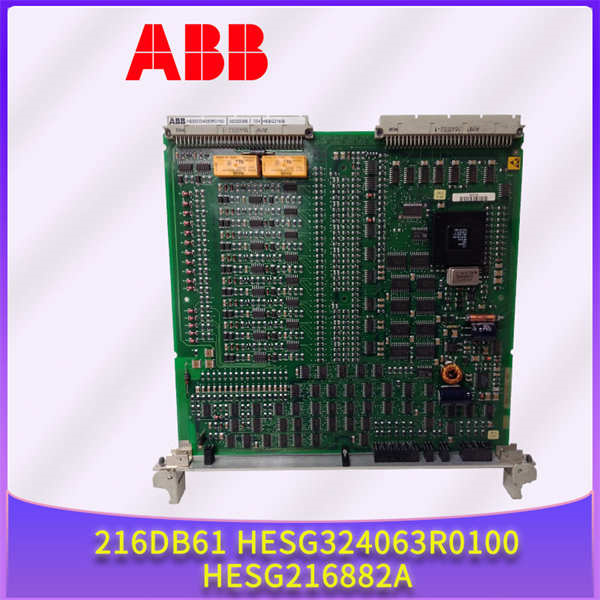

ABB 216DB61 HESG324063R0100 HESG216882A

技术规格

主要特点和优势

ABB 216DB61 HESG324063R0100的核心价值体现在高可靠性与灵活配置能力的深度融合。其采用光电隔离技术和 PTC 电阻保护电路，可承受 30V DC 过压冲击，并通过 LED 状态指示灯实时反馈通道故障（如短路、断线），确保在核电站、抽水蓄能电站等关键场景中的连续运行。模块支持 “热插拔” 功能，允许在系统带电状态下更换故障单元，配合 REG216 系统的冗余电源模块（如 216NG63），可实现 99.99% 的系统可用性。

HESG216882A则以高性能计算与多协议兼容性为显著优势。其内置的双以太网接口支持 OPC UA 通信标准，可无缝对接工业物联网平台，实现生产数据的实时上云与远程监控。模块提供多种编程语言（梯形图、C 语言、结构化文本）的开发环境，允许工程师根据应用需求定制复杂控制逻辑，例如化工反应釜的温度 – 压力串级控制、冶金生产线的速度同步调节等。其紧凑设计（宽度仅 220mm）和导轨式安装方式，可显著节省控制柜空间，尤其适用于空间受限的海上平台或制药洁净车间。

应用领域

ABB 216DB61 HESG324063R0100凭借其电力系统级可靠性，广泛应用于能源基础设施的保护与控制：

• 火力发电：在 600MW 超临界机组中，模块实时监测发电机定子绕组温度、主变油位等信号，当检测到逆功率（如 P≤-25MW）时，通过硬接线触发跳闸回路，防止机组逆向运行导致机械损坏。
• 抽水蓄能：在宜兴抽水蓄能电站中，模块与 REG216 系统的其他模块配合，实现机组发电 / 调相工况的自动切换，确保在电网负荷波动时快速响应调频需求。
• 工业配电：在石化工厂的 110kV 变电站中，模块用于监测断路器分合闸状态，并通过 HART 通信将数据上传至 SCADA 系统，支持预防性维护策略的制定。

HESG216882A则聚焦于复杂工业流程的智能化控制：

• 化工生产：在乙烯裂解装置中，模块通过 Profinet 总线连接分布式 I/O 模块，实现裂解炉温度（±1°C 精度）、进料流量（±0.5% 线性度）的闭环控制，并通过 OPC UA 接口将能耗数据传输至 MES 系统进行优化分析。
• 轨道交通：在地铁牵引供电系统中，模块实时采集整流器输出电压、电流信号，结合列车运行时刻表动态调整供电策略，降低谐波污染并提升能源利用率。
• 食品加工：在乳制品无菌灌装线中，模块通过 Modbus TCP/IP 协议连接智能阀门定位器，实现灌装压力（±0.1bar）与液位（±2mm）的精确同步控制，满足 FDA 对生产过程可追溯性的要求。

相关产品

1. 216EA61b：模拟输入模块，支持 24 通道电流 / 电压信号采集，与216DB61配合实现混合信号控制。
2. 216VC62a：处理器模块，搭载 32 位 CPU，为216DB61提供信号处理与逻辑运算支持。
3. 216NG63：冗余电源模块，为216DB61和216VC62a提供双路 24V DC 供电，确保系统在单电源故障时持续运行。
4. HESG324513R1：扩展通信模块，支持 Profibus DP 协议，可与HESG216882A组成分布式控制网络。
5. HESG448230R1：高速计数模块，支持 500kHz 脉冲输入，适用于HESG216882A在包装机械中的精准定位控制。
6. UNS0881a-PV1：HART 协议适配器，可将216DB61的模拟信号转换为数字通信，实现与 DCS 系统的无缝集成。

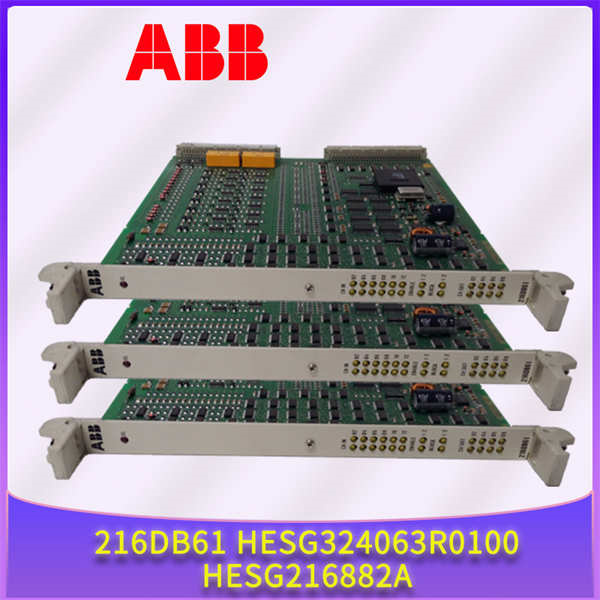

ABB 216DB61 HESG324063R0100 HESG216882A

安装与维护

安装前准备：
在安装ABB 216DB61 HESG324063R0100前，需确保 REG216 机箱背板已正确配置（如安装 216GW62 电流变换器模块），并使用扭矩扳手（0.5-0.8N・m）紧固导轨螺丝，避免模块与背板接触不良。外部接线需采用双绞线并远离动力电缆，差分信号建议使用屏蔽线（屏蔽层单端接地），以减少电磁干扰。对于HESG216882A，需预留至少 50mm 的散热空间，并通过专用工具（如 ABB Control Builder）完成 IP 地址与通信参数的预配置。

维护建议：
日常维护中，需定期检查216DB61的 LED 状态指示灯：绿色 “Power” 灯亮表示供电正常，黄色 “Fault” 灯亮时需通过 REG216 诊断软件读取通道级故障代码（如 0x01 表示通道短路）。建议每季度使用绝缘电阻表（500V DC）测试模块输入端子与地之间的绝缘电阻（应≥100MΩ）。对于HESG216882A，可通过 Web 界面远程查看 CPU 负载率（建议 < 80%）和内存使用情况，并定期备份程序固件以防意外丢失。当需要更换模块时，216DB61支持热插拔操作，而HESG216882A需先断开电源，更换后通过 U 盘或网络恢复配置文件。
