ABB 1MRS050775 多功能保护继电器 – 馈线、变压器、电机全覆盖，高效稳定！

描述

ABB 1MRS050775 REF610 是 ABB Relion® 系列中一款专为中压配电系统设计的高性能馈线保护继电器，核心功能是实时监测并保护电力馈线免受短路、过流、接地故障等危害，确保电网安全稳定运行。作为 Relion® 610 系列的核心产品，其双核处理器（主频 800 MHz）和嵌入式实时操作系统可实现微秒级故障响应，支持 IEC 61131-3 标准编程，无缝集成至 ABB Ability™数字化平台或第三方 SCADA 系统，构建从设备层到管理层的全链路保护体系。

ABB 1MRS050775 REF610 的核心价值在于其全场景保护能力与工业级可靠性。通过三级过流保护（低定值、高定值、瞬时段）、两级非定向接地故障保护及热过载保护，可覆盖中压馈线的 98% 以上故障类型。其内置的电弧保护功能（需外接传感器）可在 5 ms 内切断故障电流，有效降低弧光危害，尤其适用于石化、冶金等高风险场景。模块采用 – 25°C 至 + 55°C 宽温设计和 IP20 防护等级，配合抗振动（0.5 g）与抗电磁干扰特性，可稳定运行于海上平台、矿山等恶劣环境。无论是智能电网的馈线自动化，还是工业企业的自备电站，ABB 1MRS050775 REF610 均以卓越的性能表现提供高效、可靠的保护解决方案。

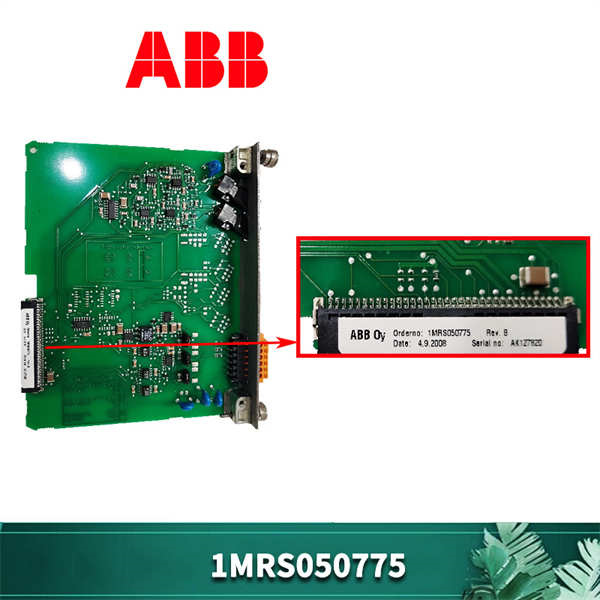

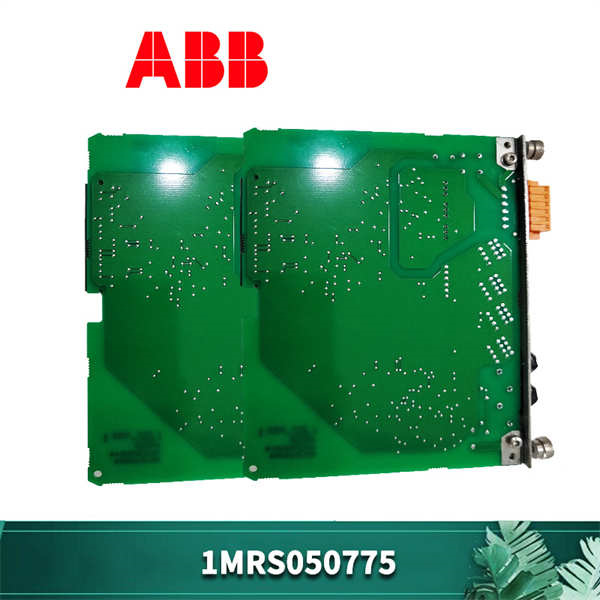

ABB 1MRS050775

技术规格

参数名称	参数值
产品型号	ABB 1MRS050775 REF610
制造商	ABB
产品类型	中压馈线保护继电器
处理器	双核 800 MHz 微处理器
通信接口	2× 以太网（RJ45）、2×RS-485、1× 光纤（可选）
协议支持	IEC 61850、IEC 60870-5-103、DNP 3、Modbus TCP、Profibus DP
保护功能	过流保护、接地故障保护、热过载保护、断相保护、断路器故障保护、电弧保护
测量精度	±0.5%（电流 / 电压）
工作电压	24–250 V DC 或 110–240 V AC（自适应）
功耗	典型 8 W（无负载），最大 15 W
物理尺寸	178 mm × 125 mm × 102 mm
重量	1.2 kg（含底座）
防护等级	IP20（背部），IP54（前面板可选）
工作温度	-25°C 至 + 55°C
响应时间	瞬时过流保护：<5 ms；电弧保护：<10 ms
事件记录	支持 10,000 条事件存储，带时标精度 ±1 ms

主要特点和优势

全维度保护与智能诊断
ABB 1MRS050775 REF610集成三级过流保护（低定值、高定值、瞬时段）和两级非定向接地故障保护，可通过自适应算法动态调整保护阈值，避免误动作。其内置的热过载模型可模拟电缆或设备的发热特性，提前预警过载风险，较传统熔断器方案减少 30% 的非计划停机。自监控系统实时监测硬件状态，通过 LED 指示灯和事件日志快速定位故障，维护效率提升 50% 以上。

灵活通信与无缝集成
支持 8 种主流工业协议，可直接与 ABB Ability™数字化平台或第三方 DCS 系统对接，实现保护信息、故障录波数据的实时上传与远程配置。例如在智能变电站中，通过 IEC 61850 协议与合并单元、智能终端协同工作，构建数字化保护系统，降低二次回路复杂度。光纤接口（可选）支持环网冗余，确保数据传输的高可靠性。

紧凑设计与便捷维护
采用插拔式模块化结构，无需工具即可在 5 分钟内完成更换，显著缩短维护时间。其 178 mm 宽度设计可安装于标准 19 英寸机柜，节省空间达 40%，特别适合老旧变电站改造项目。通过 Web 界面或本地 HMI（可选配）可直观查看实时波形、历史数据及配置参数，支持远程固件升级，减少现场服务成本。

严苛环境适应性
通过 IP54 防护认证（前面板可选）和 – 25°C 至 + 55°C 宽温设计，可耐受盐雾、粉尘及工业电磁干扰，通过 DNV 认证适用于海洋平台。抗振动（0.5 g）与抗冲击（10 g）特性满足 IEC 60068-2-6 标准，确保在石化、冶金等恶劣环境中稳定运行。

应用领域

电力系统

中压配电变电站：作为进出馈线的主保护，实时监测 10-35 kV 线路的电流、电压，快速切除短路故障，保障电网稳定性。例如在某城市电网中，ABB 1MRS050775 REF610配合重合闸功能，将故障恢复时间缩短至 0.3 秒以内。
工业自备电站：为工厂内部的发电机、变压器提供后备保护，防止因外部故障导致设备损坏。例如在钢铁厂中，通过电弧保护功能避免母线短路引发的生产中断。

工业自动化

电机保护：作为高压电机的后备保护，监测堵转、缺相、过载等异常，与变频器协同工作，提升设备可靠性。
过程控制：在化工生产中，与 DCS 系统联动，实时调整保护参数，适应工艺负荷变化，减少非计划停车。

新能源与特殊环境

海上风电：在离岸风电场中，通过光纤环网实现多台继电器的同步保护，适应盐雾、潮湿环境，确保集电线路安全。
矿山与隧道：在高粉尘、高湿度环境中，通过 IP54 防护设计和宽温特性，保障采矿设备供电系统的稳定运行。

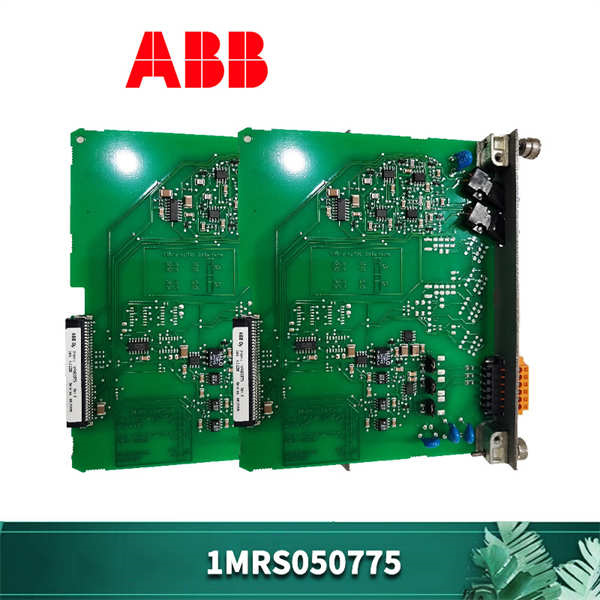

ABB 1MRS050775

安装与维护

安装前准备：

确认安装环境符合 IP20/IP54 防护要求，使用 DIN 导轨或嵌入式安装支架固定模块，确保接线端子间距≥50 mm 以方便操作。
检查电源电压稳定性（24–250 V DC 或 110–240 V AC），建议配置隔离变压器避免电磁干扰。通过专用配置工具分配固定 IP 地址，并配置防火墙规则允许 IEC 61850 通信端口。
连接 CT/PT 信号时，需使用截面积≥2.5 mm² 的屏蔽电缆，确保接地电阻≤1 Ω 以降低噪声干扰。

维护建议：

每季度清洁模块表面灰尘，检查接线端子是否松动。建议使用专用清洁剂，避免腐蚀性物质接触电路板。
每年通过配置工具备份配置文件，并升级固件至最新版本（2 以上），以支持新协议和功能优化。
若出现通信故障，可通过 LED 指示灯状态（绿色：运行；红色：故障）初步判断问题，或使用诊断工具进行远程排查。

型号	关系 / 区别
REF615	高性能馈线保护继电器，支持更多通信协议和扩展 I/O，适合复杂系统集成。
REJ610	同属 Relion®615 系列，专注于电机保护，提供更精细化的热模型和启动监控功能。
REF541	经济型馈线保护终端，适用于对功能需求较低的基础保护场景。
REA101	电弧保护扩展模块，与1MRS050775 REF610 配合使用，实现多区域电弧监测。
COM600	变电站管理单元，支持 IEC 61850 协议，可集中管理多台REF610 的数据与配置。
