A1S68DAV 三菱 A1S 系列 – 快速响应时间，优化控制回路的动态性能！

描述

产品详细说明

A1S68DAV MITSUBISHI 产品概述

A1S68DAV MITSUBISHI 模块是 MELSEC-A1S 系列 PLC 中专用于精确模拟量控制的特殊功能模块。在工业自动化中，许多执行器（如变频器、比例阀）需要连续可调的信号，而不是简单的开关信号。A1S68DAV MITSUBISHI 的作用就是将 PLC CPU 经过复杂运算得出的数字控制结果，高保真地转换成线性、稳定的模拟电压。

该模块采用高精度的 D/A 转换器，通常具备 $12$ 位或更高的分辨率，以确保对控制对象的精细调节。A1S68DAV MITSUBISHI 的多通道设计允许一个模块同时控制多达 $8$ 个独立的模拟量执行器，这极大地提高了 PLC 系统的集成度和经济性。通过将数字控制转化为模拟量输出，A1S68DAV MITSUBISHI 实现了从开关控制到连续闭环控制的跨越，是实现高质量、高效率生产的关键。

主要特点和优势

A1S68DAV MITSUBISHI 的优势集中在转换精度、多通道密度和易于编程。

高分辨率与高精度输出：A1S68DAV MITSUBITSUBISHI 的高分辨率保证了在整个输出量程内具有极小的量化误差。这意味着 PLC 可以通过数字指令的微小变化，实现对现场设备输出的平滑、线性调节，这对于需要精确调速、精确压力或流量控制的应用（如注塑机的保压阶段）至关重要。

多通道与灵活的量程配置：该模块通常集成了 $8$ 个独立的 D/A 转换通道，每个通道都可以根据需要配置为不同的输出量程。虽然型号中的 V 明确了其为电压输出，这种灵活性使得 A1S68DAV MITSUBISHI 成为一个通用性强的模拟量控制解决方案。

与 CPU 的高效通信：A1S68DAV MITSUBISHI 作为特殊功能模块，通过 A 系列的背板总线与 CPU 进行高速数据交换。CPU 使用特殊指令或直接访问模块的缓冲区，将所需的输出数值写入到模块中。模块则在极短的时间内完成 D/A 转换并更新输出电压。这种高效的通信机制确保了控制回路的快速动态响应。

The A1S68DAV MITSUBISHI module is an indispensable component for precision control in the MELSEC-A system, specializing in Digital-to-Analog (D/A) Conversion. Its key feature is High-Resolution Output (typically 12-bit or higher) across its multiple channels, enabling the PLC to send Smooth, Linear Control Signalsto variable speed drives or proportional valves.

The design of the A1S68DAV MITSUBISHI supports High-Density Analog Output with its 8 independent channels, streamlining the control of multiple actuators from a single slot. Crucially, the module uses the A-Series backplane for high-speed data transfer, allowing the CPU to quickly update the analog output values. This low latency and high precision are paramount for implementing effective Closed-Loop Control schemes in processes requiring continuous adjustment, such as temperature, pressure, or flow regulation.

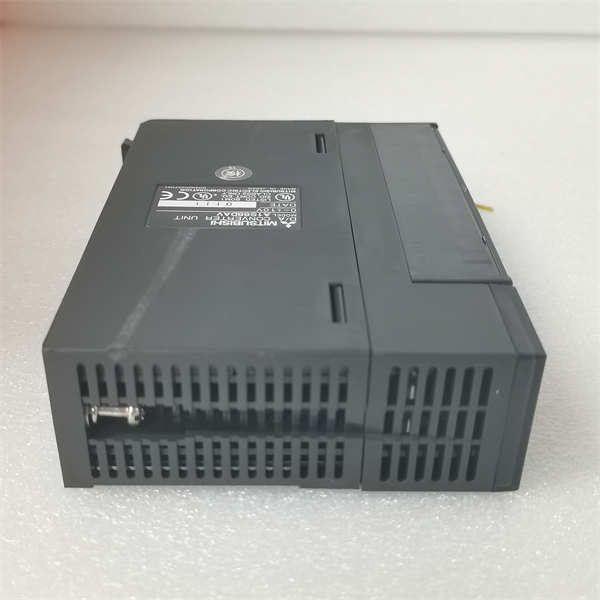

MITSUBISHI A1S68DAV

应用领域

A1S68DAV MITSUBISHI 模块的高精度模拟量控制能力，使其广泛应用于以下对调节精度有要求的工业领域：

运动控制和驱动系统：用于向变频器（VFD）或伺服驱动器发送速度指令。例如，通过 $0-10\text{V}$ 信号精确控制电机转速，实现设备的精确调速和同步运行。

流体控制与过程控制：用于驱动比例控制阀或电动调节阀，精确控制管道中的流量或压力。在水处理、化工和食品饮料行业，这对于控制反应釜的温度或液位至关重要。

注塑机和压铸机：用于控制液压比例阀的开启度，精确调节注射速度、保压压力和锁模力。这直接影响到产品的成型质量和一致性。

测试与实验设备：用于向信号发生器、电源或执行机构发送精确的控制电压，实现自动化测试和数据采集。

相关产品

A1S68DAV MITSUBISHI 作为 A1S 系列的模拟量输出模块，需要与以下核心模块配合使用：

MITSUBISHI A1S J61BT11：A1S 系列底板/机架（Base Unit），用于安装 A1S68DAV MITSUBISHI。

MITSUBISHI A1SCPU/A1SJCPU：A1S 系列 CPU 模块，负责执行控制程序和计算输出数值。

MITSUBISHI A1S61PN：A1S 系列电源模块，为包括 A1S68DAV MITSUBISHI 在内的所有模块供电。

MITSUBISHI A1S64AD：模拟量输入（A/D）模块，通常与 A1S68DAV MITSUBISHI 配合用于构建闭环控制回路。

MITSUBISHI A1S68DAI：同系列但输出类型为电流（Current）的模拟量输出模块。

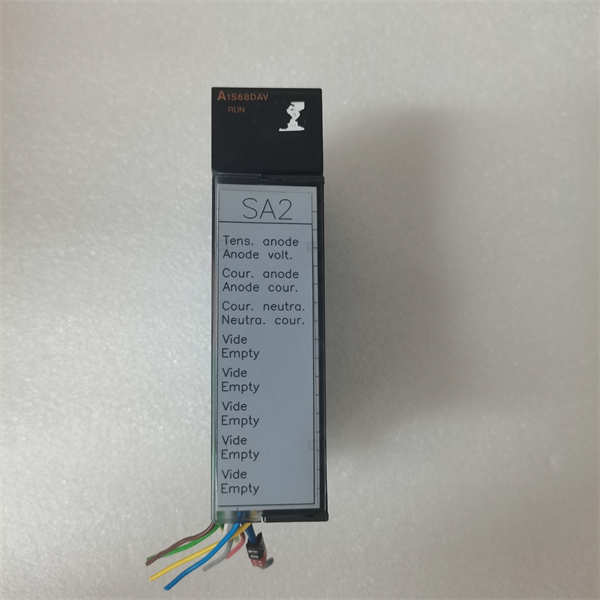

MITSUBISHI A1S68DAV

安装与维护

安装前准备: 安装 A1S68DAV MITSUBISHI 模块前，必须遵循安全规范，断开 PLC 系统的电源。将模块插入 A1S 机架的标准槽位时，确保其与背板总线连接牢固。外部接线时，必须使用屏蔽双绞线连接执行器，以最大限度地减少电磁干扰（EMI）对模拟量信号精度的影响。特别注意电压输出的负载阻抗必须在模块规格要求的范围内，以避免输出电流过大导致模块损坏或精度下降。

维护建议: 对 A1S68DAV MITSUBISHI 的维护应集中在精度校验和接线完整性。定期使用高精度的数字万用表或校准器，在模块输出端子上实际测量电压，并与 PLC 中设定的数字量指令进行对比，以验证模块的输出精度。检查外部接线的屏蔽层是否良好接地，确保信号的纯净。
