WhatsApp: Description

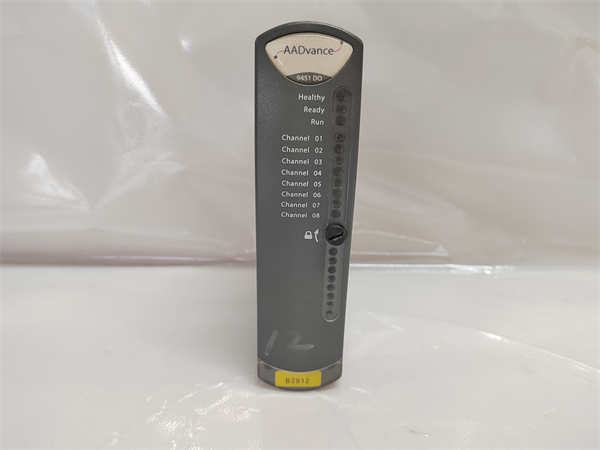

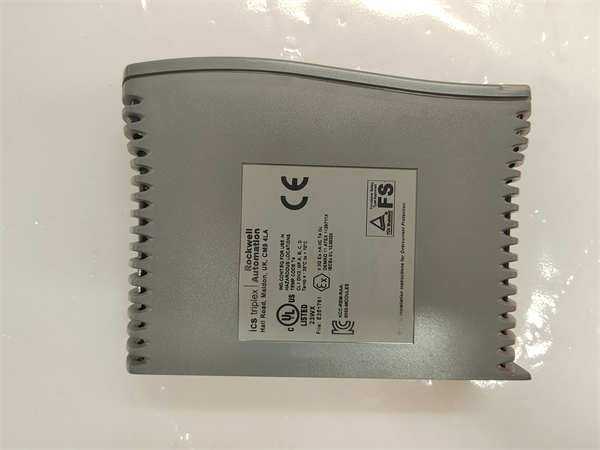

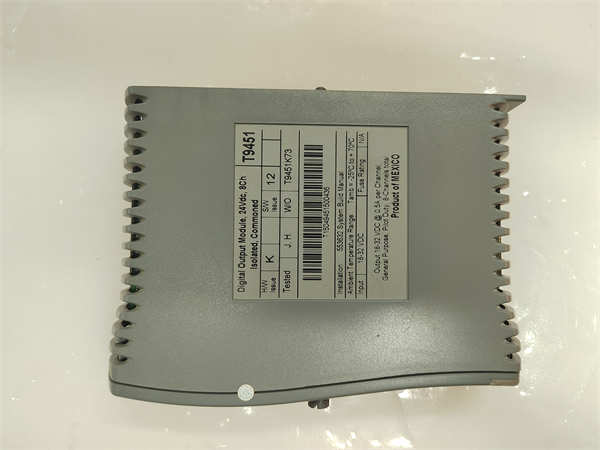

ICS TRIPLEX T9451是一款高可靠性的数字量输出模块，隶属于ICS Triplex（现为Rockwell Automation旗下）的AADvance可信三重化冗余(TMR)系统。作为AADvance控制系统的重要组成部分，ICS TRIPLEX T9451提供了8个独立的数字量输出通道，每个通道都能够安全可靠地驱动高达1A、32V DC的负载，使其非常适用于控制电机、阀门、电磁阀和加热器等各种工业现场设备。ICS TRIPLEX T9451的核心优势在于其采用了ICS Triplex独有的三重模件冗余(TMR)技术。这项技术通过在模块内部集成三个完全独立的处理通道和输出电路，实现了卓越的容错能力。即使模块内部的两个通道发生故障，ICS TRIPLEX T9451仍然能够保证输出的正确性和可靠性，从而最大限度地避免了因单一硬件故障导致的系统停机，显著提高了工业过程的安全性、可用性和生产效率。
9451 ICS TRIPLEX
技术规格
产品型号：T9451
制造商：ICS Triplex(Rockwell Automation旗下)
产品类型：数字量输出模块
输出通道数：8
输出电压：32 V DC(最大)
每通道输出电流：1 A(连续)
电压和负载电流监测：每个通道均具备
反向电流保护：每个通道均具备
短路和开路线路监测：每个通道均具备
电源冗余：支持双冗余电源输入
工作温度：-40°C至+85°C
安装方式：ICS Triplex AADvance系统机架安装
主要特点和优势
ICS TRIPLEX T9451数字量输出模块是构建高可靠性和高安全型工业控制系统的关键组件，其独特的设计和先进的技术带来了诸多显著的特点和优势。
卓越的容错能力：ICS TRIPLEX T9451采用真正的三重模件冗余(TMR)架构，确保即使在两个内部通道发生故障的情况下，模块仍能正常工作，极大地提高了系统的可用性和安全性。
全面的输出保护：每个输出通道都具备电压和负载电流监测、反向电流保护以及短路和开路线路监测功能，能够有效地保护模块自身和连接的现场设备，提高了系统的稳定性和可靠性。
高电流驱动能力：每个输出通道能够提供高达1A的连续电流，可以直接驱动多种工业现场设备，无需额外的外部继电器或接口。
灵活的控制模式：ICS TRIPLEX T9451支持锁存、脉冲和模拟等多种控制模式，能够适应不同的应用需求和控制策略。
支持双冗余电源：模块支持双冗余电源输入，进一步提高了供电的可靠性，即使一个电源发生故障，模块也能继续正常运行。
输出通道隔离：每个输出通道之间以及输出通道与模块内部电路之间都进行了电气隔离，有效地防止了通道间的相互干扰和故障蔓延。
宽工作温度范围：ICS TRIPLEX T9451能够在-40°C至+85°C的宽温度范围内稳定工作，适应各种恶劣的工业环境。
9451 ICS TRIPLEX
应用领域
凭借其高可靠性、高安全性和强大的驱动能力，ICS TRIPLEX T9451数字量输出模块广泛应用于对系统可用性和安全性要求极高的工业领域：
安全仪表系统(SIS)：在紧急停车系统(ESD)、火灾和气体检测系统(F&G)等安全关键应用中，用于驱动安全阀、报警器等最终执行元件，确保工厂的安全运行。
关键过程控制：在石油天然气、化工、电力等行业的关键控制回路中，用于控制重要的工艺阀门、电机等设备，保障生产过程的稳定性和可靠性。
交通运输：应用于铁路信号控制系统、地铁保护系统等，驱动信号灯、道岔等关键设备，确保运输安全。
其他高风险行业：如核电、航空航天等对系统故障容忍度极低的领域。
相关产品
ICS TRIPLEX T9110/T9120：处理器模块，作为AADvance控制系统的核心，与ICS TRIPLEX T9451协同工作，执行控制逻辑。
ICS TRIPLEX T9401/T9402：数字量输入模块，用于接收来自现场开关和传感器的数字信号，为控制系统提供输入信息。
ICS TRIPLEX T9431/T9432：模拟量输入模块，用于接收来自现场变送器的模拟信号，监测过程变量。
ICS TRIPLEX T9481/T9482：模拟量输出模块，用于输出模拟控制信号至现场执行机构。
ICS TRIPLEX T8110/T8111：电源模块，为AADvance控制系统提供稳定可靠的电源。
ICS TRIPLEX AADvance Workbench：用于配置、编程和诊断AADvance控制系统的集成开发环境。
安装前准备：在安装ICS TRIPLEX T9451数字量输出模块之前，请务必仔细阅读相关的AADvance系统手册和T9451模块说明书，确保安装环境符合模块的技术规格要求。检查模块外观是否完好，确认没有运输损坏。确保AADvance系统机架已断电，并按照系统手册的指导，将ICS TRIPLEX T9451模块正确插入到指定的输出模块插槽中。使用正确规格的电缆连接现场设备和电源，并确保接线牢固可靠，注意区分电源线和信号线。
维护建议：为了确保ICS TRIPLEX T9451数字量输出模块长期稳定可靠地运行，建议定期进行维护。定期检查模块在机架中的连接是否松动，是否有灰尘或污垢堆积，并及时清理。保持控制柜内部通风良好，避免模块过热。定期检查外部接线是否牢固，是否有老化或损坏的迹象。建议按照AADvance系统的维护手册进行定期的系统功能测试和诊断检查。如果发现模块出现任何异常或故障，应及时进行更换，并由专业人员进行处理。在进行任何维护操作之前，务必断开控制系统的电源，确保人员安全。
9451 ICS TRIPLEX
产品保障
Rockwell Automation(通过其ICS Triplex产品线)对其产品的质量和服务有着严格的标准，ICS TRIPLEX T9451数字量输出模块在出厂前经过全面的测试和质量控制，确保其性能稳定可靠。我们承诺为用户提供全面的产品质量保证，质保期内，凡属于产品自身质量问题导致的故障，我们将提供免费维修或更换服务。
