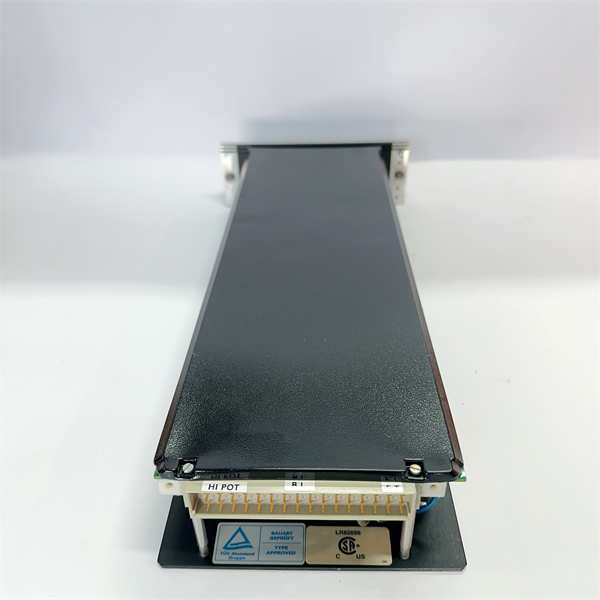

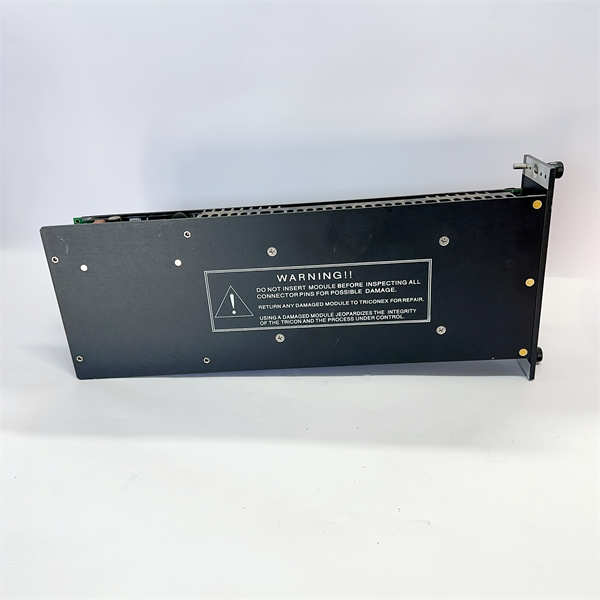

8312 TRICONEX 电源模块

Description

TRICONEX 8312是一款至关重要的电源模块，专为Triconex安全仪表系统（SIS）设计，确保在最严苛的工业环境中提供不间断且高度可靠的电力供应。作为Triconex三模冗余（TMR）架构的核心组件，TRICONEX 8312不仅能够将交流线路电源转换为Tricon系统所需的稳定直流电源，更通过其冗余设计，即使在主电源发生故障的情况下，也能保障整个安全系统的持续运行。这对于石油和天然气、电力生成、化工等关键过程行业至关重要，因为任何意外停机都可能导致巨大的经济损失或安全风险。

TRICONEX 8312采用坚固耐用的工业级结构，旨在承受恶劣的操作条件，包括宽泛的温度范围。它支持230 VAC的标称输入电压，并能在185-285 VAC的宽电压范围内稳定工作，频率为47-63 Hz。每个Tricon机箱通常配备两个TRICONEX 8312电源模块，其中任何一个都足以在满负荷和额定温度下为整个系统供电。此外，该模块支持热插拔功能，允许在系统在线运行时进行更换，从而最大限度地减少停机时间并简化维护操作。TRICONEX 8312还具备内置的诊断指示灯，可以实时显示电源状态和潜在故障，进一步增强了系统的可用性和可维护性。

8312 TRICONEX

技术规格

产品型号:8312

制造商:Triconex(Schneider Electric旗下品牌)

产品类型:电源模块

标称输入电压:230 VAC

输入电压范围:185-285 VAC 47-63 Hz

输出电压:14.8V(来自4个3.7V可充电锂离子电池)或24 VDC

额定功率:175瓦或240 W

熔断器额定值:2.5 A，延时型

输出保持时间:至少20 ms

工作温度:-40°C至70°C

存储温度:-40°C至85°C

重量:约4 kg或2.85 kg

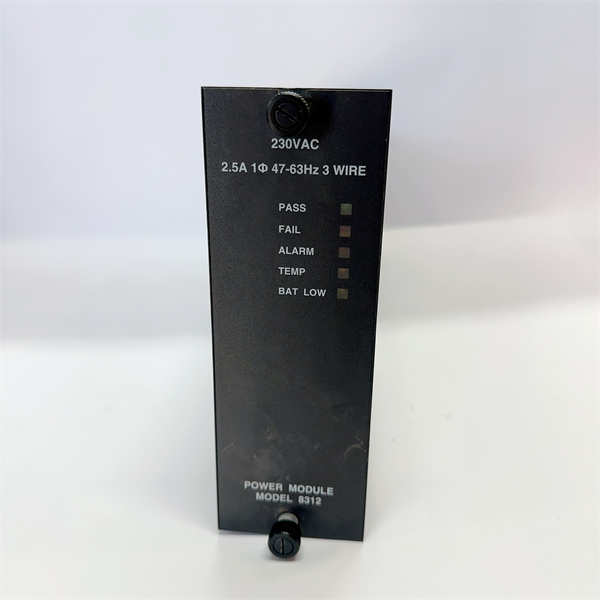

诊断指示灯:PASS,FAULT,ALARM,TEMP,BAT LOW

主要特点和优势

TRICONEX 8312电源模块凭借其卓越的设计和功能，为关键工业应用提供了无与伦比的可靠性和安全性，这是其在安全仪表系统领域占据领导地位的关键因素。

冗余电源设计：TRICONEX 8312的核心优势在于其冗余能力。每个Tricon机箱配备至少两个8312模块，其中任何一个都能够独立地为整个系统提供满负荷电源。这意味着即使一个电源模块发生故障，另一个模块也能立即无缝接管，确保控制系统的连续运行，从而最大限度地减少因电源问题导致的生产中断和安全风险。

高可靠性和容错能力：作为Triconex安全仪表系统的一部分，TRICONEX 8312的设计满足严苛的工业标准。其坚固的结构和对宽温度范围的适应性，保证了在恶劣工业环境下的稳定可靠运行。与Triconex的TMR（三模冗余）架构相结合，电源模块的可靠性进一步提升，为安全关键应用提供了最高级别的保护。

热插拔功能：TRICONEX 8312支持热插拔，这意味着可以在系统在线运行的情况下，无需关闭整个系统即可更换故障的电源模块。这一特性极大地简化了维护流程，减少了停机时间，并确保了生产过程的连续性。

全面的诊断功能：8312模块配备了直观的LED诊断指示灯，包括PASS（通过）、FAULT（故障）、ALARM（警报）、TEMP（温度）和BAT LOW（电池电量低）等，可以实时显示电源模块的运行状态和潜在故障。这些指示灯有助于操作员快速识别问题并采取纠正措施，提高了系统的可维护性和故障诊断效率。

宽输入电压范围：TRICONEX 8312能够接受185-285 VAC的宽范围交流输入电压，使其能够适应不同的电力环境，增加了其在全球范围内的应用灵活性。

8312 TRICONEX

应用领域

TRICONEX 8312电源模块主要应用于对安全性和可用性要求极高的工业自动化领域，是构建可靠安全仪表系统的基石：

石油和天然气行业：在炼油厂、海上钻井平台、天然气处理厂等场所，TRICONEX 8312为紧急停车系统（ESD）、火气系统（FGS）和高完整性压力保护系统（HIPPS）等关键安全系统提供稳定可靠的电力，保障人员安全和生产连续性。

电力生成行业：在火力发电厂、核电站等，TRICONEX 8312用于保护汽轮机、锅炉和其他关键设备的控制系统，防止发生故障，确保电力供应的稳定。

化工和石化行业：在化工装置中，TRICONEX 8312为有毒、易燃或易爆介质的生产过程提供安全控制，降低事故风险。

冶金行业：在钢铁、铝等金属生产过程中，用于高炉、轧机等关键设备的超温、超压保护，确保生产安全。

制药行业：在药品生产过程中，为需要严格控制条件的关键工艺提供可靠的电源，保障产品质量和生产安全。

任何需要高可靠性、高可用性安全控制系统的工业场所，例如水处理、采矿、造纸等，TRICONEX 8312都是确保系统安全和连续运行的关键组成部分。

相关产品

与TRICONEX 8312相关的产品包括：

TRICONEX 8310:另一种电源模块，可能具有不同的输入电压或功率特性，可作为8312的替代或在特定配置下配合使用。

TRICONEX 8311:高密度电源模块，通常提供24VDC输出，适用于某些ATEX要求的危险区域。

TRICONEX Main Chassis(机箱):例如8120E，用于安装包括8312在内的所有Triconex模块。

TRICONEX主处理器模块:例如3008、3007、3006等，是Triconex系统的核心控制单元，由8312供电。

TRICONEX数字量输入/输出模块:例如3503E、3511、3604E、3625等，用于连接现场开关量信号，由8312供电。

TRICONEX模拟量输入/输出模块:例如3700A、3703E、3708EN、3805E等，用于连接现场模拟量信号，同样由8312供电。

TRICONEX通讯模块:例如4119A、4329等，用于Triconex系统与其他控制或监控系统通讯，也由8312供电。

Triconex系统软件:用于配置、编程和诊断Triconex安全仪表系统，包括电源模块的状态监控。

安装与维护

安装前准备：在安装TRICONEX 8312电源模块之前，务必仔细阅读Triconex系统安装手册和8312模块的详细技术文档，了解所有电气连接规范、安全注意事项和环境要求。在进行任何操作前，请确保Triconex系统已断电，并采取适当的锁定/挂牌程序，防止意外通电。检查TRICONEX 8312模块的包装是否完好，确认其型号为8312。将8312模块小心地插入Triconex机箱左侧的专用电源插槽中，确保模块完全插入并固定。根据系统接线图，正确连接输入交流电源线到机箱背板上的电源端子，并确保系统接地良好。对于支持ATEX要求的危险区域，请注意8312模块可能不适用，需参考具体手册选择正确的电源模块（如8311）。

维护建议：为了确保TRICONEX 8312电源模块的长期稳定运行和Triconex系统的最高可用性，建议定期进行维护。定期检查8312模块的物理连接是否牢固，包括其在机箱中的插入状态以及电源线和接地线的连接情况。保持机箱内部清洁，定期清除8312模块表面的灰尘，以确保良好的散热。通过Triconex系统诊断软件和模块上的LED指示灯，持续监测TRICONEX 8312的运行状态（PASS、FAULT、ALARM等），一旦发现任何异常，应立即查明原因并采取纠正措施。由于TRICONEX 8312支持热插拔，当诊断指示灯显示故障时，可以在线更换故障模块，从而实现无停机维护。任何维修或更换操作应由经过Triconex专业培训的合格人员进行。

8312 TRICONEX

产品保障

Triconex(Schneider Electric旗下品牌)对TRICONEX 8312电源模块提供严格的产品保障。
