5SHY5055L0002 ABB GVC736BE101 功率半导体 – 高压大电流

描述

5SHY5055L0002 GVC736BE101 产品概述

ABB 5SHY5055L0002 GVC736BE101是ABB公司推出的高性能IGCT（集成门极换流晶闸管）功率模块，属于ACS6000中压变频器系列的核心功率器件。这款ABB 5SHY5055L0002 GVC736BE101采用先进的功率半导体技术和集成门极驱动设计，能够实现高效的大功率电能转换和控制。该模块在工业传动系统中扮演着关键的能量转换角色，为大型电机驱动提供可靠的大功率开关能力。

作为ACS6000系统的重要组成部分，ABB 5SHY5055L0002 GVC736BE101集成了门极驱动电路和换流组件，简化了系统设计并提高了可靠性。模块采用优化的水冷散热设计，确保在高功率密度应用中保持稳定的温度特性。ABB 5SHY5055L0002 GVC736BE101的核心价值在于其将卓越的开关性能与可靠的功率处理能力完美结合，为工业大功率变流应用提供了先进的半导体解决方案。

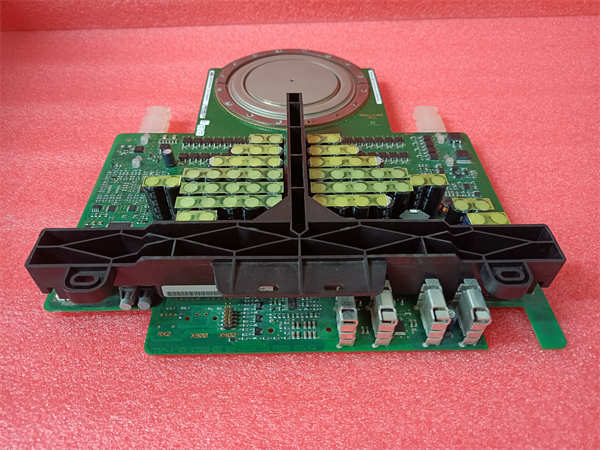

5SHY5055L0002 3BHE019719R0101 GVC736BE101 ABB

主要特点和优势

卓越的开关特性：ABB 5SHY5055L0002 GVC736BE101采用先进的IGCT技术，具有低导通损耗和快速开关特性，开关频率可达500Hz。模块的集成门极驱动设计确保了开关过程的一致性和可靠性，减少了外部驱动电路的复杂性。这种优化的开关性能使得ABB 5SHY5055L0002 GVC736BE101特别适合大功率变频器应用，能够显著提高系统效率和功率密度。

高效的热管理：ABB 5SHY5055L0002 GVC736BE101采用先进的水冷散热设计，热阻低至0.012K/W，能够有效散发大功率运行产生的热量。模块的封装结构经过优化，确保芯片与散热基板之间的良好热接触。这种高效的热管理能力使得ABB 5SHY5055L0002 GVC736BE101能够在高功率负载下保持稳定的工作温度，延长器件使用寿命。

可靠的电气性能：ABB 5SHY5055L0002 GVC736BE101具有4500V的额定电压和1200A的额定电流能力，峰值电流可达2400A，为严苛的工业应用提供了充足的电气裕量。模块采用坚固的陶瓷衬底和优质的封装材料，确保了良好的电气绝缘和机械强度。完善的过压、过流保护特性使得ABB 5SHY5055L0002 GVC736BE101能够承受系统的瞬时过载和故障条件。

紧凑的集成设计：ABB 5SHY5055L0002 GVC736BE101采用高度集成的封装技术，将功率芯片、门极驱动和换流组件集成在一个紧凑的模块中。这种集成化设计简化了系统结构，减少了外部元件数量，提高了整体可靠性。模块的标准接口和安装方式使得ABB 5SHY5055L0002 GVC736BE101能够方便地集成到ACS6000变频器系统中，大大简化了安装和维护工作。

The ABB 5SHY5055L0002 GVC736BE101 represents the cutting edge in power semiconductor technology, incorporating Integrated Gate-Commutated Thyristor (IGCT) design that delivers unmatched performance in medium-voltage drive applications. With its impressive 4500V voltage rating and 1200A current capacity, this power module sets new standards for reliability and efficiency in demanding industrial environments. The integrated gate drive unit and optimized thermal management system ensure stable operation even under the most challenging load conditions.

Engineered for excellence, the 5SHY5055L0002 GVC736BE101 features advanced water cooling technology that maintains optimal operating temperatures while maximizing power density. Its robust construction and comprehensive protection mechanisms provide exceptional durability in harsh industrial settings. The module’s seamless integration with ACS6000 drive systems demonstrates ABB’s commitment to delivering complete, high-performance solutions for modern industrial automation requirements.

应用领域

ABB 5SHY5055L0002 GVC736BE101在工业大功率传动领域有着广泛的应用，特别适用于需要高性能电能转换的关键流程。在矿山和冶金行业，ABB 5SHY5055L0002 GVC736BE101用于大型球磨机、轧钢机和矿井提升机的变频驱动系统，为这些关键设备提供精确的速度和转矩控制。矿山企业的生产线依赖ABB 5SHY5055L0002 GVC736BE101的可靠性能，实现高效节能的设备运行。

在电力能源领域，ABB 5SHY5055L0002 GVC736BE101被广泛应用于大型风机、水泵和压缩机的变频调速系统。发电厂的辅机设备采用ABB 5SHY5055L0002 GVC736BE101作为变频器的核心功率器件，通过精确的速度控制实现显著的节能效果。产品的强大功率处理能力和可靠性能满足了电力行业对设备可靠性的高要求。

石油化工和海洋工程同样是ABB 5SHY5055L0002 GVC736BE101的重要应用领域，产品可用于大型压缩机、泵类和海上平台的驱动系统。在这些连续运行、可靠性要求极高的应用场合，ABB 5SHY5055L0002 GVC736BE101的坚固设计和长寿命特性为设备稳定运行提供了重要保障。在水处理和市政设施中，ABB 5SHY5055L0002 GVC736BE101的高效变频驱动为大型水泵的节能运行提供了关键技术支持。

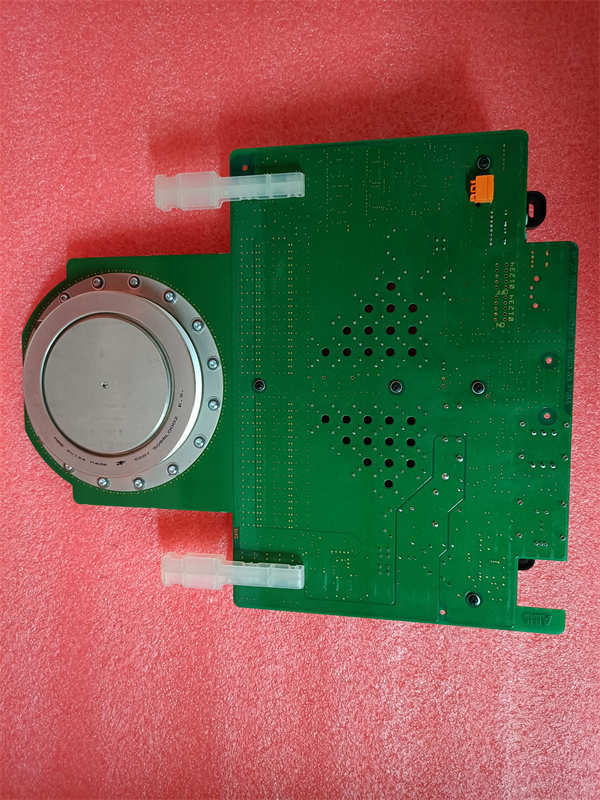

5SHY5055L0002 3BHE019719R0101 GVC736BE101 ABB

相关产品

5SHY5045L0001：ABB 5SHY5055L0002 GVC736BE101的较低功率版本

5SHY5055L0001：同系列型号，与ABB 5SHY5055L0002 GVC736BE101性能相近

5SXE100-020：控制单元，与ABB 5SHY5055L0002 GVC736BE101配套使用

5SHY3545L0004：输入整流模块，配合ABB 5SHY5055L0002 GVC736BE101工作

5SNA1200G450300：吸收电路模块，保护ABB 5SHY5055L0002 GVC736BE101安全运行

GVC736YE101：门极驱动单元，优化ABB 5SHY5055L0002 GVC736BE101的开关性能

5STC08Q4200：水冷散热器，为ABB 5SHY5055L0002 GVC736BE101提供高效冷却

5SXE08-016：电源模块，为ABB 5SHY5055L0002 GVC736BE101门极驱动供电

安装与维护

安装前准备：在安装ABB 5SHY5055L0002 GVC736BE101功率模块前，需要仔细检查水冷系统的完好性和密封性，确保冷却液流量和压力符合技术要求。安装环境应保持清洁干燥，避免导电粉尘和腐蚀性气体对功率端子造成影响。安装ABB 5SHY5055L0002 GVC736BE101时应使用专用的安装工具和正确的紧固力矩，按照ABB提供的安装指南进行操作，注意功率端子的连接质量和接触压力。

维护建议：定期检查ABB 5SHY5055L0002 GVC736BE101的运行状态，通过系统监控功能监测模块的温度、电压和电流参数。建议每运行2000小时对ABB 5SHY5055L0002 GVC736BE101进行一次预防性维护，包括清洁散热表面、检查水冷回路、测量绝缘电阻等。当模块出现性能下降或故障报警时，应及时检查驱动信号和负载条件，必要时使用专业测试设备进行性能诊断。
