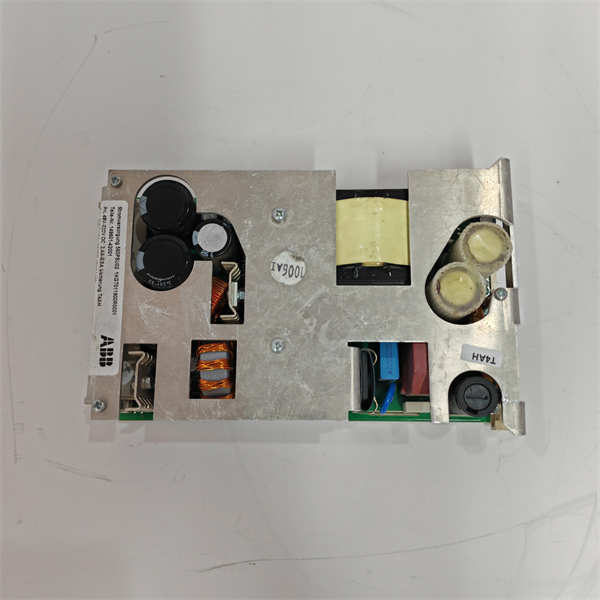

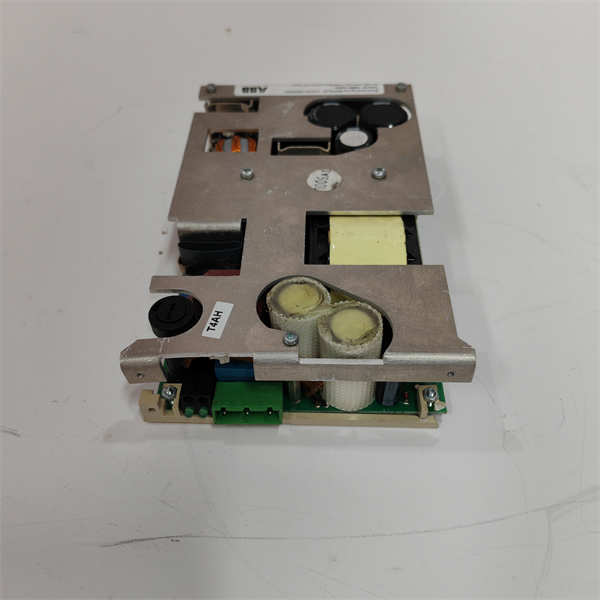

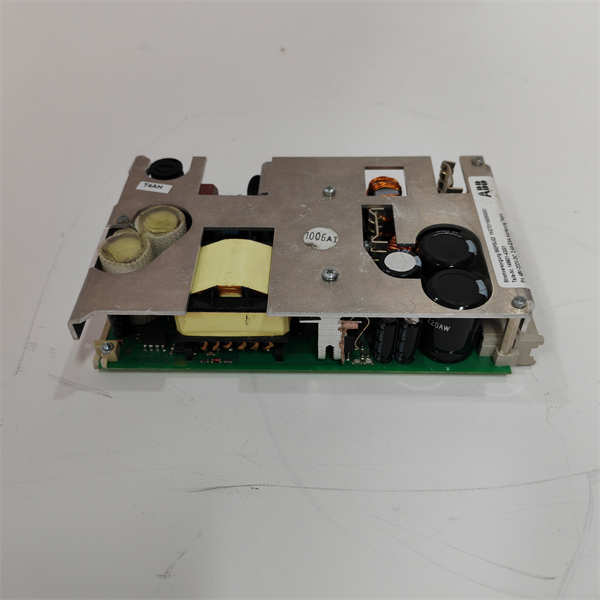

560PSU02 1KGT011900R0001 ABB 直流电源单元

描述

ABB 560PSU02 1KGT011900R0001是一款专为ABB RTU560系列远程终端单元（Remote Terminal Unit）机架设计的高效直流电源单元。该模块在RTU560系统中扮演着至关重要的角色，负责将输入的宽范围直流电压（48 VDC至220 VDC）转换为RTU560子机架所需的稳定运行电压，即5 VDC和24 VDC。

560PSU02 1KGT011900R0001具有85 W的总输出功率，足以支持一个包含多达8个通信单元（CMU）的RTU560子机架的供电需求。为了满足对系统可用性有更高要求的项目配置，该电源单元支持冗余配置，即两个560PSU02可以并联运行。在这种冗余模式下，如果一个电源单元发生故障，另一个电源单元能够立即接管全部负载，从而确保RTU560系统的持续不间断运行，极大地提升了系统的可靠性和可用性。

该电源单元采用3HE欧洲卡格式（Eurocard format）设计，方便安装在RTU560机架的特定插槽中。它具备输入和输出之间的电位隔离、自然对流冷却、输出电子功率限制、短路保护、输入过压保护和反向电压保护等多种安全功能。通过板载LED指示灯和故障报警功能，ABB 560PSU02 1KGT011900R0001能够为用户提供直观的运行状态监控和故障诊断信息，是确保输配电、石油天然气、水处理等关键基础设施远程监控系统稳定运行的核心组件。

560PSU02 1KGT011900R0001 ABB

技术规格

产品型号:560PSU02 1KGT011900R0001

制造商:ABB

产品类型:电源单元(Power Supply Unit-PSU)

所属系列:ABB RTU560系列

输入电压范围:48 V DC至220 V DC

输入电压容差:-20%至+20%

最大输入电流:2.4 A(在48 V DC输入时)至0.5 A(在220 V DC输入时)

启动电流:＜10 A；50µs-1.5ms(符合IEC 60870-4 S1类)

输入熔断器:F1=4 A T

效率:74%(在48 V DC至110 V DC输入时)

输出电压1(U1):5.1 V DC(标称值)，容差5.0 V DC至5.3 V DC

输出电流1(U1):0 A(最小)至15 A(最大)

输出纹波1(U1):≤30 mVss

输出电压2(U2):24 V DC(标称值)，容差22.4 V DC至26.3 V DC

输出电流2(U2):0 A(最小)至0.4 A(最大)

输出纹波2(U2):≤80 mVss

总输出功率:85 W

降额:-2.5%/Kelvin(当环境温度≥50°C时)

机械尺寸:160 mm(高)x 100 mm(深)，3HE欧洲卡格式，8R(40 mm)前面板

外壳类型:印刷电路板(Printed circuit board)

安装方式:安装在RTU560机架中

背板连接器:RTU560背板连接器：48针F型DIN 41612

供电连接器:3针7.62 mm可插拔螺钉端子(随附)

工作温度范围:-25°C至+70°C

相对湿度:5%至95%(非冷凝)

保护功能:输入输出电位隔离、输出电子功率限制、输出短路保护、输入过压保护、输入反向电压保护

散热方式:自然对流冷却

冗余支持:可配置冗余电源，支持受控负载均衡和故障报警

诊断:LED指示灯用于监控输出电压，故障时有报警指示

最小中断耐受:≤50 ms；0%UN(UN≥48V)

主要特点和优势

ABB 560PSU02 1KGT011900R0001电源单元作为RTU560系统的核心组件，具备多项关键特点和优势，使其成为关键基础设施远程监控的理想选择。

宽范围直流输入与稳定双路输出：560PSU02 1KGT011900R0001接受48 VDC至220 VDC的宽范围直流输入电压，极大地简化了系统对现场电源的适应性。它能够高效地将输入电压转换为RTU560子机架所需的5.1 VDC（最大15A）和24 VDC（最大0.4A）两路稳定直流输出。这种双路输出设计精确满足了RTU内部通信单元（CMU）和其他I/O模块的供电需求，确保了整个RTU系统的正常运行。

高可靠性与冗余支持：该电源单元是RTU560实现高可用性的关键。它支持冗余配置，即两个560PSU02单元可以并联运行。在冗余模式下，如果其中一个电源单元发生故障，另一个单元能够立即无缝地接管全部负载，从而避免了RTU系统的停机，极大地提升了系统的可靠性和连续运行能力。冗余配置还支持受控负载均衡，确保两个模块的寿命和性能达到最佳。

全面的保护功能：ABB 560PSU02 1KGT011900R0001集成了多重保护机制，保障了系统安全和模块自身的长寿命。这包括输入和输出之间的电位隔离，有效防止了现场电源波动对RTU内部精密电子元件的影响。同时，它具备输出电子功率限制、短路保护、输入过压保护以及反向电压保护，这些功能能够有效应对各种电气异常，防止设备损坏。

优异的电磁兼容性与环境适应性：设计符合严格的工业标准，560PSU02 1KGT011900R0001具备出色的电磁兼容性（EMC），能够有效抵御工业环境中的电磁干扰，确保信号的纯净和系统的稳定。其宽泛的工作温度范围（-25°C至+70°C）和自然对流冷却方式，使得该模块适用于各种严苛的工业现场环境，无需额外的强制冷却系统。

直观的诊断与维护：模块前面板配备了LED指示灯，用于实时监控输出电压状态，并具备故障报警功能。这些直观的诊断指示有助于运维人员快速识别电源单元的运行状况和潜在故障，从而加速故障排除和维护工作，降低了运营成本。

560PSU02 1KGT011900R0001 ABB

应用领域

ABB 560PSU02 1KGT011900R0001电源单元作为ABB RTU560远程终端单元的核心组成部分，广泛应用于对可靠性和稳定性有极高要求的关键基础设施领域，实现远程监控、数据采集和控制。

输配电系统：在电力传输和配电网络的变电站中，RTU560系统负责远程采集断路器状态、继电保护信息、电压、电流等电气参数，并执行断路器分合闸等控制操作。560PSU02 1KGT011900R0001为RTU560提供稳定可靠的电源，确保变电站自动化和配电自动化系统的正常运行，对于电网的稳定运行和快速故障恢复至关重要。

石油和天然气：在油气管道、泵站、阀站、井口平台以及天然气处理厂等设施中，RTU560系统用于监测流量、压力、温度、设备状态，并远程控制阀门、泵等设备。560PSU02 1KGT011900R0001提供稳定的电源，保障了这些偏远或无人值守站点的连续监控和安全运营，尤其是在恶劣环境下。

水处理和水利工程：在水厂、污水处理厂、泵站、水库以及灌溉系统等水利设施中，RTU560系统用于监测水位、水质、流量，并远程控制泵、阀门以及水闸等设备。560PSU02 1KGT011900R0001的高可靠性确保了水资源管理的连续性和效率，防止意外停机造成的损失。

市政基础设施：在智能城市项目中，RTU560可应用于路灯控制、交通信号管理、环境监测站以及城市供热管网等领域。560PSU02 1KGT011900R0001为这些分散式监测和控制节点提供稳定电源，支撑城市智能化运行。

轨道交通：在铁路信号控制、道岔控制、隧道监控以及车站供电系统等领域，RTU560系统也扮演着重要角色。560PSU02 1KGT011900R0001确保这些高安全要求的系统能够不间断地运行。

安装与维护

安装前准备：在安装ABB 560PSU02 1KGT011900R0001电源单元之前，务必仔细查阅ABB RTU560系列产品的官方安装手册和用户指南，并确保所有操作人员都已获得相关资质并严格遵守工业电气设备的安全操作规程，特别是关于高压直流电和静电放电（ESD）防护的措施。首先，确认RTU560机架和相关设备的电源已完全断开，并严格执行“上锁挂牌”（LOTO）程序，以防止在安装过程中意外通电。由于560PSU02 1KGT011900R0001包含对静电敏感的精密电子元件，操作时必须佩戴接地良好的防静电腕带和手套，并在防静电工作台上进行操作，避免静电放电对模块造成损害。检查安装位置的环境条件，包括温度、湿度和电磁兼容性（EMC），确保其符合该电源单元的运行要求，并确保机柜内有足够的散热空间。在将560PSU02 1KGT011900R0001模块插入到RTU560机架的指定电源插槽（通常是Slot 1和/或Slot 9）时，务必小心操作，确保模块与背板连接器对齐并牢固插入。最后，根据接线图，将直流电源输入线正确连接到模块前面板的可插拔螺钉端子上，并确保极性正确、接线牢固，线缆规格符合要求，所有保护性熔断器已正确安装。

维护建议：为确保ABB 560PSU02 1KGT011900R0001电源单元的长期可靠运行和最佳性能，建议定期进行以下维护工作：保持模块及其所在控制柜内部的清洁，定期清除灰尘、油污或其他污染物，特别是散热区域和接线端子，因为这会影响散热效率并可能导致电气故障。定期检查所有电气连接点的紧固性，特别是直流输入线和背板连接，防止因设备振动或环境因素导致的松动或腐蚀，这对于保持电源稳定输出至关重要。利用560PSU02 1KGT011900R0001前面板的LED指示灯来监控模块的运行状态。任何熄灭的LED指示都可能表示对应的输出电压丢失或模块发生故障，应立即进行调查。如果系统配置了冗余电源，应定期检查两个电源单元的负载均衡状态，确保它们协同工作。定期检查并确认板载熔断器（F1=4 A T）是否完好，如发现熔断器熔断，在更换新熔断器前，必须查明并排除导致熔断的根本原因。由于560PSU02 1KGT011900R0001属于精密电源模块，通常不建议进行现场维修。一旦确诊为模块故障，应遵循ABB的官方指导进行整板更换，并使用原厂备件，以确保兼容性和持续的可靠运行。在进行任何维护或更换操作时，务必断开电源，并遵循所有相关的安全程序和ABB的维护手册。

产品保障

ABB对560PSU02 1KGT011900R0001电源单元的质量和性能提供坚实的产品保障。
