5466‑318 TMR 内核电源卡 – MicroNet 三冗余供电保障

描述

WOODWARD 5466-318是伍德沃德（WOODWARD）针对工业自动化领域关键控制需求研发的高性能离散 I/O 模块，属于 MicroNet 系列核心产品。该模块专为复杂工业控制系统设计，可实现单工或冗余系统架构下的离散信号精准采集与输出控制。作为自动化系统的神经中枢，WOODWARD 5466-318凭借 48 路输入与 24 路输出的强大配置，能快速响应现场设备状态变化，将传感器的开关信号、设备启停信号等实时传输至控制系统，并精准输出控制指令驱动执行机构。在石油化工、电力能源、船舶制造等对系统可靠性要求极高的行业中，WOODWARD 5466-318通过稳定的信号处理能力与热插拔设计，确保系统在 7×24 小时连续运行中零中断，为工业生产的高效、安全运行提供坚实保障。​

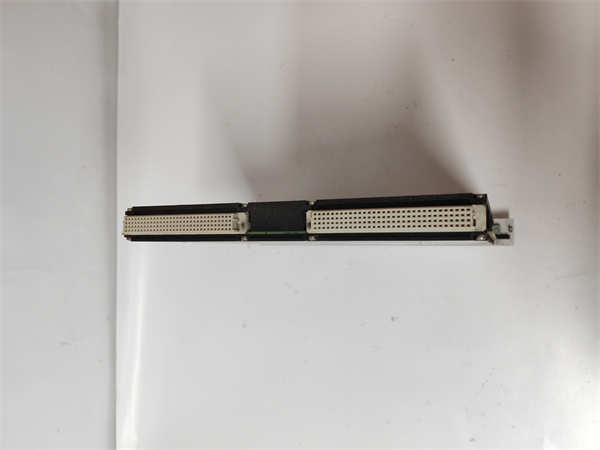

WOODWARD 5466-318

技术规格​

​

​

主要特点和优势​

高可靠性冗余设计：WOODWARD 5466-318支持单工与冗余双系统架构，当主系统出现故障时，备用系统可无缝接管工作，配合模块热插拔功能，实现在线更换故障节点而不中断系统运行，显著提升工业控制系统的容错能力与可用性。​

卓越的信号处理性能：48 路光电隔离输入通道有效隔绝工业现场电磁干扰，确保信号采集的准确性；24 路高负载继电器输出通道可直接驱动电磁阀、接触器等设备，无需额外中间继电器，简化系统架构。​

灵活的系统适配能力：通过旋转拨码开关即可完成模块地址设置，支持与不同插槽数量的 Vertex-Pro 机箱兼容，无论是 8 槽小型控制柜还是 14 槽大型控制中心，均可快速集成部署，满足多样化工业控制场景需求。​

严苛环境适应性：宽温工作范围（-40℃ – +85℃）与 IP20 防护等级，使其能够在高温、潮湿、粉尘等恶劣工业环境中长期稳定运行，配合 UL、ATEX 等国际认证，确保全球范围内的合规应用。​

应用领域​

石油化工行业：在炼油厂的催化裂化装置中，WOODWARD 5466-318实时监测数百个阀门的开闭状态与泵组启停信号，精准控制物料输送流程；在乙烯裂解炉控制系统中，通过快速响应温度、压力传感器的开关量报警信号，联动切断阀保障生产安全。​

电力能源领域：用于火电厂发电机组的辅机控制，如循环水泵、风机的启停逻辑控制；在变电站自动化系统中，监测断路器、隔离开关位置信号，为调度系统提供准确的设备状态信息，提升电力系统稳定性。​

船舶与海洋工程：在远洋船舶动力系统中，控制主机、辅机的启动停止与联锁保护；在海上钻井平台，实现液压系统阀门控制与安全报警信号采集，确保极端环境下设备可靠运行。​

智能制造业：在汽车生产线的自动化装配环节，WOODWARD 5466-318协同机械臂、传送带完成工件定位与抓取控制；在 3C 产品制造车间，精确控制自动化检测设备的启停与报警反馈，提升生产效率与产品合格率。​

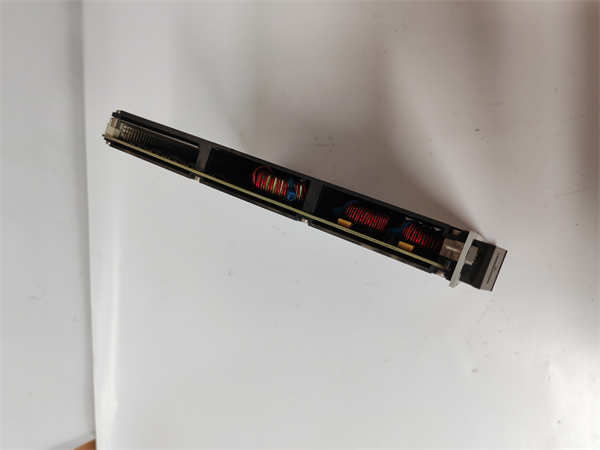

WOODWARD 5466-318

相关产品​

• WOODWARD 5466-258：同系列离散 I/O 模块，输入输出通道配置为 48 入 / 24 出，与5466-318功能类似但部分电气参数存在差异，适用于对成本敏感的中小型控制系统。​
• WOODWARD TMR040：三冗余 CPU 模块，可与5466-318组成高可靠控制系统，通过专用通信协议实现 I/O 数据的冗余处理与故障切换。​
• WOODWARD MicroNet Plus 系列电源模块：为5466-318提供稳定的 DC 24V 电源，具备过压、过流保护功能，保障系统供电可靠性。​
• WOODWARD 5466-319：扩展型离散 I/O 模块，在5466-318基础上增加了模拟量输入输出通道，适用于需混合信号处理的复杂工业场景。​
• WOODWARD Vertex-Pro 机箱：作为5466-318的物理载体，提供机械支撑与电气连接环境，不同规格机箱可容纳不同数量的 I/O 模块与 CPU 模块。​

安装与维护​

安装前准备：安装WOODWARD 5466-318前，需确认控制柜已可靠接地，内部温度处于 – 40℃ – +85℃区间，无强电磁干扰源。使用标准 DIN 导轨安装工具将模块固定至控制柜，确保模块与相邻设备间距≥10mm 以利散热。严格按照接线图区分电源正负极，使用屏蔽双绞线连接输入输出信号，屏蔽层单端接地。​

维护建议：每周通过系统诊断软件检查5466-318的运行状态，重点关注模块健康指示灯与通信状态；每季度使用干燥压缩空气清理模块表面灰尘，避免积尘影响散热性能。当模块出现故障时，可在系统带电状态下执行热插拔更换，更换后通过拨码开关设置原模块地址，确保系统配置无缝衔接。建议每年使用专业校准工具对继电器输出触点进行负载测试，保障输出控制可靠性。
