531X303MCPARG1板卡 – 工业控制的“安全锁”，不服来辩！

描述

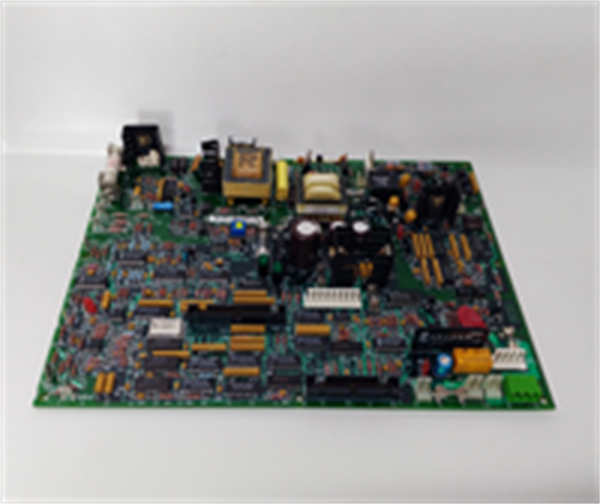

GE 531X303MCPARG1模拟量输入模块，属于 GE Xinhua Ovation DCS 系统的核心 I/O 模块，专为能源领域（火电厂、核电）关键设备的模拟量信号采集设计。它可同步采集 8 路 4-20mA 或 0-10V DC 标准模拟量信号，主要用于汽轮机转速、锅炉水位、主蒸汽压力等关键参数的实时采集，通过冗余通讯接口接入 DCS 系统，为机组控制策略提供精准数据支撑。​

在能源自动化系统中，GE 531X303MCPARG1处于 “信号采集 – 数据传输” 的前端核心环节。相较于普通模拟量模块，它采用差分输入设计与光电隔离技术，抗电磁干扰（EMI）等级达 EN 61000-6-3 标准，可在火电厂强电磁环境下稳定采集信号，采样精度 ±0.1% 满量程，确保汽轮机转速等关键参数的测量误差≤0.05%。例如在 300MW 火电机组中，GE 531X303MCPARG1采集的锅炉水位信号，直接影响给水调节系统的控制精度，其高稳定性与高精度特性，为机组安全经济运行提供基础保障。​

531X303MCPARG1 GE

技术规格​

​

​

主要特点和优势​

高精准同步采样​

GE 531X303MCPARG1采用 8 通道同步采样技术，每通道采样速率达 100Hz，且各通道采样时刻偏差≤1μs，可避免因采样时序差异导致的多参数关联计算误差。例如在火电厂汽轮机控制中，同时采集的转速、轴向位移、轴承温度信号需同步分析，该模块的同步采样功能能确保数据时间戳一致性，提升汽轮机振动预警的准确性。同时，±0.1% 满量程的采样精度，可将锅炉主蒸汽压力的测量误差控制在 0.02MPa 以内，为 PID 调节系统提供精准输入，减少煤耗波动。​

强抗干扰与冗余保障​

针对能源领域强电磁环境（如发电机、变频器产生的干扰），GE 531X303MCPARG1采用三级抗干扰设计：输入端加装 TVS 瞬态抑制二极管，可吸收 2kV 瞬态电压；通道间光电隔离与背板总线隔离，阻断地环流干扰；内部数字滤波算法可滤除 50Hz/60Hz 工频干扰。在核电常规岛中，这种设计能确保在强辐射电磁环境下，模块仍稳定采集冷却剂温度信号。此外，模块支持热插拔冗余，当主模块故障时，备用模块可在 100ms 内自动切换，无数据丢失，满足火电厂 “零停机” 维护需求。​

灵活配置与系统兼容​

GE 531X303MCPARG1支持通过 Ovation DCS 组态软件，对每路通道独立配置信号类型（4-20mA/0-10V）、量程范围与滤波参数，无需硬件跳线，适配不同传感器输出需求 —— 如采集压力变送器 4-20mA 信号时，可设置量程 0-10MPa；采集液位传感器 0-10V 信号时，量程可设 0-5m。同时，模块完全兼容 GE Ovation 1.0 至 6.0 全系列 DCS 系统，可直接替换老旧 531X 系列模块，无需修改机柜结构与软件程序，降低火电厂 DCS 升级改造的成本与周期。​

应用领域​

火电厂机组控制场景：在 300MW-1000MW 火电机组中，GE 531X303MCPARG1广泛用于锅炉、汽轮机系统的模拟量采集。例如在锅炉侧，采集省煤器出口水温（4-20mA）、炉膛负压（0-10V）信号，传输至 DCS 系统用于给水调节与引风机控制；在汽轮机侧，采集转速（4-20mA 对应 0-3000rpm）、润滑油压信号，为 DEH（数字电液调节系统）提供数据，确保汽轮机稳定运行。其高抗干扰性可抵御锅炉变频器产生的电磁干扰，避免信号漂移导致的调节波动。​

核电常规岛场景：在压水堆核电常规岛中，GE 531X303MCPARG1用于采集蒸汽发生器水位、凝汽器真空度等关键参数。蒸汽发生器水位信号直接影响核安全，模块的 ±0.1% 采样精度可将水位测量误差控制在 ±2mm，配合冗余设计，确保信号采集不中断；凝汽器真空度信号（4-20mA 对应 – 101kPa 至 0kPa）的稳定采集，可优化汽轮机排汽效率，提升机组发电效率。​

新能源电站场景：在大型光伏电站逆变器房，GE 531X303MCPARG1用于采集逆变器输出电流（4-20mA）、直流母线电压（0-10V）信号，接入电站 SCADA 系统。其宽温设计（0℃-60℃）可适应逆变器房夏季高温环境，抗干扰能力可避免逆变器高频开关产生的干扰，确保发电量计量数据准确；同时，模块的故障诊断功能可实时监测传感器开路故障，便于运维人员及时更换，减少发电量损失。​

531X303MCPARG1 GE

相关产品​

1. GE 531X302MCPARG1：同系列 6 通道模拟量输入模块，与GE 531X303MCPARG1相比减少 2 路通道，适配信号采集需求较少的场景（如小型余热锅炉），成本更低。​
2. GE 531X304MCPARG1：16 通道扩展款，通道数量是GE 531X303MCPARG1的 2 倍，适用于需大量采集模拟量的场景（如大型联合循环机组），可减少机架占用空间。​
3. GE 532X301MCPARG1：模拟量输出模块，与GE 531X303MCPARG1配套使用，将 DCS 控制指令转换为 4-20mA 信号，驱动执行器（如锅炉给水调节阀）。​
4. GE 533X301MCPARG1：数字量输入模块，可与GE 531X303MCPARG1同机架安装，采集设备状态信号（如阀门开关位），构成完整的 I/O 采集系统。​
5. GE 560X101MCPARG1：电源模块，为GE 531X303MCPARG1所在的 DCS 机架提供 5V DC 稳定供电，具备过压、过流保护功能。​
6. GE 531X303MCPARG2：升级款，在GE 531X303MCPARG1基础上增加以太网通讯接口，支持 Modbus TCP 协议，适配需远程读取数据的场景（如电站远程监控中心）。​
7. GE Ovation 6.0 DCS：系统平台，GE 531X303MCPARG1为其核心 I/O 模块，二者配合实现火电厂、核电的机组整体控制，支持复杂控制策略组态。​

安装与维护​

安装前准备：安装GE 531X303MCPARG1前，需确认 DCS 机架供电电压为 5V DC，且机架通讯总线无故障；检查模块外观无破损、引脚无弯曲，核对型号与订单一致性。通过 Ovation 组态软件预设各通道信号类型（4-20mA/0-10V）与量程，确保与现场传感器输出匹配；同时，清理机架安装槽位的粉尘，检查槽位连接器无氧化，避免安装后接触不良。​

维护建议：每 3 个月维护GE 531X303MCPARG1，通过 DCS 诊断界面查看模块工作状态与通道故障信息，确认无开路、短路报警；用万用表测量模块供电电压（应在 4.95V-5.05V 之间），确保供电稳定。每年进行一次精度校准，通过标准信号发生器输入 4mA、20mA（或 0V、10V）标准信号，对比模块采集值与标准值，误差需≤±0.1% 满量程，若超差可通过组态软件进行微调。若模块故障需更换，支持热插拔操作，但需先在 DCS 系统中执行 “模块离线” 指令，避免总线通讯中断。
