531X301DCCAFG2 GE 驱动控制板

描述

GE 531X301DCCAFG2是一款由通用电气（GE）制造的驱动控制板（Drive Control Board），也可称作主控制卡（Main Control Card）。该模块是GE Mark V系列驱动控制系统（如AC300、DC300和AC500等驱动器）中的核心组成部分，在各种工业自动化和运动控制应用中发挥着关键作用。

531X301DCCAFG2的主要功能是作为驱动系统的中央处理单元。它集成了Intel 80186微处理器，负责执行驱动器的控制逻辑、管理参数以及协调整个系统的运行。该控制板对于确保动态驱动器在严苛工业环境中的可靠和精确性能至关重要。

该模块以其坚固耐用的设计和处理复杂驱动功能的能力而著称。它还支持通过EEPROM下载新软件，并提供一个板载按钮用于处理器重启，从而简化了维护和系统更新操作。

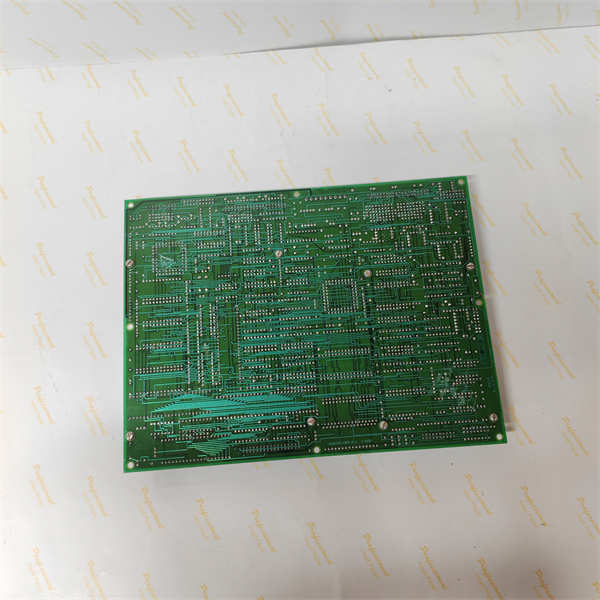

531X301DCCAFG2 GE

技术规格

产品型号:531X301DCCAFG2

制造商:General Electric(GE)

产品类型:驱动控制板(Drive Control Board/Main Control Card)

兼容系统:GE Mark V系列驱动控制系统(例如AC300,DC300,AC500)

处理器:Intel 80186微处理器

内存:Flash和RAM(用于软件和数据存储)，EEPROM(用于配置参数和调整数据)

供电:通常通过Mark V面板的125 VDC或120/240 VAC电源输入

功能:驱动控制、数据采集、信号处理、控制逻辑执行

诊断:内部自检功能，事件和报警日志记录

事件记录分辨率:报警：62 ms；用户定义事件：1 ms(时间戳)

接口:可能包含用于与其他板卡（如电源板、终端板）连接的接口

主要特点和优势

GE 531X301DCCAFG2驱动控制板作为GE Mark V系列驱动系统的核心，具备以下显著特点和优势：

高性能控制能力：搭载Intel 80186微处理器，赋予了模块强大的处理能力，能够执行复杂的控制算法和逻辑，确保驱动器在各种工况下都能实现精确、稳定的运行。

可靠的工业设计：专为工业环境设计，具有出色的耐用性和稳定性。它能够在工厂的严苛条件下（如震动、电磁干扰）保持可靠性能，满足工业自动化对设备高可用性的要求。

全面的自检与诊断：模块在上电时会执行内部自检，并在自检通过前保持输出禁用状态，有效防止误动作。它还具备日志记录功能，能够以高分辨率记录报警（62ms）和用户定义事件（1ms），为故障分析和系统调试提供了宝贵的数据。

易于维护与升级：支持EEPROM进行软件下载和参数存储，使得系统更新和配置更改变得简便。板载的重启按钮也方便了处理器的快速复位。

与Mark V系统无缝集成：作为Mark V系统的一部分，531X301DCCAFG2与其他Mark V模块（如电源板、终端板）和系统软件无缝协作，形成了统一、高效的驱动控制解决方案。

灵活的电源兼容性：Mark V系统设计为可接受多种电源输入，包括交流和直流电源，增强了系统的电源适应性和可靠性。

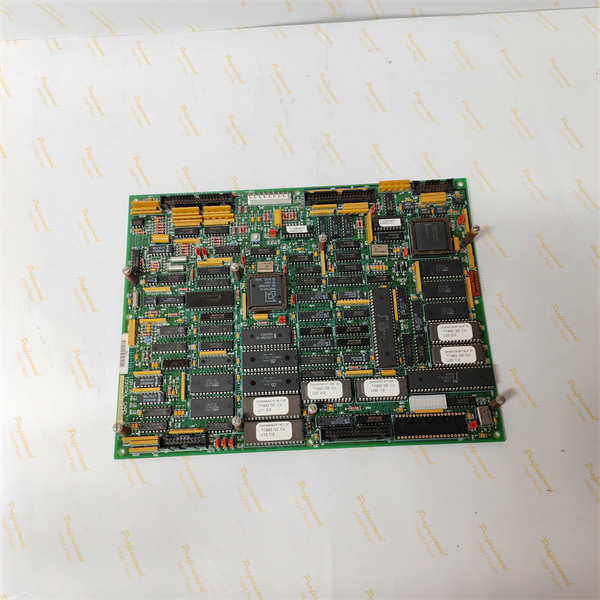

531X301DCCAFG2 GE

应用领域

GE 531X301DCCAFG2驱动控制板主要应用于对电机速度、转矩和位置有精确控制要求的工业领域，尤其是在GE Mark V系列驱动系统部署的各种自动化和运动控制场景中。

在钢铁和金属加工行业中，该控制板广泛应用于：

轧机控制：精确控制轧钢机的主驱动电机，确保钢材的厚度、宽度和速度精度，应对不同材料和产品规格的需求。

卷取机/开卷机：控制卷取和开卷过程中的张力、速度和位置，保证生产线的顺畅运行和产品质量。

剪切和矫正设备：控制同步电机，实现高精度的切割和矫正操作。

在造纸和印刷行业中，531X301DCCAFG2用于：

造纸机和印刷机驱动：精确协调多段驱动的速度和张力，确保纸张或印刷材料的平稳传输和高质量产品。

涂布机和压延机：对涂布和压延过程中的辊速进行高精度控制。

在起重和物料搬运设备中，该模块应用于：

大型起重机和输送带系统：控制驱动电机实现精确的启停、加速、减速和定位，提高操作效率和安全性。

自动化仓库系统：控制堆垛机和AGV（自动导引车）的运动，实现自动化物料流。

此外，531X301DCCAFG2也适用于其他需要高可靠性、高精度驱动控制的工业应用，例如水泥生产、矿山机械、测试台设备等，只要是GE Mark V驱动系统所覆盖的领域。它通过提供核心控制逻辑，确保了这些工业驱动系统的稳定、高效和安全运行。

相关产品

GE 531X301DCCAFG2驱动控制板是GE Mark V系列驱动控制系统中的核心部件，它需要与以下相关产品和系统组件协同工作，才能构成完整的驱动控制解决方案：

GE Mark V系列驱动器：531X301DCCAFG2是为GE的Mark V系列驱动器设计的，例如AC300、DC300、AC500等交流或直流驱动器。这些驱动器是执行电机控制的功率转换部分。

GE Mark V电源板(Power Supply Boards):

例如531X303MCPARG1(GE Supply Board)或其他类似的电源模块，为驱动控制板及其他系统组件提供稳定的DC或AC电源。

GE Mark V终端板(Terminal Boards):

例如531X305NTBANG1或531X305NTBAP1(NTB/3TB Terminal Board)。这些板卡提供现场布线接口，用于连接传感器、执行器、编码器等外部信号到主控制板。

GE Mark V I/O模块：根据具体的驱动系统配置，可能还包括其他输入/输出模块，用于处理模拟量或数字量信号。

GE驱动器软件/组态工具：用于对531X301DCCAFG2进行编程、组态、参数调整和系统诊断的软件工具。这通常是GE专有的工程软件。

HMI(人机界面)或操作员站：用于操作员监视驱动器状态、调整参数、查看报警和事件。

现场设备：

电机：驱动控制板最终控制的交流或直流电机。

传感器：速度编码器、电流互感器、电压互感器、温度传感器等，提供反馈信号给驱动控制板。

执行器：如制动器、接触器等。

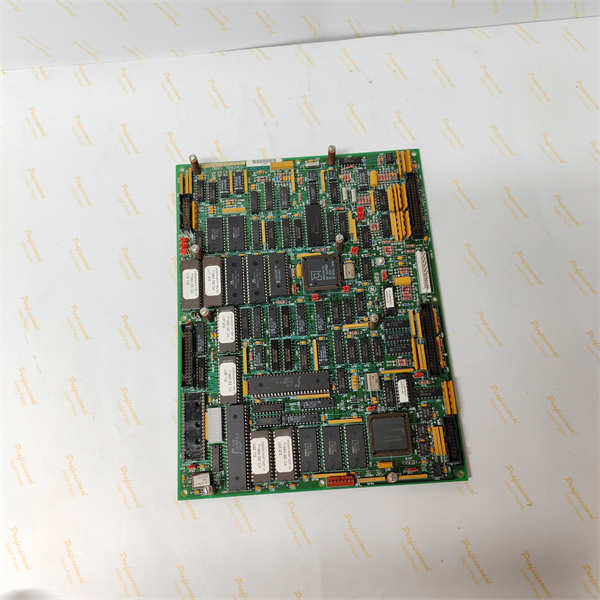

531X301DCCAFG2 GE

安装与维护

安装前准备：在安装GE 531X301DCCAFG2驱动控制板之前，务必详细阅读GE Mark V系列驱动控制系统的官方手册以及531X301DCCAFG2模块的特定安装指南。确保安装环境符合模块的工作温度和湿度要求，并避免强烈的电磁干扰。

安装时，请确保所有系统电源已完全切断，并采取必要的安全隔离措施。该模块通常作为PC板安装在驱动器柜内的指定插槽或支架上。将模块正确插入到相应的连接器中，确保与背板或其他互连板的连接牢固可靠。连接电源线和信号线时，请严格按照GE提供的接线图和标准进行布线，确保所有接线正确、牢固，并进行适当的屏蔽和接地，以保证信号完整性和系统可靠性。

维护建议：为确保GE 531X301DCCAFG2控制板和整个Mark V驱动控制系统的长期稳定运行和高性能，建议执行以下预防性维护措施：

定期目视检查：定期检查模块及所有连接电缆是否有物理损伤、绝缘老化、腐蚀或松动。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。

LED指示灯监控：如果模块配备有LED指示灯，监控其状态以获取运行信息和故障指示。

系统诊断：利用GE的专用诊断工具和软件（如Mark V HMI或工程工具），定期对驱动控制板和整个驱动系统进行诊断测试。检查模块的状态、事件日志和报警信息，及时发现并解决潜在的电气、通信或控制问题。

固件和参数备份：定期备份驱动控制板的固件和配置参数，以便在需要更换模块或恢复系统时能够快速恢复。

环境监测：确保模块所在环境的温度、湿度和振动水平始终在允许范围内，以延长模块寿命。

专业维护：任何故障诊断和维修工作应由经过GE认证且熟悉Mark V驱动系统和相关安全规程的专业技术人员进行。切勿在不熟悉操作或未断电的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。

产品保障

我们对GE 531X301DCCAFG2驱动控制板提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
