4352B TRICONEX 通信模块

Description

TRICONEX 4352B是一款高性能的通信模块（TCM-Tricon Communication Module），专为Triconex安全仪表系统（SIS）设计。作为Triconex三模冗余（TMR）架构的重要组成部分，TRICONEX 4352B旨在确保在最严苛的工业环境中，控制器、工作站以及其他关键设备之间能够进行鲁棒且高度可靠的数据交换。它在石油和天然气、炼油、化工、电力生成等对安全性和可用性要求极高的行业中扮演着至关重要的角色，通过实现安全关键数据和过程信息的无缝传输，保障操作安全。

TRICONEX 4352B的突出特点是其通信接口的多样性和冗余支持。它配备了两个100 Mbps光纤以太网端口（使用MT-RJ连接器，适用于62.5/125 um光纤电缆），以及四个RS-232/RS-485串行端口，从而提供了极大的连接灵活性，能够兼容新旧设备和各种网络配置。该模块支持多种通信协议，包括TriStation、Modbus、TCP/IP、SNTP、ICMP、UDP/IP、TSAA（带IP组播）、Triconex Peer-to-Peer等，能够满足不同应用场景的通信需求。其内置的诊断端口和冗余通信路径设计，确保了即使在网络故障或模块故障的情况下，也能实现连续通信，极大地提升了系统的可用性和可靠性。

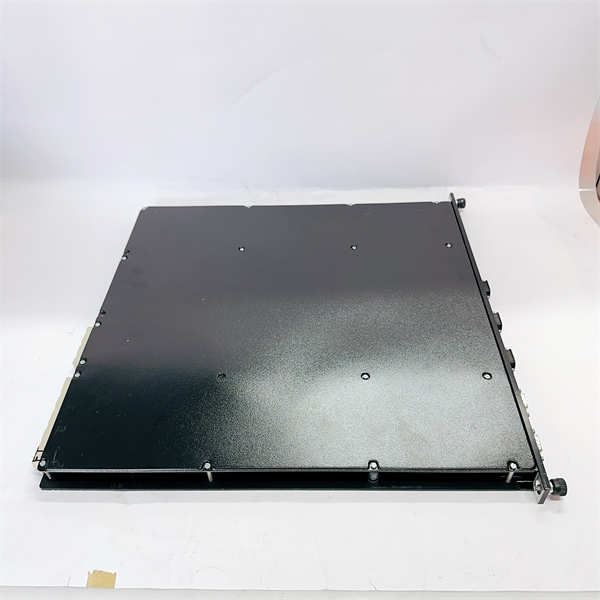

4352B TRICONEX

技术规格

产品型号:4352B

制造商:Triconex(Schneider Electric旗下品牌)

产品类型:通信模块(TCM-Tricon Communication Module)

处理器:32位RISC处理器

内存:4 MB RAM,2 MB ROM

网络端口:2个100 Mbps光纤以太网端口(MT-RJ连接器，支持62.5/125 um光纤)

串行端口:4个9针RS-232/RS-485串行端口

调试端口:1个9针调试端口

支持I/O点数:可扩展至256

通讯协议:TriStation,Modbus,TCP/IP,SNTP,ICMP,UDP/IP,TSAA(IP Multicast),Triconex Peer-to-Peer,GPS(通过外部设备)

冗余支持:支持冗余通信路径

状态指示灯:Module Status(Pass,Fault,Active),Port Activity(TX,RX)

工作温度:-40°C至+85°C

存储温度:-55°C至+90°C

相对湿度:≤95%(非冷凝)

物理尺寸:230 mm x 170 mm x 80 mm(近似)

重量:约5 kg

安全认证:SIL 3,TUV

主要特点和优势

TRICONEX 4352B通信模块以其卓越的通信能力和对安全性的高度关注，为关键工业应用提供了无与伦比的可靠性和灵活性：

高可靠性和冗余通信：作为Triconex SIS的一部分，4352B支持冗余通信路径。即使其中一条网络链路或一个模块发生故障，冗余设计也能确保通信的持续性和数据完整性，从而最大限度地减少系统停机时间，并保障安全关键操作的连续性。

灵活多样的连接选项：模块配备了两个100 Mbps光纤以太网端口和四个RS-232/RS-485串行端口。光纤以太网端口提供了抗电磁干扰能力强、传输距离远的优势，而串行端口则确保了与传统设备的兼容性。这种多样性使得4352B能够适应各种工业现场的复杂网络环境。

广泛的协议支持：TRICONEX 4352B支持包括TriStation、Modbus、TCP/IP、SNTP、TSAA等在内的多种主流工业通信协议。这使得Triconex系统能够与各种HMI（人机界面）、SCADA（监控与数据采集）系统、DCS（分布式控制系统）以及其他第三方设备进行无缝集成和数据交换。

为安全关键应用设计：4352B专为安全仪表系统设计，符合严格的行业安全标准（如SIL 3，TUV认证）。它确保了安全关键数据的可靠传输，对于紧急停车系统（ESD）、火气系统（F&G）等至关重要。

易于诊断和维护：模块提供了状态指示灯（Pass,Fault,Active）和端口活动指示灯（TX,RX），以及一个专用的调试端口，这些功能有助于操作员和维护人员快速识别通信问题并进行故障排除，提高了系统的可维护性。

适应恶劣工业环境：TRICONEX 4352B能够在-40°C至+85°C的宽温度范围内稳定工作，并能承受高达95%的相对湿度（非冷凝），确保在石油和天然气、化工等恶劣工业环境中的长期可靠运行。

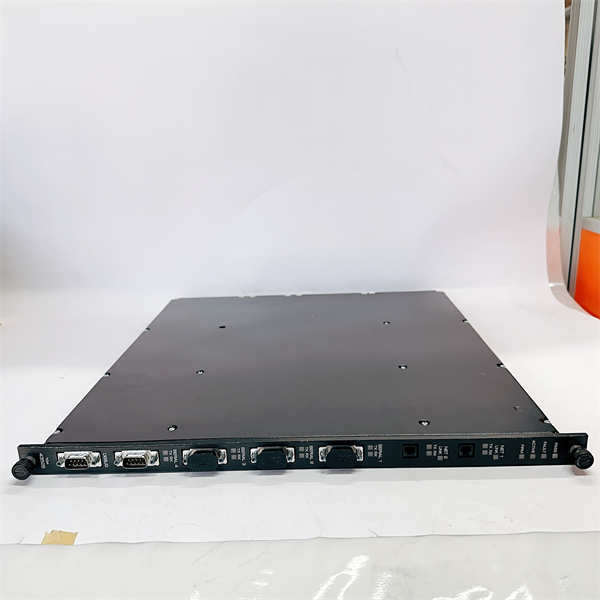

4352B TRICONEX

应用领域

TRICONEX 4352B通信模块主要应用于对安全性、可靠性和可用性要求极高的工业自动化领域，是构建关键安全仪表系统的核心组件：

石油和天然气行业：在炼油厂、海上钻井平台、天然气处理厂等场所，用于紧急停车系统（ESD）、火气系统（F&G）和高完整性压力保护系统（HIPPS），确保安全关键数据在控制器、上位机和现场设备之间的实时传输，以防止灾难性事故。

化工和石化行业：在生产有毒、易燃或易爆介质的化工厂中，TRICONEX 4352B用于连接安全控制系统与过程控制系统、监测设备和执行器，实现对危险过程的精确监控和安全联锁。

电力生成行业：在火力发电厂、核电站等，用于保护汽轮机、锅炉和其他关键设备的控制系统，防止发生故障，确保电力供应的稳定和人员安全。它还可用于实现与电网监控系统的通信。

冶金行业：在钢铁、铝等金属生产过程中，用于高炉、轧机等关键设备的超温、超压保护和自动化控制，确保生产安全和设备寿命。

其他需要高安全性和高可用性的工业场所：例如，在水处理、采矿、制药、制浆造纸等行业中，任何需要对关键过程进行安全控制和高效通信的应用，TRICONEX 4352B都能提供可靠的解决方案。

安装与维护

安装前准备：

在安装TRICONEX 4352B通信模块之前，务必仔细阅读Triconex系统安装手册和4352B模块的详细技术文档，了解所有电气连接规范、安全注意事项和环境要求。在进行任何操作前，请确保Triconex系统已断电，并采取适当的锁定/挂牌程序，防止意外通电。检查TRICONEX 4352B模块的包装是否完好，确认其型号为4352B。将4352B模块小心地插入Triconex机箱的指定通信模块插槽中，确保模块完全插入并固定。根据系统设计，正确连接光纤以太网电缆和/或串行电缆到模块的相应端口。请确保光纤电缆符合要求的类型（62.5/125 um）和连接器类型（MT-RJ）。

维护建议：

为了确保TRICONEX 4352B通信模块的长期稳定运行和Triconex系统的最高可用性，建议定期进行维护：

定期检查：定期检查4352B模块的物理连接是否牢固，包括其在机箱中的插入状态以及所有光纤和串行电缆的连接情况。

环境清洁：保持机箱内部清洁，定期清除4352B模块表面的灰尘，以确保良好的散热。

状态监测：通过模块上的LED诊断指示灯（PASS,FAULT,ACTIVE,TX,RX）和TriStation 1131软件，持续监测TRICONEX 4352B的运行状态和通信活动。一旦发现任何异常，应立即查明原因并采取纠正措施。

通信测试：定期进行通信链路的测试，确保数据传输的完整性和及时性。

固件更新：根据Triconex（Schneider Electric）的建议，定期检查并更新模块固件，以获取最新的功能、性能改进和安全补丁。

故障排除：利用模块上的调试端口和TriStation 1131的诊断功能，进行通信问题的深入故障排除。所有维修或更换操作应由经过Triconex专业培训的合格人员进行。4352B支持热插拔功能，允许在系统在线运行时进行更换，从而最大限度地减少停机时间并简化维护操作。

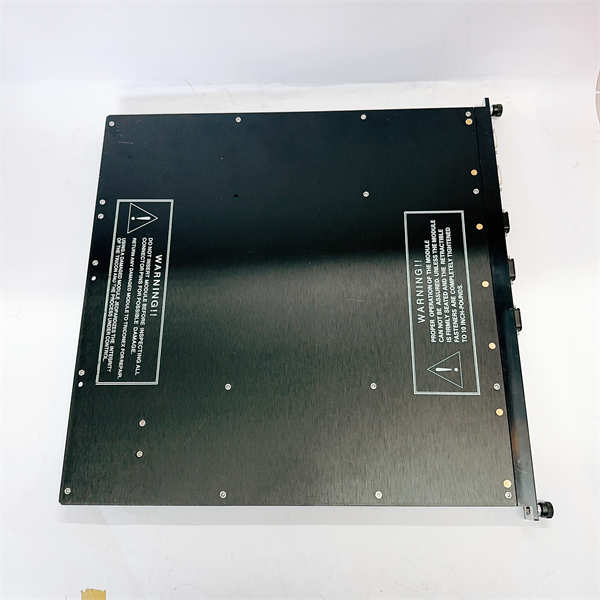

4352B TRICONEX

产品保障

Triconex(Schneider Electric旗下品牌)对TRICONEX 4352B通信模块提供严格的产品保障。
