4351B TRICONEX Tricon通信模块(TCM)

Description

Triconex 4351B是一款关键的Tricon通信模块(TCM)，由Triconex（现为施耐德电气旗下品牌）设计和制造。作为Triconex高完整性、容错安全仪表系统(SIS)的重要组成部分，4351B模块在工业自动化和控制领域扮演着至关重要的角色，它主要负责Tricon控制器与其他系统设备之间的通信和数据交换。

4351B模块是Triconex DCS(分布式控制系统)中用于工业过程控制的通信模块。它提供多种通信接口，包括四个串行端口和两个网络端口（RJ-45铜缆以太网），支持多种工业通信协议，如TriStation（Triconex专有协议）、Modbus(RTU/TCP/IP)、TCP/IP、SNTP（时间同步）、TSAA（支持IP组播）和Trimble GPS等。尽管TCM模块本身不采用三重模块冗余(TMR)架构，但它兼容并用于Tricon系统（Tricon v10.0及更高版本），而Tricon系统本身就是基于TMR架构，确保了整个系统的高可靠性和高容错性。4351B模块的可靠通信能力和多协议支持，使其成为连接Tricon安全系统与上位控制系统、HMI、其他控制器以及诊断工具的关键桥梁。

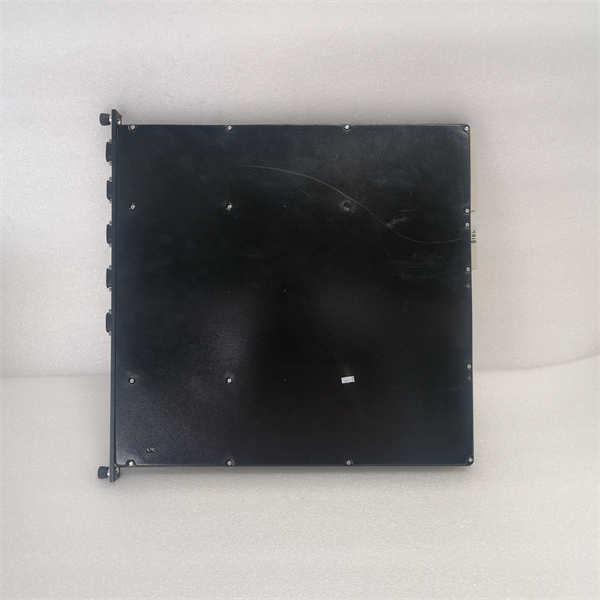

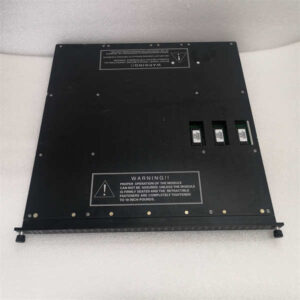

4351B TRICONEX

技术规格

产品型号:4351B

制造商:Triconex(现为Schneider Electric旗下品牌)

产品类型:Tricon通信模块(TCM)

兼容系统:Tricon v10.0及更高版本

串行端口:4个RS-232/RS-485端口，DB-9连接器

 -每个串行端口独立寻址，可配置为Modbus主站或从站。

 -串行端口#1支持Modbus或Trimble GPS接口。

 -串行端口#4支持Modbus或TriStation接口。

串行通信速率:每个端口高达115.2 Kbps；所有四个串行端口的总聚合数据速率为460.8 Kbps。

网络端口:2个10/100BaseT以太网端口，RJ-45连接器(型号4351A,4351B,4353)

 (注：另有光纤版本4352A,4352B,4354使用MT-RJ连接器)

网络通信速率:铜缆以太网端口:10/100 Mbps

端口隔离:500 VDC隔离

支持协议:TriStation,Modbus(RTU/TCP/IP Master/Slave),TCP/IP,ICMP,SNTP,TSAA(支持IP组播),Trimble GPS,Peer-to-Peer(UDP/IP),Peer-to-Peer Time Synchronization,Jet Direct(网络打印),Embedded OPC Server(部分型号如4353和4354)

最大TCM数量:单个Tricon系统最多支持4个TCM模块(需占用2个逻辑插槽)

电源输入:24V DC(典型值)

工作温度:-40°C至+70°C(-40°F至+158°F)

存储温度:-40°C至+85°C(-40°F至+185°F)

湿度:5%至95%(非冷凝)

状态指示灯:PASS(通过),FAULT(故障),ACTIVE(活动),FIRM(固件),LINK(链路),TX(发送),RX(接收)

危险区域认证:IEC 61508 SIL 3(Tricon系统整体认证)

尺寸(宽x高x深):约16 cm x 16 cm x 12 cm

重量:约0.8 kg(1.76 lbs)-3.18 kg(7 lbs)

热备用功能:不支持TCM模块的热备用，但可以在线更换故障TCM模块

主要特点和优势

Triconex 4351B Tricon通信模块凭借其强大的通信能力和对高可靠性系统的支持，具备以下显著特点和优势：

多协议支持与广泛连接性：4351B模块集成了4个串行端口和2个以太网端口，并支持包括TriStation、Modbus、TCP/IP在内的多种工业通信协议。这使得Tricon控制器能够灵活地与各种上位机系统（如DCS、SCADA）、HMI、其他PLC、诊断工具以及现场Modbus设备进行数据交换。

增强系统集成：作为Tricon安全仪表系统的一部分，4351B确保了关键安全数据能够可靠、高效地传输。通过以太网接口，它可以无缝集成到现有的企业网络和控制系统中，实现数据的集中管理和分析，同时保持安全系统的独立性。

高可靠性设计：尽管TCM模块本身不采用TMR，但它专为Tricon系统的严格要求而设计，具有高端口隔离（500 VDC），能够承受工业环境的挑战。它允许在线更换故障模块，从而最大程度地减少系统停机时间。

灵活的配置选项：串行端口可以灵活配置为Modbus主站或从站，适应不同的通信需求。用户可以通过TriStation工具为Tricon变量分配别名，以便Modbus设备访问，简化了系统集成。

支持安全相关应用：4351B模块与通过IEC 61508 SIL 3认证的Tricon系统配合使用，确保在紧急停机(ESD)、防火防爆(F&G)和涡轮机控制等安全关键应用中，通信的完整性和可靠性得到保障。

实时数据访问与诊断：通过支持SNTP和Peer-to-Peer时间同步协议，4351B有助于确保整个系统的时间精确性，这对于事件排序和故障诊断至关重要。同时，模块上的状态指示灯和系统诊断功能有助于快速识别通信问题。

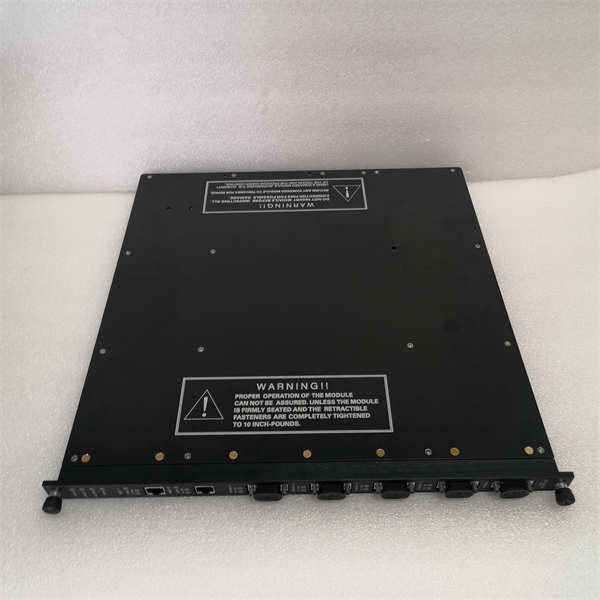

4351B TRICONEX

应用领域

Triconex 4351B Tricon通信模块作为Triconex安全仪表系统的关键组件，广泛应用于对安全、可靠性和通信有极高要求的各个工业领域：

石油和天然气：在炼油厂、石化厂、海上钻井平台、天然气处理和管道输送站中，作为紧急停机系统(ESD)、火气检测系统(F&G)和燃烧器管理系统(BMS)的通信接口，确保生产过程的安全运行和人身财产安全。

化工和制药：在高风险化工过程和制药生产中，用于实现安全联锁、紧急停车和过程控制，确保化学反应的稳定性和安全性，以及产品质量的合规性。

电力行业：在发电厂（包括核电、火电、水电）和变电站中，用于汽轮机超速保护、锅炉安全联锁、发电机组保护以及其他关键设备的通信和安全监控。

其他重工业：在冶金、采矿、造纸和水泥等行业中，对于涉及高温、高压或有毒物质的危险工艺，提供可靠的通信接口，以确保生产过程的安全性。

安装与维护

安装前准备：在安装Triconex 4351B Tricon通信模块之前，请务必仔细阅读Triconex系统的安装手册和所有相关的安全指南。确保所有安装工作在断电状态下进行，并严格遵守所有适用的电气安全规范和局部规章。检查安装位置是否满足模块的环境要求（如温度、湿度、电磁兼容性），并确保有足够的空间用于散热和接线。将4351B模块插入Triconex机架的指定逻辑插槽中，并确保连接器完全插入并锁定到位。正确连接所有串行通信电缆、以太网网络电缆，并确保所有连接牢固可靠，接地良好。

维护建议：为确保Triconex 4351B的长期可靠运行和最佳性能，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积，并检查所有连接端子是否紧固。确保Triconex机架内部清洁，通风良好，以防止模块过热。利用TriStation 1131软件或其他系统诊断工具，定期检查4351B模块的诊断状态、错误日志和通信状态。观察模块上的LED状态指示灯，以便快速识别运行异常或故障。虽然TCM模块不支持热备用，但它允许在控制器在线运行时更换故障模块。在进行任何维护或更换操作前，务必遵循严格的安全程序，断开相关电源，并由经过Triconex培训的专业人员进行。更换模块后，应进行适当的功能测试以验证通信链路的正常运行。

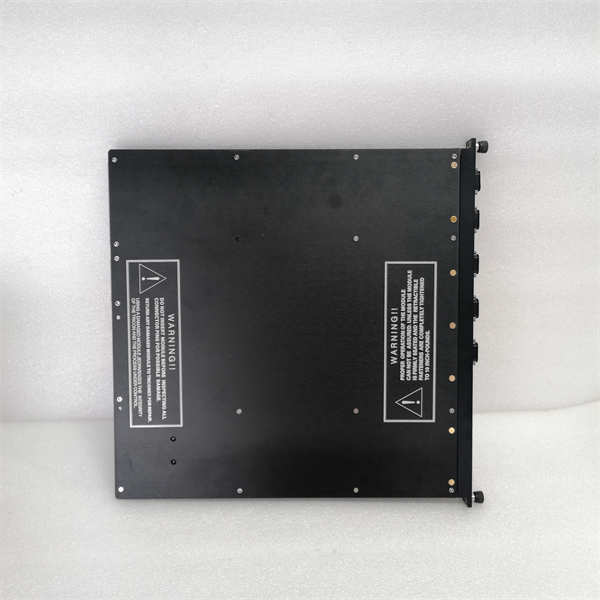

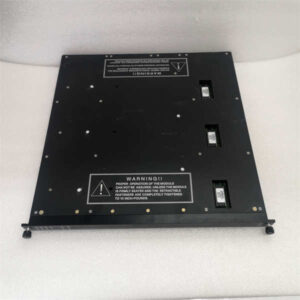

4351B TRICONEX

产品保障

Triconex(施耐德电气旗下品牌)对4351B Tricon通信模块提供全面的产品保障，这充分体现了我们对产品质量和客户安全的高度承诺。
