BENTLY 3500/25 149369-01 继电器输出模块 – 3500 系列核心，工业设备紧急联锁首选！

描述

BENTLY 3500/25 149369-01 是 BENTLY Nevada（现属 GE 工业系统）3500 机械保护系统（MPS）中的 “执行型” 核心组件，本质是一款继电器输出模块（Relay Output Module），专门负责将系统内监测模块（如振动、转速模块）的报警信号，转化为可驱动外部执行机构的硬件动作。在整套监测系统里，它不像BENTLY 3500/22M 那样采集设备信号，也不像BENTLY 3500/20 那样负责数据通信，而是扮演 “桥梁” 角色 —— 一边接收监测模块的报警指令，一边触发电磁阀、紧急停机开关（ESD）等执行器，直接实现设备的安全保护。

咱们在工业现场调试时，经常能看到BENTLY 3500/25 149369-01 与其他模块搭配工作。比如火电机组的汽轮机监测系统中，当BENTLY 3500/15 转速模块检测到超速，会将报警信号传给BENTLY 3500/25 149369-01，它随即触发继电器动作，切断汽轮机供油电磁阀，实现紧急停机；在石化厂的压缩机系统里，它还能接收BENTLY 3500/22M 振动模块的超标信号，关闭进气阀门，避免设备损坏。可以说，BENTLY 3500/25 149369-01 是 3500 系统从 “监测” 到 “保护” 的最后一环，没有它，监测数据就没法转化为实际的安全动作，设备安全就少了关键保障。

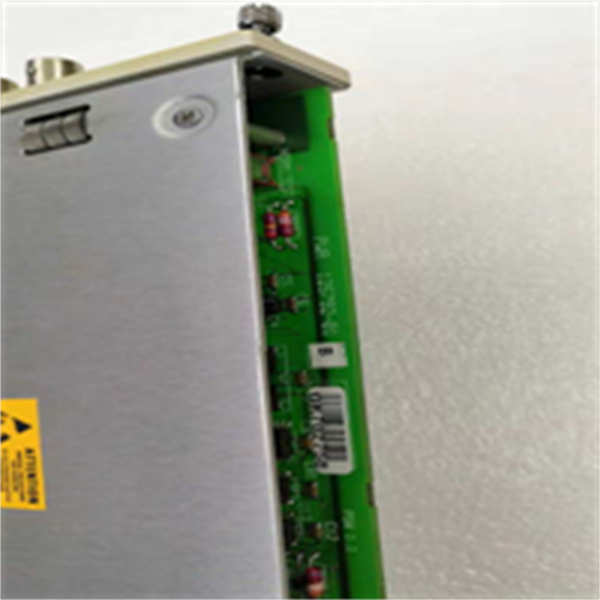

3500/25 149369-01 BENTLY

主要特点和优势

BENTLY 3500/25 149369-01 最核心的优势是高可靠性的继电器输出设计 —— 它配备 8 路独立继电器，每路均采用双触点（Double-Pole）冗余结构，就算其中一个触点出现接触不良，另一个触点仍能正常工作，避免因单点故障导致联锁失效。这种设计在安全仪表系统（SIS）中尤为关键，比如在核电机组的循环泵保护中，BENTLY 3500/25 149369-01 的双触点能确保停机指令 100% 传递，杜绝安全隐患。

其次是完善的故障诊断能力。模块能实时监测自身继电器触点状态、供电电压稳定性，一旦发现继电器粘连、线路开路等故障，会立即通过 3500 系统诊断接口输出故障代码，维护人员不用拆模块就能定位问题 —— 比如看到 “触点粘连” 代码，直接更换对应继电器即可，不用逐个排查线路，大大缩短停机时间。同时，它符合安全完整性等级（SIL）2 认证和美国石油学会（API）670 标准，在石油化工、核电等高危行业的安全应用中完全合规，不用担心不符合行业规范的问题。

另外，它的组态灵活性和环境适应性也很突出。通过BENTLY 3500/92 组态软件，咱们能自由设置每路继电器的动作逻辑 —— 比如 “报警立即动作”“延时 3 秒动作”，还能定义动作方式（常开 / 常闭），适配不同设备的保护需求；而且BENTLY 3500/25 149369-01 能在 – 40°C 至 70°C 的宽温范围工作，湿度耐受度达 95%（非凝结），防护等级为 IP20，就算是北方冬季的露天设备间、南方夏季的湿热车间，也能稳定运行，不会因环境变化导致继电器误动作。

The BENTLY 3500/25 149369-01 distinguishes itself with its redundant double-pole relay design across 8 independent channels. This configuration eliminates single-point failures, ensuring critical safety interlocks—such as emergency shutdowns (ESD)—remain reliable even if one contact malfunctions. Compliant with SIL 2 (IEC 61508) and API 670 standards, it meets the stringent safety requirements of high-risk industries like petrochemicals and nuclear power, providing operators with confidence in its performance.

Equipped with real-time diagnostic capabilities, the module proactively monitors relay contact health and power supply stability, transmitting fault codes via the 3500 system’s interface to streamline troubleshooting. Its wide operating temperature range (-40°C to 70°C) and IP20 protection rating enable consistent performance in harsh industrial environments, from dusty power plants to humid chemical facilities. The flexibility to configure relay logic (e.g., immediate vs. delayed action) via the 3500/92 software further enhances its adaptability to diverse rotating equipment protection scenarios.

BENTLY 3500/25 149369-01 技术规格

参数名称	参数值
产品型号	3500/25 149369-01
制造商	BENTLY Nevada（GE）
产品类型	继电器输出模块（3500 系列机械保护系统组件）
继电器输出路数	8 路（每路双触点，Double-Pole）
每路触点容量	5A @ 250V AC / 5A @ 30V DC
供电电压	24V DC（±10%）
工作温度范围	-40°C 至 70°C
存储温度范围	-55°C 至 85°C
湿度耐受度	95% 相对湿度（非凝结）
安全认证	SIL 2（IEC 61508）、API 670、CE、UL
兼容机架	3500/05（5 槽机架）、3500/10（10 槽机架）
物理尺寸（长 × 宽 × 高）	101.6mm × 165.1mm × 25.4mm
重量	约 230g
防护等级	IP20（模块本体）
诊断功能	继电器触点状态监测、供电故障检测

应用领域

BENTLY 3500/25 149369-01 的应用场景，全围绕 “需要紧急联锁保护的旋转设备” 展开，电力行业是它的核心阵地。在火电机组的汽轮机保护系统中，当BENTLY 3500/15 转速模块检测到转速超过额定值的 110%，会立即给BENTLY 3500/25 149369-01 发送报警信号，模块随即触发 2 路继电器动作 —— 一路切断汽轮机高压主汽门电磁阀，另一路触发控制室声光报警，双保险确保汽轮机快速停机，避免叶片断裂。

在石油化工行业，BENTLY 3500/25 149369-01 是催化裂化装置主风机、加氢装置循环氢压缩机的 “安全闸”。主风机运行时，若BENTLY 3500/22M 振动模块检测到轴承振动超标，模块会驱动继电器关闭风机进口导流阀，同时打开放空阀，防止风机因振动过大导致叶轮损坏；循环氢压缩机的轴位移超标时，它还能触发紧急切断阀，阻断氢气供应，避免爆炸风险。

除此之外，在冶金行业的高炉鼓风机、水泥行业的回转窑驱动系统中，BENTLY 3500/25 149369-01 也能发挥作用 —— 只要设备需要通过硬件联锁实现紧急保护，它就能精准执行指令，将监测数据转化为实际的安全动作，为设备运行筑起最后一道防线。

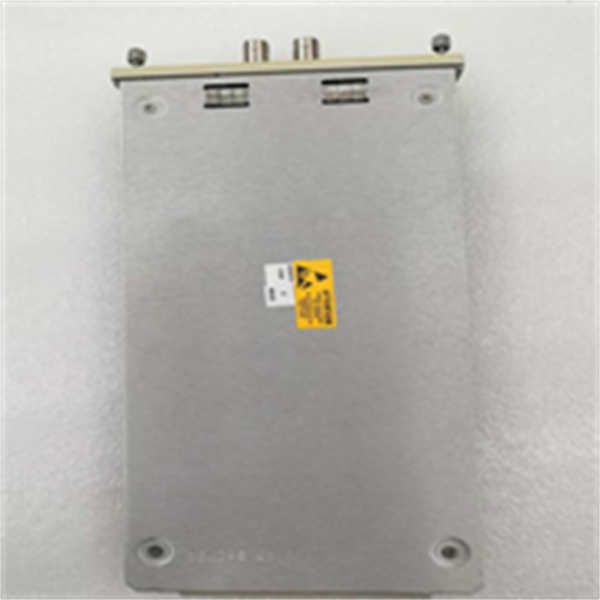

3500/25 149369-01 BENTLY

安装与维护

安装前准备：安装BENTLY 3500/25 149369-01 前，首先要确认 3500 机架已断电，避免带电插拔损坏模块内继电器；然后检查机架插槽是否有金属碎屑或灰尘，可用干燥软布擦拭干净，防止接触不良；还要提前通过BENTLY 3500/92 软件预设模块地址和继电器动作逻辑（如 “常开触点报警闭合”），避免安装后因参数不匹配导致误动作；另外，核对执行机构线缆规格 —— 驱动电磁阀建议用 1.5mm² 屏蔽线，确保继电器触点能稳定承载电流，避免线路过热。

维护建议：日常维护BENTLY 3500/25 149369-01 时，每周要检查模块状态指示灯 —— 绿灯常亮表示正常，黄灯闪烁说明继电器故障，红灯常亮则是供电异常，需及时排查；每季度要手动测试继电器动作，通过组态软件发送模拟报警信号，观察执行机构是否正常响应，防止触点氧化导致动作失效；每半年要清洁模块表面和机架插槽，用压缩空气吹掉灰尘，别用湿布或清洁剂，防止短路；要是模块出现故障需要更换，记得先备份旧模块的组态数据，新BENTLY 3500/25 149369-01 安装后直接导入配置，就能快速恢复工作，减少停机时间。
