3BSE066498R1 ABB PM856K01 CPU单元 – System 800xA 集成，模块化设计！

描述

ABB PM856K01是 AC 800M 系列的核心控制器模块，专为工业自动化系统设计，可无缝集成于 ABB 800xA 扩展自动化平台，承担逻辑控制、数据采集和设备联动的核心功能。该控制器采用 Motorola 68040 处理器（25MHz 主频）和 8MB 动态 RAM（电池备份），支持 IEC 61131-3 标准编程语言（梯形图、功能块图等），适配中小型工业控制场景，如离散制造生产线、能源管理系统和过程监控设备。

PM856K01配备双以太网端口和 RS-232/485 串行接口，支持 PROFIBUS DP、Modbus RTU 等主流工业协议，可直接连接 S800 系列 I/O 模块（如 AI810 模拟量输入、DO810 数字量输出）及第三方设备（如变频器、传感器）。其 IP20 防护等级和 – 20°C 至 + 60°C 宽温工作范围，确保在粉尘、振动等恶劣工业环境中稳定运行，平均无故障时间（MTBF）超过 8 万小时。

作为 800xA 系统的关键组件，PM856K01支持离线组态与在线调试，通过 Control Builder M 软件可实现逻辑仿真、参数优化和远程监控，显著降低工程实施难度。其模块化设计允许灵活扩展 I/O 点数（最大 256 点），满足不同规模项目的控制需求。

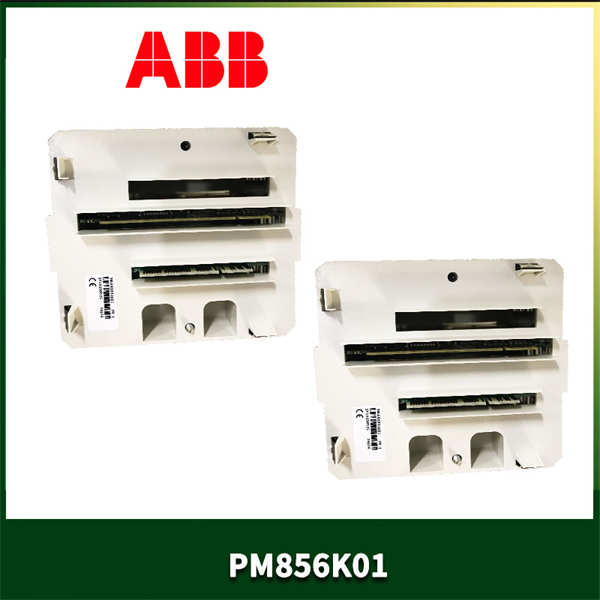

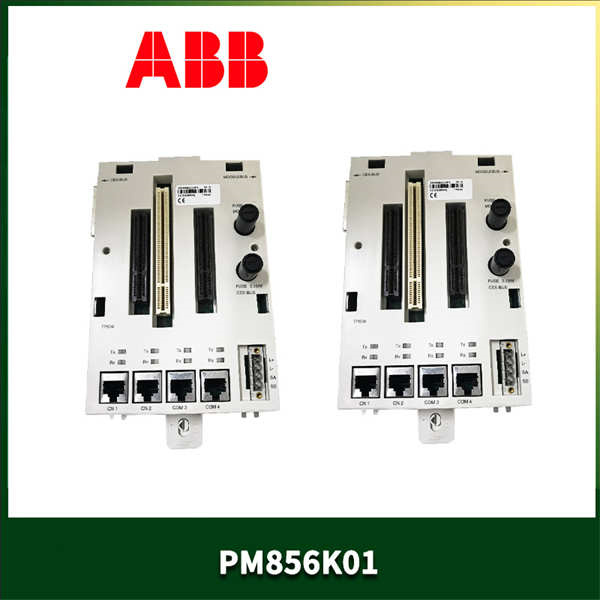

ABB PM856K01

技术规格

主要特点和优势

高可靠性设计：采用双电源输入（24V DC）冗余方案，主电源故障时自动切换至备用电源，确保系统无间断运行。内置硬件看门狗和自诊断功能，实时监测处理器、内存和通信状态，故障时通过 LED 指示灯报警并记录事件日志，缩短故障排查时间。

灵活通信与集成：支持多协议并行运行，可同时连接 HMI、PLC、智能仪表等设备，通过 PROFIBUS DP 实现远程 I/O 扩展（最大距离 1km），通过以太网与 800xA 系统通信，实现全厂数据集中监控。兼容第三方设备（如西门子 S7 系列 PLC、罗克韦尔变频器），保护用户既有投资。

模块化扩展能力：通过背板总线连接 S800 系列 I/O 模块，支持模拟量（4-20mA/0-10V）、数字量（24V DC）、温度（PT100）等信号类型，单控制器最多扩展 16 个 I/O 模块，适配多样化控制需求。支持热插拔技术，可带电更换 I/O 模块，减少维护停机时间。

简化工程实施：通过 Control Builder M 软件实现离线编程、逻辑仿真和在线调试，支持程序模块化设计，提升开发效率。系统配置文件可通过 CompactFlash 卡快速备份与恢复，方便批量部署和版本管理。支持在线固件升级，无需中断系统运行即可获取新功能。

应用领域

离散制造：在电子元件装配线中，PM856K01通过 PROFIBUS DP 连接机器人和传送带系统，实现 PCB 板的自动上料、焊接和检测。其高速计数功能（10kHz）可精确控制贴片机定位，将元件贴装精度提升至 ±0.05mm，生产效率提高 20%。

能源管理：在分布式光伏电站中，控制器采集逆变器输出电流、电压数据，通过 Modbus RTU 协议上传至监控系统，动态调节光伏阵列倾角，优化发电效率。冗余电源设计确保在极端天气下监控系统持续运行，减少数据丢失风险。

市政基础设施：在城市供水加压站，PM856K01接收压力传感器信号，通过 PID 算法调节水泵变频器频率，将管网压力稳定在 0.4-0.6MPa 范围，避免爆管或供水不足。通过以太网与 SCADA 系统通信，实现远程启停控制和故障报警，降低人工巡检成本。

食品饮料：在啤酒灌装线中，控制器联动灌装阀和液位传感器，实现瓶罐定位、定量灌装和封口检测的全自动控制。其抗干扰设计可抵御灌装车间的水汽和电磁干扰，确保生产过程稳定，批次合格率达 99.5% 以上。

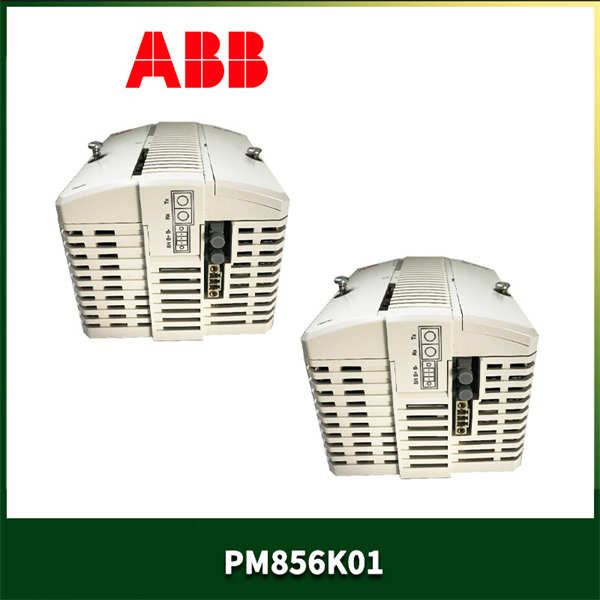

ABB PM856K01

相关产品

1. ABB AI810：16 通道模拟量输入模块，支持 4-20mA 信号采集，精度 ±0.1%，与PM856K01配套用于传感器数据采集。
2. ABB DO810：16 通道数字量输出模块（继电器型），支持 250V AC 负载，适配PM856K01的执行器控制需求。
3. ABB CI854AK01：PROFIBUS DP 主站模块，扩展PM856K01的总线通信能力，支持连接第三方从站设备。
4. ABB SA801F：24V DC 冗余电源模块，为PM856K01提供稳定供电，主备电源切换时间＜5ms。
5. ABB DI802：8 通道数字量输入模块（24V DC），用于采集限位开关、按钮等信号，与控制器形成完整控制回路。
6. ABB Control Builder M：PM856K01专用编程软件，支持 IEC 61131-3 标准编程语言和系统组态。

安装与维护

安装前准备：将PM856K01安装于 35mm 标准 DIN 导轨，控制柜内预留至少 50mm 散热空间，环境温度控制在 – 20°C 至 + 60°C。电源接线需区分主备回路，推荐使用 2.5mm² 屏蔽电缆，接地电阻＜1Ω 以抑制电磁干扰。通信线缆需单独穿管敷设，避免与动力电缆并行。

维护建议：每日检查控制器 LED 指示灯状态（绿色运行、红色故障），每月用压缩空气清洁模块表面灰尘。每季度通过软件备份系统配置和程序，存储于安全介质。RAM 备份电池寿命约 3 年，低电量报警时需及时更换（型号 CR2032），更换前确保系统供电正常以防数据丢失。定期检查 I/O 模块接线端子，防止松动导致信号异常。
