3BSE050091R65 ABB 张力控制器 – PROFIBUS-DP通信，防水防尘，高效生产！

ABB PFEA112-65 3BSE050091R65 是 ABB Tension Electronics 系列的高端型号，专为重型卷材加工场景设计，支持双路张力传感器信号输入（0-20mA/0-10V），可实现 ±0.1% 满量程（FS）的高精度张力测量与动态调节。作为PFEA112-20 的升级版本，该模块通过IP65 防护等级和扩展通信协议显著提升复杂工况下的稳定性，其核心价值在于通过330Hz 信号处理频率和自适应滤波技术（0.1-100ms 可调），确保金属箔、厚纸板、复合薄膜等材料在高速卷绕、精密涂布等工艺中的张力稳定性，有效降低材料拉伸变形和断裂风险。

分类：

描述

ABB PFEA112-65 3BSE050091R65 是 ABB Tension Electronics 系列的高端型号，专为重型卷材加工场景设计，支持双路张力传感器信号输入（0-20mA/0-10V），可实现 ±0.1% 满量程（FS）的高精度张力测量与动态调节。作为PFEA112-20 的升级版本，该模块通过IP65 防护等级和扩展通信协议显著提升复杂工况下的稳定性，其核心价值在于通过330Hz 信号处理频率和自适应滤波技术（0.1-100ms 可调），确保金属箔、厚纸板、复合薄膜等材料在高速卷绕、精密涂布等工艺中的张力稳定性，有效降低材料拉伸变形和断裂风险。



该模块采用 16 位 Σ-Δ 模数转换器和 FPGA 处理器，支持 A+B（总和）及 A-B（差值）输出模式，适配双传感器冗余测量场景。其紧凑设计（144mm×80mm×35mm）和IP65 防护等级（标准型）可耐受粉尘、油污及短期喷水，满足 IEC 60529 工业环境要求。模块内置自动校准（AUTO ZERO）和过压保护（30V DC），通过 2×16 字符液晶屏实时显示张力值、传感器状态及故障代码，显著降低维护复杂度。



作为 ABB 分布式控制系统（DCS）的关键节点，PFEA112-65 支持Profibus DP、CAN、Modbus RTU、Ethernet/IP等工业总线协议，可无缝集成至 ABB AC 800PEC 控制系统或第三方 PLC/DCS 平台。其开放式架构允许用户自定义 PID 调节、动态补偿等控制算法，适配不同材料的动态响应需求。

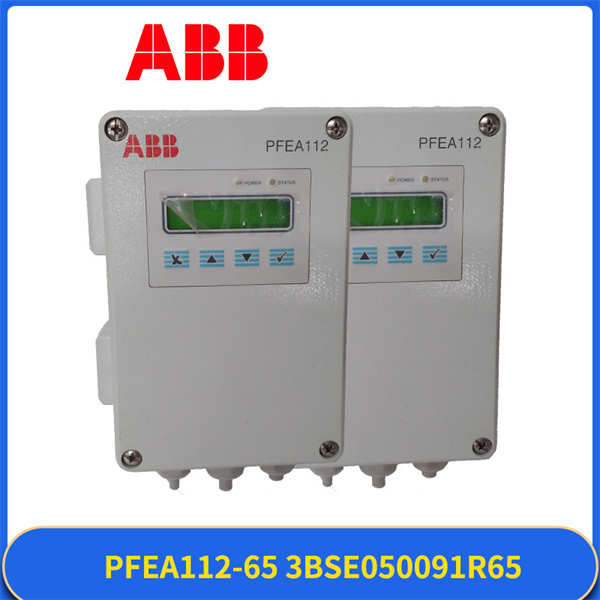

ABB PFEA112-65 3BSE050091R65

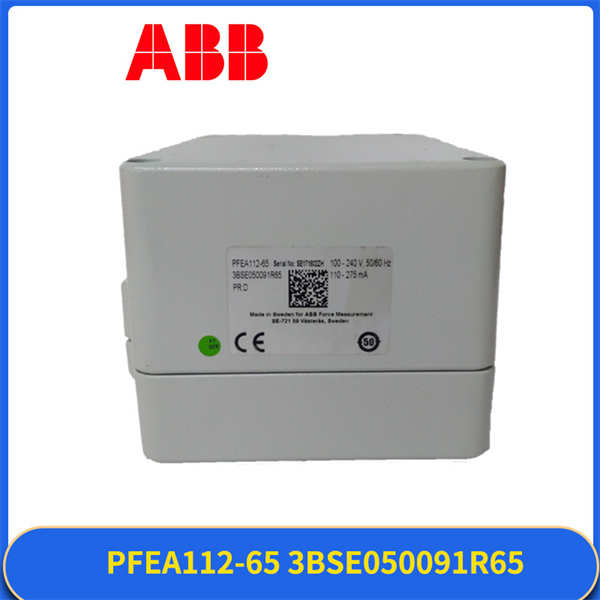

ABB PFEA112-65 3BSE050091R65

技术规格

参数名称 参数值
产品型号 ABB PFEA112-65 3BSE050091R65
制造商 ABB
产品类型 张力控制模块
输入信号 2 路差分输入（支持张力传感器信号）
输出信号 0-10V DC 或 4-20mA（可配置）
控制精度 ±0.1% 满量程（FS）
信号处理频率 330Hz
电源电压 24V DC（±15% 波动）
功耗 ≤8W
通信协议 Profibus DP、CAN、Modbus RTU、Ethernet/IP
工作温度 -20°C 至 + 60°C（无冷凝）
安装方式 标准 DIN 导轨固定（需 PE 接地）
防护等级 IP65（IEC 60529）
尺寸 / 重量 144×80×35mm / 0.5kg
输入阻抗 10kΩ
输出负载 最大 100mA（电流输出模式）
校准功能 零点自动校准（AUTO ZERO）
显示界面 2×16 字符液晶屏 + 物理按键

主要特点和优势

  1. 严苛环境适应性



  • IP65 防护等级：通过防尘、防喷水设计，可稳定运行于炼油厂、轧钢厂等多尘、潮湿环境。
  • 宽温特性：工作温度范围 – 20°C 至 + 60°C，适应北方冬季低温或南方高温高湿环境。
  • 抗干扰能力：特殊接地设计强化抗电磁干扰（EMI）能力，通过 10-500Hz 振动试验（IEC 60068-2-6），确保信号完整性。



  1. 高精度动态控制



  • 双传感器冗余：支持 A+B/A-B 输出模式，实时补偿温度漂移和机械振动影响，提升复杂工况下的张力稳定性。
  • Select I/O 增强功能：通过标准化 I/O 机柜设计减少后期更改影响，显著提升项目执行效率。



  1. 智能诊断与保护



  • 多重安全机制：内置断线检测、过压保护（30V DC）和过载报警功能，异常时自动触发安全停机并记录事件日志。
  • 双冗余电源输入（24VDC）：主电源故障时无缝切换至备用电源，保障系统连续运行。



  1. 灵活通信与兼容性



  • 多协议支持：除 Profibus DP 外，新增 Ethernet/IP 协议，可与西门子 PLC、罗克韦尔控制系统无缝对接。
  • 扩展协同能力：兼容 PX UB 201 绝缘放大器、NASM 01 从站模块，实现信号隔离与远程 I/O 扩展（最大距离 1km）。



  1. 便捷运维与扩展



  • 模块化设计：支持单通道更换，无需整体断电。通过 ABB Control Builder 软件可远程监控通道状态、下载配置文件，实现预防性维护。
  • 用户自定义算法：开放式架构允许用户编写 PID 调节、动态补偿等控制逻辑，适配特殊材料的动态响应需求。

应用领域

  1. 金属加工行业



  • 铝箔轧制：在冷轧机后段实时监测箔材张力，联动液压伺服系统补偿轧制力波动，保障箔材厚度均匀性（±1μm）。IP65 防护适应轧机强油污环境。
  • 铜带分切：通过双传感器冗余测量，动态调整磁粉离合器扭矩，减少分切边缘毛刺，提升成品率至 98% 以上。



  1. 新能源领域



  • 锂电池极片涂布：在高速涂布生产线中，通过张力反馈控制涂布头进给速度，减少极片褶皱和断裂，提升电池良品率至 98% 以上。智能诊断功能实时预警材料缺陷，降低废品率。
  • 光伏组件封装：在 EVA 胶膜层压过程中，精确控制胶膜张力，确保组件密封性和抗老化性能。



  1. 包装与印刷



  • 重型纸箱生产线：在五层瓦楞纸板复合工段，通过张力闭环控制调节热压机压力，减少纸板翘曲变形（≤±0.5mm/m）。
  • 柔版印刷：在宽幅薄膜印刷机中，联动变频器优化放卷 / 收卷速度，确保套印精度（≤±0.1mm）。



  1. 纺织与复合材料



  • 工业帆布织造：在剑杆织机中监测经纱张力波动，联动电子送经系统优化织轴转速，降低断经率至05 次 / 千纬以下。
  • 碳纤维预浸料制备：在浸胶工序中，通过动态张力控制保障树脂浸润均匀性，提升复合材料力学性能（拉伸强度偏差≤±3%）。

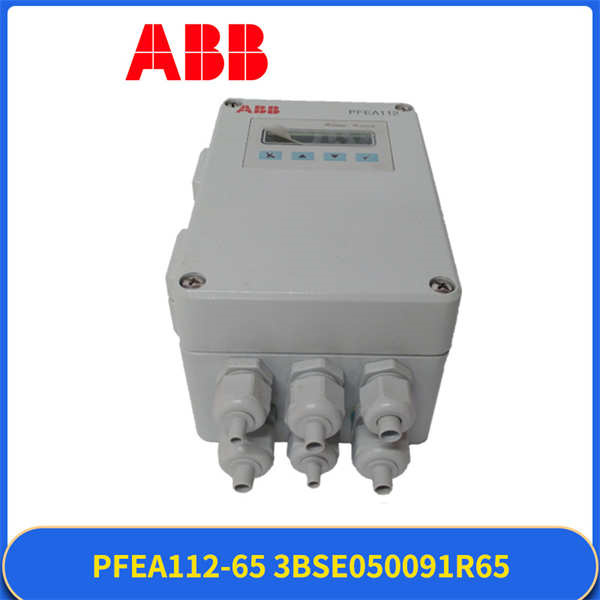

ABB PFEA112-65 3BSE050091R65

ABB PFEA112-65 3BSE050091R65

相关产品

  1. ABB PFCL/PFTL 系列张力传感器：与PFEA112-65形成完整张力测量系统，提供2-100kN 量程选择，支持多辊张力分布监测。
  2. ABB PX UB 201 绝缘放大器：扩展输出能力，支持 ±10V 信号隔离放大，适配远距离传输场景（最大 500 米）。
  3. ABB NASM 01 模拟从站模块：通过冗余总线实现远程 I/O 扩展（最大距离 1km），适用于分布式产线部署。
  4. ABB AC 800PEC 控制器：高性能 DCS 平台，可与PFEA112-65无缝集成，实现张力控制与工艺参数协同优化。
  5. ABB S800 I/O AI810：升级版模拟输入模块，支持 HART 协议和无线传输，可替代PFEA112-65实现智能化改造。
  6. ABB 8311 冗余电源模块：为PFEA112-65提供稳定电力支持，确保冗余系统持续运行。

安装与维护

安装前准备：



  • 机械固定：使用扭矩扳手将模块固定于标准 DIN 导轨（扭矩值 1.5N・m），确保端子排接线牢固（推荐 22-16AWG 屏蔽线缆）。DIN 导轨需通过 PE 接地端子可靠连接至机柜保护地，接地电阻应小于 1Ω 以抑制电磁干扰。
  • 信号匹配：信号输入端串联 250Ω 电阻（4-20mA 信号）以匹配 PLC/DCS 输入阻抗。对于 IP65 防护场景，需使用防水型电缆接头。



维护建议：



  • 定期检查：每季度使用压缩空气清洁模块表面灰尘，防止积尘影响散热。检查 LED 状态指示灯，绿色常亮表示正常运行，黄色闪烁提示通道故障。
  • 固件升级：每年通过 ABB Control Builder 软件进行固件升级，获取最新抗干扰算法和诊断功能。长期运行系统建议每 5 年更换模块以维持最佳性能。
  • 传感器校准：若传感器零点漂移超过 ±0.5% FS，需通过面板按键重新校准。对于高精度应用，建议每半年进行一次全量程校准。
