3BSE042244R1 ABB PP826 5.7英寸触摸屏 – 清晰显示，操作直观，

描述

ABB PP826 3BSE042244R1是 ABB Panel 800 系列的核心操作员面板，专为工业自动化系统设计，提供高效的人机交互界面。作为ABB Panel 800系列的典型代表，该产品集成 5.7 英寸 STN-LCD 显示屏（320×240 像素分辨率），支持动态数据显示、参数设置、报警管理和配方处理功能，可无缝连接 PLC、变频器、智能仪表等设备，广泛应用于化工、电力、智能工厂等场景。

PP826配备双以太网端口（10/100Mbps）和双 RS-232C 接口，支持 Modbus TCP、EtherNet/IP 等工业协议，可通过 Panel Builder 800 组态软件进行图形化编程，实现界面布局、逻辑控制和数据交互的定制化开发。其 IP65 防护等级和 – 20°C 至 + 50°C 宽温工作范围，确保在粉尘、油污等恶劣环境中稳定运行，平均无故障时间（MTBF）超过 5 万小时。

作为工业控制系统的 “可视化窗口”，PP826支持多语言界面切换（中 / 英 / 德等）和用户权限管理，可实时监控生产流程、远程调整设备参数，并通过内置存储模块（支持 CF 卡扩展）实现历史数据记录和程序备份。其模块化设计允许灵活扩展功能模块（如 Wi-Fi、USB 接口），适配多样化工业需求。

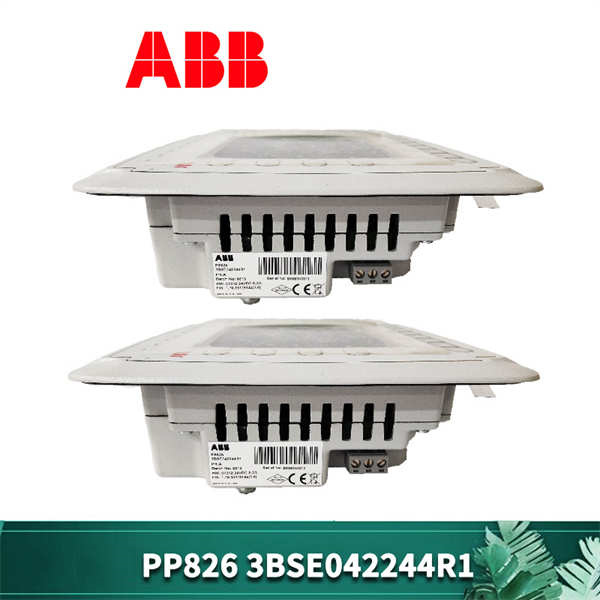

ABB PP826 3BSE042244R1

技术规格

主要特点和优势

高可靠性设计：采用全金属外壳和加固型薄膜按键，可承受 10 万次以上按压操作。内置硬件看门狗和自诊断功能，实时监测电源、通信和显示状态，故障时通过声光报警提示并记录事件日志，缩短维护响应时间。

灵活交互与集成：支持多任务并行处理，可同时显示工艺流程图、趋势曲线和报警列表。通过以太网与 PLC（如 ABB AC 800M 系列控制器）实时通信，实现数据双向传输（如将PM866K01的控制参数同步显示于界面）。兼容第三方设备（如西门子 S7-300、罗克韦尔 ControlLogix），保护用户既有投资。

模块化扩展能力：通过扩展接口可连接 Wi-Fi 模块（实现无线监控）、USB 接口模块（支持 U 盘数据导出）和 PROFIBUS DP 主站模块（连接远程 I/O 设备）。支持热插拔技术，可带电更换扩展模块，减少维护停机时间。

高效组态与管理：Panel Builder 800 软件提供拖放式界面设计、变量映射和脚本编程功能，支持用户权限分级（管理员 / 操作员）和操作日志审计。通过 CF 卡可快速复制组态文件，实现多台设备的标准化部署。

应用领域

化工生产：在石油炼化装置中，PP826实时显示反应釜温度、压力曲线，操作员通过薄膜按键远程调节调节阀开度。其报警管理功能可及时推送异常信号（如温度超限），并触发联锁保护动作，提升工艺安全性。

电力能源：在燃气轮机控制系统中，面板连接PM866K01控制器，显示振动传感器、转速信号和燃料供给量，支持一键启停设备和参数优化。通过以太网与 SCADA 系统通信，实现全厂设备的集中监控和能耗分析。

智能工厂：在汽车总装线中，PP826联动机器人、AGV 小车和视觉检测设备，显示生产节拍、质量追溯数据和设备状态。其配方管理功能可快速切换不同车型的装配参数，生产效率提高 20%。

市政设施：在污水处理厂中，面板接收 pH 值、流量传感器信号，通过 PID 算法调节曝气机频率，将出水水质稳定在一级 A 标准。支持历史数据查询和报表生成，帮助运维人员优化设备运行策略，降低能耗 30%。

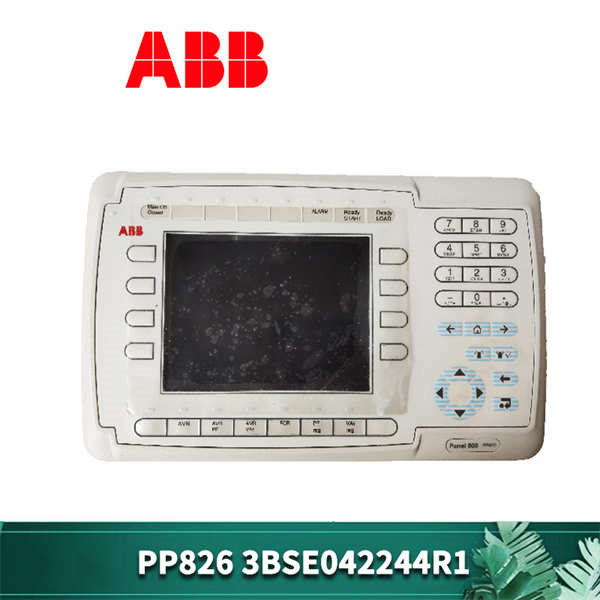

ABB PP826 3BSE042244R1

相关产品

1. ABB PM866K01：AC 800M 系列高性能控制器，与PP826配套使用，实现逻辑控制和数据采集功能。
2. ABB AI810：16 通道模拟量输入模块，支持 4-20mA 信号采集，为PP826提供传感器数据。
3. ABB CI854A-EA：PROFIBUS DP 主站模块，扩展PP826的总线通信能力，支持连接第三方从站设备。
4. ABB Panel Builder 800：PP826专用组态软件，支持图形化编程和界面设计。
5. ABB SA801F：24V DC 冗余电源模块，为PP826提供稳定供电，主备电源切换时间＜5ms。
6. ABB PP846：PP826的升级版，配备 7 英寸 TFT 彩色触摸屏，支持更高分辨率和更复杂的界面设计。

安装与维护

安装前准备：根据开孔尺寸（138×103mm）在控制柜面板上切割安装孔，确保边缘平整。使用 M4 螺丝固定面板支架，预留至少 50mm 散热空间。电源接线需区分正负极（24V DC），推荐使用 2.5mm² 屏蔽电缆，接地电阻＜1Ω 以抑制电磁干扰。通信线缆需单独穿管敷设，避免与动力电缆并行。

维护建议：每月用软布清洁显示屏表面，避免使用有机溶剂。每季度通过 CF 卡备份组态文件和历史数据，存储于安全介质。薄膜按键寿命约 5 万次，出现响应延迟时需及时更换按键模块。定期检查以太网接口连接状态，确保通信稳定。
