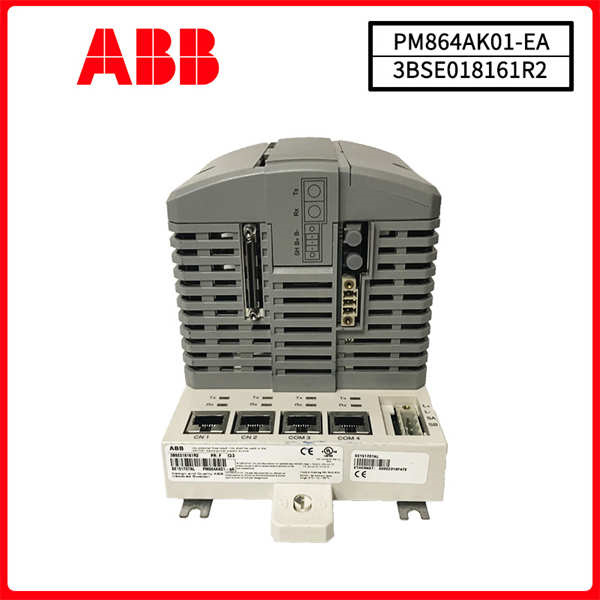

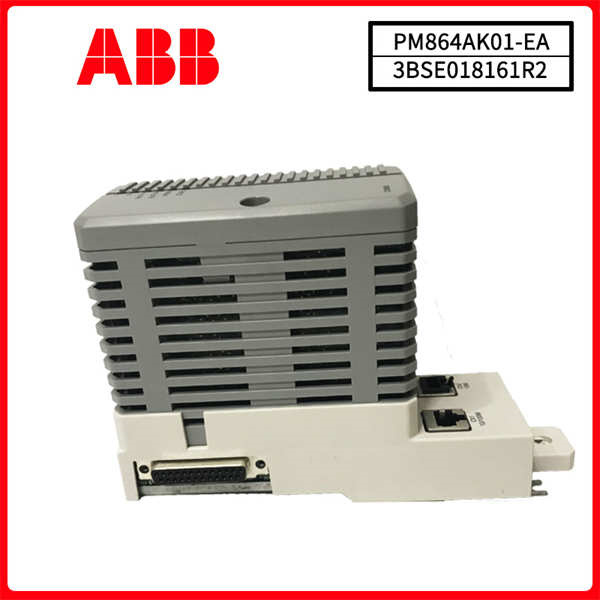

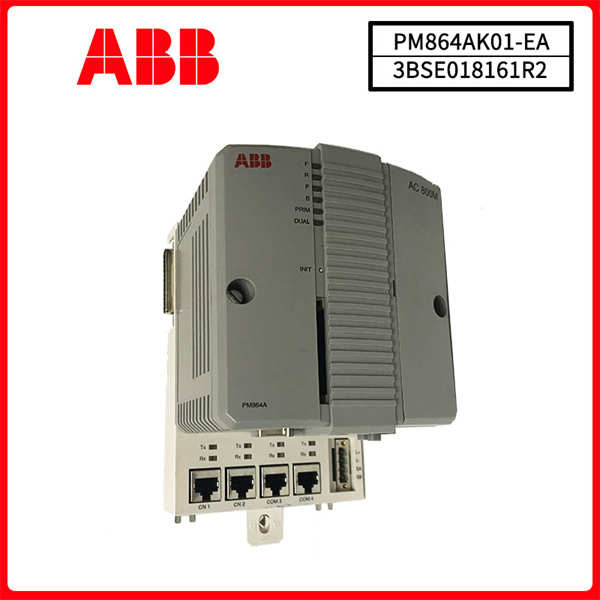

3BSE018161R2 ABB PM864AK01-eA CPU模块 – 高性能冗余，工业大脑核心！

描述

ABB PM864AK01-eA 3BSE018161R2是 AC 800M 系列的核心控制器模块，专为工业自动化系统设计，可无缝集成于 ABB 800xA 扩展自动化平台，承担复杂过程控制、数据采集和设备联动的核心功能。该控制器采用 MPC 862 处理器（96MHz 主频）和 32MB 动态 RAM（电池备份），支持 IEC 61131-3 标准编程语言（梯形图、功能块图等），适配中大型工业控制场景，如化工生产、电力能源和智能工厂。

PM864AK01-eA配备双以太网端口（10/100Mbps）和双 RS-232C 接口，支持 PROFIBUS DP、Modbus TCP、EtherNet/IP 等主流工业协议，可直接连接 S800 系列 I/O 模块（如 AI810 模拟量输入、DO810 数字量输出）及第三方设备（如变频器、智能仪表）。其 IP20 防护等级和 – 20°C 至 + 60°C 宽温工作范围，确保在粉尘、振动等恶劣工业环境中稳定运行，平均无故障时间（MTBF）超过 8 万小时。

作为 800xA 系统的关键组件，PM864AK01-eA支持离线组态与在线调试，通过 Control Builder M 软件可实现逻辑仿真、参数优化和远程监控，显著降低工程实施难度。其模块化设计允许灵活扩展 I/O 点数（最大 96 点），并支持 CPU 冗余配置，切换时间＜10ms，满足高可用性要求。

ABB PM864AK01-eA 3BSE018161R2

技术规格

主要特点和优势

高可靠性设计：采用双电源输入（24V DC）冗余方案，主电源故障时自动切换至备用电源，确保系统无间断运行。内置硬件看门狗和自诊断功能，实时监测处理器、内存和通信状态，故障时通过 LED 指示灯报警并记录事件日志，缩短故障排查时间。

灵活通信与集成：支持多协议并行运行，可同时连接 HMI、PLC、智能仪表等设备，通过 PROFIBUS DP 实现远程 I/O 扩展（最大距离 1km），通过以太网与 800xA 系统通信，实现全厂数据集中监控。兼容第三方设备（如西门子 S7 系列 PLC、罗克韦尔变频器），保护用户既有投资。

模块化扩展能力：通过背板总线连接 S800 系列 I/O 模块，支持模拟量（4-20mA/0-10V）、数字量（24V DC）、温度（PT100）等信号类型，单控制器最多扩展 16 个 I/O 模块，适配多样化控制需求。支持热插拔技术，可带电更换 I/O 模块，减少维护停机时间。

高速处理性能：96MHz 主频处理器和 32MB 内存，可实现 0.15ms/1000 布尔运算的处理速度，满足高速实时控制需求。支持多任务并行处理，可同时运行 32 个应用程序，适应复杂工艺逻辑。

应用领域

化工生产：在石油炼化装置中，PM864AK01-eA通过 PROFIBUS DP 连接反应釜温度传感器和调节阀，实现温度、压力的闭环控制。其冗余设计确保在催化剂注入等关键环节无中断运行，工艺稳定性提升 30%。

电力能源：在燃气轮机控制系统中，控制器采集振动传感器、转速信号，通过 Modbus TCP 协议上传至监控系统，动态调整燃料供给量，将发电效率优化至 92% 以上。冗余电源设计确保在电网波动时监控系统持续运行。

智能工厂：在汽车总装线中，PM864AK01-eA联动机器人、AGV 小车和视觉检测设备，实现零部件自动装配和质量追溯。其高速计数功能（10kHz）可精确控制输送线节拍，生产效率提高 25%。

市政设施：在污水处理厂中，控制器接收 pH 值、流量传感器信号，通过 PID 算法调节曝气机频率，将出水水质稳定在一级 A 标准。通过以太网与 SCADA 系统通信，实现远程故障诊断和能耗分析，运维成本降低 40%。

ABB PM864AK01-eA 3BSE018161R2

相关产品

1. ABB AI810：16 通道模拟量输入模块，支持 4-20mA 信号采集，精度 ±0.1%，与PM864AK01-eA配套用于传感器数据采集。
2. ABB DO810：16 通道数字量输出模块（继电器型），支持 250V AC 负载，适配PM864AK01-eA的执行器控制需求。
3. ABB CI854A-EA：PROFIBUS DP 主站模块，扩展PM864AK01-eA的总线通信能力，支持连接第三方从站设备。
4. ABB SA801F：24V DC 冗余电源模块，为PM864AK01-eA提供稳定供电，主备电源切换时间＜5ms。
5. ABB PM864AK02：PM864AK01-eA的冗余升级版，支持双控制器热备，适用于高可用性要求的关键场景。
6. ABB Control Builder M：PM864AK01-eA专用编程软件，支持 IEC 61131-3 标准编程语言和系统组态。

安装与维护

安装前准备：将PM864AK01-eA安装于 35mm 标准 DIN 导轨，控制柜内预留至少 50mm 散热空间，环境温度控制在 – 20°C 至 + 60°C。电源接线需区分主备回路，推荐使用 2.5mm² 屏蔽电缆，接地电阻＜1Ω 以抑制电磁干扰。通信线缆需单独穿管敷设，避免与动力电缆并行。

维护建议：每日检查控制器 LED 指示灯状态（绿色运行、红色故障），每月用压缩空气清洁模块表面灰尘。每季度通过软件备份系统配置和程序，存储于安全介质。RAM 备份电池寿命约 3 年，低电量报警时需及时更换（型号 CR2032），更换前确保系统供电正常以防数据丢失。定期检查 I/O 模块接线端子，防止松动导致信号异常。
