3BSE011181R1 ABB PM511V16 CPU模块 – Advant Controller 450专用，稳定可靠！

描述

ABB PM511V16 3BSE011181R1是 ABB AC500-eCo 系列中的中型 PLC 控制器，作为PM511V08的升级型号，专为中型自动化系统设计，承担逻辑控制、过程调节和多设备协同管理功能。该控制器集成 32 位 ARM Cortex-M4 高性能处理器（100MHz），支持最多 512 点数字量 I/O 和 128 路模拟量扩展，通过模块化架构适配食品饮料、市政工程、智能仓储等领域的复杂控制需求。​

PM511V16强化了通信与扩展能力，内置 EtherNet/IP、Modbus TCP 双工业以太网接口，同时支持 PROFIBUS DP 主站 / 从站功能（需扩展模块），可直接连接 HMI、变频器、智能仪表等设备，实现多层级数据交互。其采用无风扇散热设计，配合 – 25°C 至 + 60°C 宽温运行范围和 IP20 防护等级，能在工业控制柜内稳定运行。支持 CODESYS V3 编程环境和 IEC 61131-3 标准语言，程序可与 AC500 系列高端型号兼容，便于用户后期系统扩容。​

通过双冗余电源输入和在线程序下载功能，PM511V16可显著提升系统可用性，减少停机风险。搭配 ABB PS502 冗余电源模块和 CM574 通信模块，能快速构建高可靠性控制网络，满足中型生产线对自动化精度和稳定性的双重需求。​

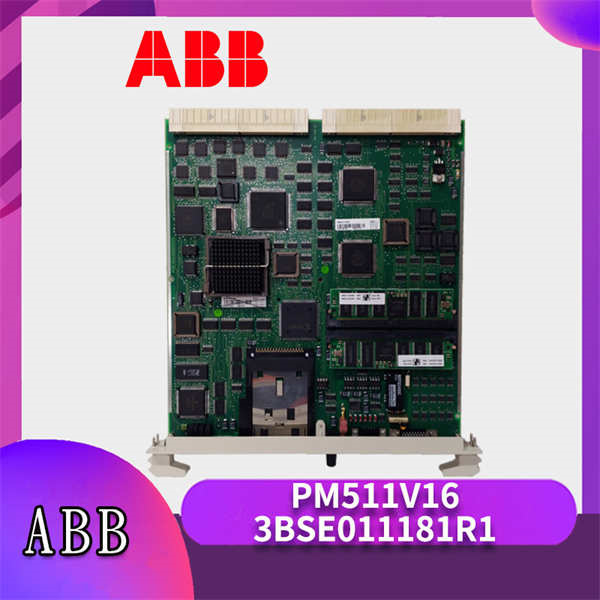

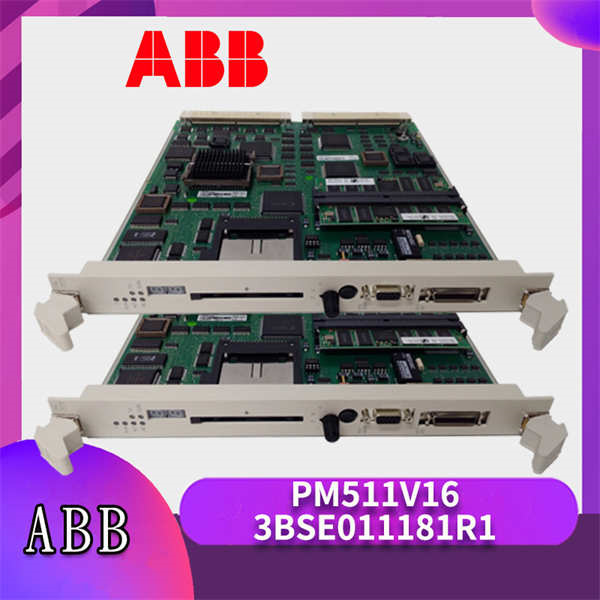

ABB PM511V16 3BSE011181R1

技术规格​

​

​

主要特点和优势​

增强型处理性能：PM511V16搭载 100MHz 处理器，指令执行速度提升 25%，支持复杂逻辑运算与多回路 PID 调节并行处理，可满足中型生产线的实时控制需求（控制周期低至 1ms）。1MB 程序内存可存储更多工艺配方，适配多品种柔性生产场景。​

全能通信架构：相比PM511V08新增 1 路 EtherNet/IP 接口，支持同时连接 HMI 和 MES 系统；通过 CM574 模块可扩展 PROFIBUS DP 主站功能，实现对第三方从站设备的集中控制，通信速率最高达 12Mbps，数据传输延迟＜5ms。​

灵活扩展能力：支持最多 16 个扩展模块（是PM511V08的 2 倍），可混合配置数字量、模拟量、特殊功能模块（如高速计数、脉冲输出），通过背板总线实现模块即插即用，扩展过程无需重新布线。​

高可靠性设计：通过 EN 61000-6-2 工业抗扰度测试，能抵御 10V/m 电磁干扰；双冗余电源输入（24V DC）确保主电源故障时无缝切换，平均无故障时间（MTBF）超过 12 万小时，降低系统维护成本。​

平滑升级兼容：程序与 AC500 系列高端型号（如 PM554）完全兼容，PM511V08用户可直接迁移程序；支持与 AC500-S 安全系列模块协同工作，满足功能安全要求（SIL 2）。​

应用领域​

中型食品生产线：在果汁灌装联合体中，PM511V16控制清洗、杀菌、灌装、装箱全流程设备，通过 512 点 I/O 采集各环节传感器信号（如液位、压力、温度），输出控制 16 台伺服电机和 32 路电磁阀，实现每分钟 120 瓶的生产效率。通过 EtherNet/IP 同步上传生产数据至 ERP 系统，支持批次追溯与质量分析。​

市政污水处理厂：在日处理量 5 万吨的污水处理项目中，控制器接收 128 路模拟量信号（pH、DO、污泥浓度等），通过 PID 算法调节 8 台曝气风机和 4 套加药系统，将出水 COD 控制在 50mg/L 以下。借助 PROFIBUS DP 主站功能集中管理 20 台电动阀门，实现沉淀池自动排泥与滤池反冲洗的精准控制。​

智能仓储系统：在立体仓库的出入库输送线中，PM511V16协调堆垛机、环形穿梭车、提升机的联动运行，通过高速计数模块采集编码器信号实现毫米级定位，同时通过 Modbus RTU 连接 24 个仓位检测传感器，支持每小时 300 托盘的周转效率，满足电商物流的高吞吐量需求。​

汽车零部件生产：在汽车座椅装配线上，控制器通过脉冲输出模块控制 6 轴伺服定位系统，配合模拟量模块调节焊接电流与压力，实现座椅骨架的自动化焊接。通过 EtherNet/IP 与机器人控制器通信，完成工序协同与故障互锁，提升装配合格率至 99.8%。​

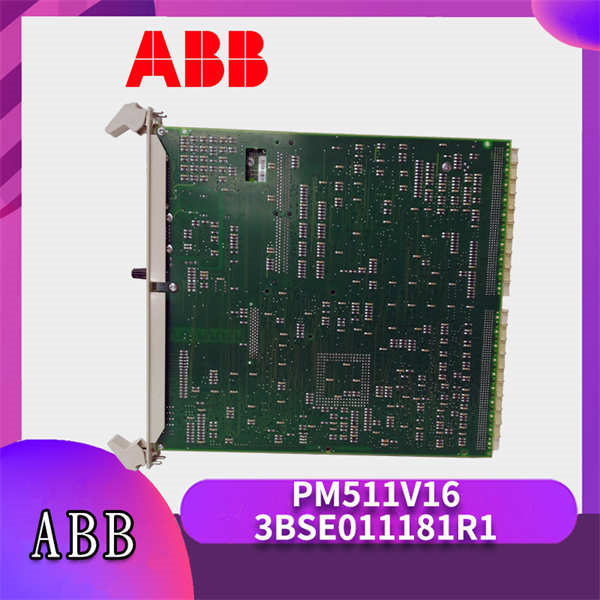

ABB PM511V16 3BSE011181R1

相关产品​

1. ABB PM511V08：基础款紧凑型 PLC，I/O 扩展能力减半，适用于小型单机控制，可作为PM511V16的低配替代方案。​
2. ABB DI522：32 路数字输入模块，适配PM511V16扩展，支持 24V DC 信号采集与光电隔离，提升系统抗干扰性。​
3. ABB DO522：32 路数字输出模块，与PM511V16配套使用，提供晶体管输出（5A / 点），支持高速脉冲输出（最高 100kHz）。​
4. ABB AI532：16 路模拟输入模块，扩展PM511V16的信号采集能力，支持 4-20mA/0-10V 信号，精度达 ±0.1% FS。​
5. ABB CM574：PROFIBUS DP 主站模块，为PM511V16扩展 DP 主站功能，支持最多 32 个从站设备管理。​
6. ABB PS502：冗余电源模块，为PM511V16提供双路 24V DC 供电，切换时间＜10ms，确保供电连续性。​
7. ABB CP600：1 英寸触摸屏 HMI，通过 EtherNet/IP 与PM511V16通信，支持多语言界面与数据趋势图显示。​

安装与维护​

安装前准备：将PM511V16安装于标准 35mm DIN 导轨，确保模块间距≥20mm 以利散热。扩展模块需通过背板连接器依次连接，PROFIBUS 总线需终端匹配（120Ω 电阻）并单端接地。通信线缆建议使用屏蔽双绞线（EtherNet/IP 推荐 CAT 5e），电源端子需拧紧（扭矩 0.5-0.8N・m），安装前需切断系统电源并佩戴防静电手环。​

维护建议：每日检查控制器运行指示灯（绿色常亮为正常），每月通过 CODESYS 软件备份程序与配置文件。每季度清洁模块表面灰尘，检查端子排接线是否松动。固件升级需使用 ABB Automation Builder 软件，升级前确保电源稳定并备份程序；扩展模块故障时可带电更换，PM511V16支持热插拔功能，更换过程不影响主程序运行。每年校验电源电压波动范围，确保在 18-30V DC 区间内。
