3BSC690076R5 SCHROFF VME-Bus 机架

描述

ABB 3BSC690076R5是一款关键的VME-Bus机架（或称VME-Bus子架），专为ABB的工业自动化和过程控制系统设计。作为VME（VERSAbus Module Eurocard）总线架构的核心物理平台，ABB 3BSC690076R5为安装和互连兼容VME标准的各类控制模块、I/O模块和通信模块提供了坚固且标准化的框架。VME总线以其高吞吐量、多主控能力和模块化扩展性而闻名，广泛应用于对实时性、可靠性和复杂性要求严苛的工业应用中。

ABB 3BSC690076R5的设计旨在确保系统组件之间的稳定电气连接和高效数据传输。它提供了标准的槽位，允许不同功能的模块（如CPU、内存、通信接口、模拟量和数字量I/O卡）方便地插入和拔出，从而实现系统的灵活配置、扩展和维护。这款机架通常是ABB大型DCS（分布式控制系统）或PLC（可编程逻辑控制器）系统架构的一部分，支撑着关键过程控制逻辑的运行。尽管VME技术在某些应用中已被更新的总线技术所取代，但由于其固有的可靠性和在现有工业设施中的广泛部署，ABB 3BSC690076R5在许多传统和关键基础设施中仍然扮演着不可或缺的角色。

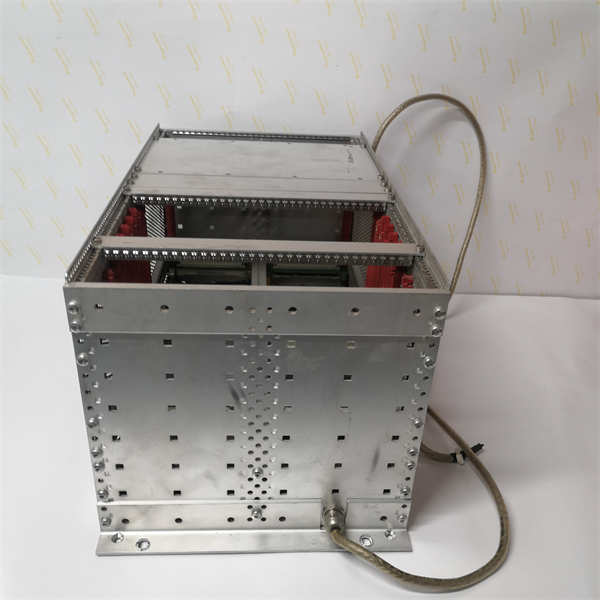

3BSC690076R5 SCHROFF

技术规格

产品型号：3BSC690076R5

制造商：ABB

产品类型：VME-Bus机架(VME-Bus Rack/Subrack)

总线类型：VME-Bus(VERSAbus Module Eurocard)

插槽数量：通常为多个标准VME插槽

安装方式：机柜式安装(Rack-mountable)

物理结构：坚固的金属结构，提供EMC保护

电源接口：用于连接VME总线背板电源

通信接口：VME总线背板连接所有模块

兼容性：兼容VME总线标准的所有模块

工作环境：工业级，符合DCS/PLC系统标准

主要特点和优势

ABB 3BSC690076R5 VME-Bus机架作为ABB控制系统的重要物理基础，具备以下核心特点和优势：

标准化VME架构：3BSC690076R5严格遵循VME总线标准，确保了与各种VME兼容模块（包括CPU、I/O卡、通信接口等）的通用性和互操作性。这种标准化设计极大地简化了系统集成，并允许用户根据应用需求灵活地选择和配置功能模块。

高可靠性和坚固耐用性：作为工业级设备，ABB 3BSC690076R5采用坚固的金属结构设计，能够承受工业现场严苛的环境条件，包括振动、冲击和电磁干扰。这种结构保证了内部电子组件的稳定运行，为关键过程的连续控制提供了可靠的物理平台。

优异的电气性能：机架内部的VME总线背板经过精密设计和制造，确保了模块之间的高速、无干扰数据传输和稳定的电源供应。它能够支持VME总线的高吞吐量特性，满足复杂控制系统对数据交换速度的要求。

模块化与可扩展性：ABB 3BSC690076R5提供了多个标准槽位，支持即插即用，允许用户根据需要轻松添加或更换功能模块。这种模块化设计不仅简化了系统安装和升级，也降低了维护成本，因为只需更换故障模块而非整个系统。

易于维护与故障诊断：VME机架的设计通常会考虑到维护便利性，使得技术人员能够方便地访问和更换模块。配合ABB控制系统的诊断工具，可以快速定位和解决模块层面的故障，缩短系统停机时间。

兼容现有系统：对于已部署ABB VME-Bus技术的现有工业设施，ABB 3BSC690076R5是维护、扩展或替换旧有系统组件的理想选择，确保了长期投资的价值和系统运行的连续性。

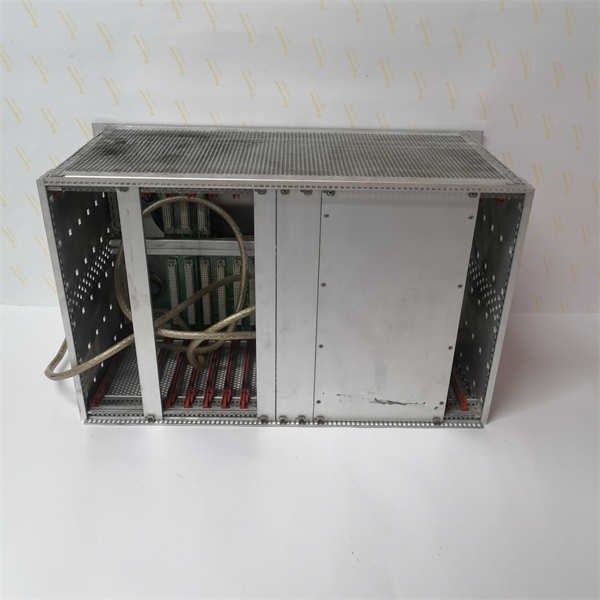

3BSC690076R5 SCHROFF

应用领域

ABB 3BSC690076R5 VME-Bus机架广泛应用于需要高可靠性、模块化和实时处理能力的工业自动化和过程控制系统中，尤其是在ABB的传统DCS和PLC架构中扮演基础角色：

大型过程控制系统：在石化、电力、冶金、制浆造纸、水处理等大型连续过程工业中，3BSC690076R5作为DCS（如ABB IndustrialIT或Symphony Plus系统）的核心组件，用于承载CPU、通信模块、各类模拟量/数字量I/O卡，实现对复杂生产流程的精确控制和监测。

关键基础设施：在发电厂、输变电站、核电设施等对系统稳定性和安全性要求极高的场合，ABB 3BSC690076R5提供了可靠的硬件平台，支持实现高可用性、冗余控制和安全联锁功能。

工厂自动化：在需要多轴同步、高速数据处理和复杂逻辑控制的自动化生产线中，VME机架可以作为高性能PLC或运动控制系统的基础，驱动机器人的精确动作或协调整个生产流程。

数据采集与监控系统：在各种工业监测和数据采集应用中，ABB 3BSC690076R5能够作为中央数据处理单元的载体，接收、处理和存储来自现场传感器的大量数据，并将其传输至SCADA或上位机系统进行分析。

科研和测试平台：由于VME总线的开放性和模块化特性，3BSC690076R5也常用于科研机构、大学实验室或工业测试平台，构建定制化的控制和数据采集系统。

安装与维护

安装前准备：在安装ABB 3BSC690076R5 VME-Bus机架之前，务必详细阅读ABB提供的所有相关技术手册、安装指南和安全规范。确保所有安装人员都经过专业的电气和机械安装培训，并严格遵守工业安全规程和当地电气法规。在进行任何电气连接或操作模块之前，请务必完全断开并锁定所有相关电源，并确认已对机架和连接的电源模块进行放电，以防止触电或设备损坏。检查3BSC690076R5机架是否有任何物理损坏，并确认其型号与系统设计要求一致。将机架正确安装在符合工业标准的控制柜内，确保安装位置稳固，有足够的空间进行散热，且环境条件（如温度、湿度、粉尘、振动）符合其技术规格。在安装任何VME模块到机架之前，确保模块的引脚和连接器清洁无损。

维护建议：为了确保ABB 3BSC690076R5 VME-Bus机架及其所承载的ABB控制系统的长期可靠运行和最佳性能，建议执行定期的预防性维护规程：定期对机架进行目视检查，查看是否有灰尘积聚、潮湿、腐蚀、电缆松动或过热的迹象。特别是机架内部的VME背板和连接器，应保持清洁干燥，避免氧化。定期使用工业吸尘器或压缩空气清除机架内和模块上的灰尘，确保良好的散热条件。检查并紧固所有电源线、接地线和模块固定螺钉，确保所有连接器插拔到位。如果机柜配备了风扇或冷却系统，应定期检查其运行状况，清洁或更换过滤器，确保散热效果。利用ABB控制系统提供的诊断工具，监控VME机架内各模块的状态和运行参数，关注是否有异常报警或错误日志。对于关键系统，建议定期进行功能测试，验证模块的正常通信和I/O功能。
