3BHE032025R0101 ABB UNITROL PC D235 – 发电机励磁控制，精准高效！

描述

ABB PCD235A101 3BHE032025R0101是 ABB 公司专为电力系统和工业自动化设计的高性能励磁控制模块，属于 Unitrol PC D235 系列分布式控制系统（DCS）的核心组件。该模块集成先进的自动电压调节（AVR）和电力系统稳定器（PSS）功能，通过精确控制同步发电机的励磁电流，确保电力系统的电压稳定性和动态响应能力，广泛应用于水电、燃气、蒸汽轮机等发电场景。

作为 AC 800PEC 控制平台的关键节点，ABB PCD235A101支持双冗余 24VDC 电源输入和热插拔操作，可在主电源故障时无缝切换至备用电源，保障系统连续运行。其紧凑设计（381mm×152mm×76mm）和 IP54 防护等级，可耐受粉尘、油污及短期喷水，满足 IEC 60529 标准对工业环境的严苛要求。模块内置 16 位 Σ-Δ 模数转换器和 FPGA 处理器，实现 ±0.5% 的控制精度和 < 100ms 的响应速度，有效抑制电磁干扰（EMI）和地电位差影响。

该模块的核心价值在于通过硬件级信号隔离（120VDC 端口隔离）和智能诊断功能，实时监测励磁系统状态，自动触发过励磁（24）、欠励磁（40）等保护动作，并记录事件日志。凭借 ABB 在电力控制领域的百年技术积累，ABB PCD235A101已成为全球超过 3,000 个发电厂的首选方案，是构建智能电网和数字化电厂的核心设备。

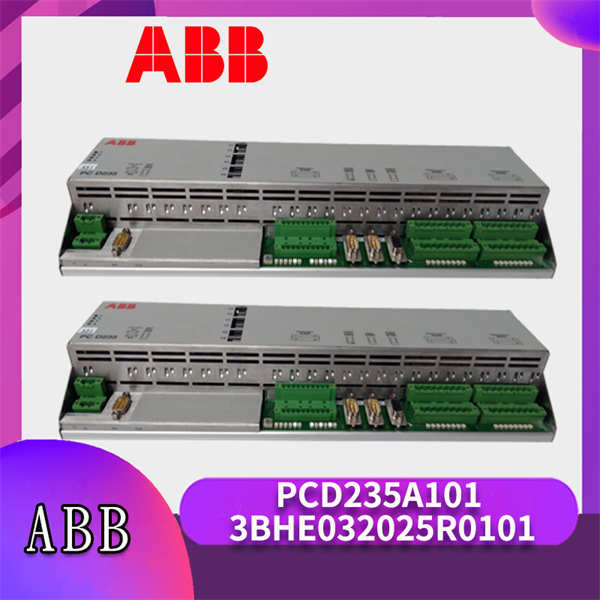

ABB PCD235A101 3BHE032025R0101

技术规格

主要特点和优势

高精度励磁控制：采用 PID 控制算法和自动校准技术，可动态调整励磁电流以维持发电机端电压稳定，有效抑制低频振荡和电压波动。模块支持多通道同步采样，可同时监测发电机定子电压、电流及转子温度等参数，实现全面的状态评估。

冗余设计与可靠性：双 24VDC 电源输入和热插拔功能，确保在主电源故障或模块更换时系统无中断运行。硬件级信号隔离（120VDC 端口隔离）和抗浪涌能力（4kV），可稳定运行于炼油厂、核电站等强干扰环境。

灵活配置与兼容性：通过 DIP 开关和 ABB Control Builder 软件可快速设置通道类型、滤波时间常数（0.1-100ms 可调）和阻尼系数，适配不同发电机类型。兼容第三方 PLC/DCS 系统，支持与 KU D210 A 电源模块、UF D202 A 光学模块等协同工作。

智能诊断与维护便捷性：内置 LED 状态指示灯和远程监控功能，可实时显示模块运行状态、故障代码及历史事件。模块化结构支持单通道更换，无需整体断电；通过在线固件升级可获取最新抗干扰算法和诊断功能，显著降低维护复杂度。

严苛环境适应性：通过 – 40°C 至 + 85°C 极端温度测试和 10-500Hz 振动试验（IEC 60068-2-6），可在高湿度、高粉尘环境下稳定运行。其 ESD 防护（±15kV）和过压保护（30V DC）远超行业标准，保障信号完整性。

应用领域

电力发电行业：在水电站中，ABB PCD235A101通过调节励磁电流优化发电机无功功率输出，确保电网电压稳定性。其冗余设计可在极端天气导致的电网波动中，仍能稳定传输控制信号至调速系统。

工业自动化：在石化生产线上，该模块用于驱动大型同步电动机的励磁系统，通过精确控制电机转速和转矩，实现连续生产过程的高效运行。其宽温特性可适应北方冬季低温环境下的稳定运行。

电网稳定性增强：在智能电网中，ABB PCD235A101与能量管理系统（EMS）联动，动态调整发电机励磁以抑制区域间振荡，提升电网的抗干扰能力和暂态稳定性。

可再生能源并网：在风电场中，该模块通过快速响应风速变化，调节双馈感应发电机的励磁电流，确保并网时的电压匹配和功率因数优化，减少对电网的冲击。

轨道交通供电：在地铁牵引变电所中，ABB PCD235A101控制整流变压器的励磁系统，为列车提供稳定的直流电源。其热插拔功能支持变电所设备的不停机升级。

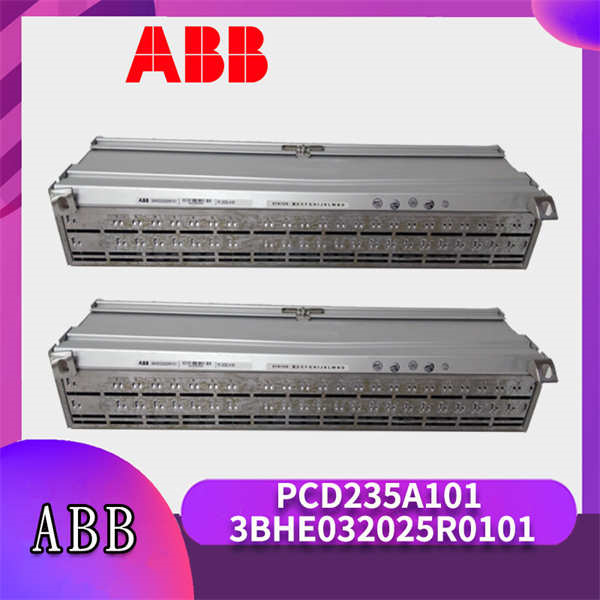

ABB PCD235A101 3BHE032025R0101

相关产品

1. ABB PCD230：基础型励磁控制模块，支持基本 AVR 功能，适用于小型发电机系统，与PCD235A101形成阶梯式配置方案。
2. ABB PCD231B101：增强型模块，增加了谐波抑制功能，可减少发电机输出电压的畸变率，适用于对电能质量要求高的场景。
3. ABB KU D210 A：24VDC 冗余电源模块，为PCD235A101提供稳定电力支持，确保冗余系统的持续运行。
4. ABB UF D202 A：光纤通信模块，通过冗余总线与PCD235A101连接，支持远程 I/O 扩展（最大距离 1km）。
5. ABB S800 I/O AI810：升级版模拟输入模块，支持 HART 协议和无线传输，可替代PCD235A101实现智能化改造。
6. ABB 8311：24VDC 冗余电源模块，与KU D210 A形成双电源冗余方案，提升系统可靠性。
7. ABB IMF EC 1：模拟输入模块，需配合PCD235A101实现信号调理和数字化转换，适用于高密度 I/O 需求场景。
8. ABB NASM 01：模拟从站模块，通过冗余总线与PCD235A101连接，支持分布式 I/O 部署。

安装与维护

安装前准备：
需使用扭矩扳手将模块固定于标准 DIN 导轨（扭矩值 1.5N・m），确保端子排接线牢固（推荐使用 22-16AWG 屏蔽线缆）。安装前需切断系统电源，并佩戴防静电手环避免静电损伤。建议在信号输入端串联 250Ω 电阻（4-20mA 信号）以匹配 PLC/DCS 输入阻抗。

维护建议：
定期检查模块 LED 状态指示灯，绿色常亮表示正常运行，黄色闪烁提示通道故障。每季度使用压缩空气清洁模块表面灰尘，防止积尘影响散热。每年通过 ABB Control Builder 软件进行固件升级，获取最新诊断功能和抗干扰算法。对于长期运行的系统，建议每 5 年更换一次模块以维持最佳性能。
