3BDH000741R1 CTI 21-P Ex ABB 温度输入模块

描述

ABB 3BDH000741R1 CTI 21-P Ex是一款高性能的温度输入模块，专为在危险和爆炸性环境中安全可靠地测量和监控温度信号而设计。作为ABB Symphony Plus或类似的分布式控制系统（DCS）的关键组件，该模块具有Ex（本质安全）认证，确保其在易燃易爆气体、蒸汽或粉尘存在的工业区域中能够安全运行。

ABB 3BDH000741R1 CTI 21-P Ex能够支持多种类型的温度传感器，包括电阻温度计（如Pt100、Ni100）、热电偶以及毫伏/伏特信号和电阻信号输入。它通常提供多达32个输入通道，并且具备通道间配置的灵活性，例如2线制用于模拟输入，3/4线制用于温度输入。该模块内置16位A/D转换器，确保了高精度的温度测量，同时具备信号隔离功能，可有效保护控制系统免受电气干扰和故障的影响。凭借其坚固的设计、快速响应时间以及对危险环境的适应性，CTI 21-P Ex是构建综合性工业监测和控制系统，尤其是在石化、制药、能源等对安全和精度要求极高的行业中不可或缺的组件。

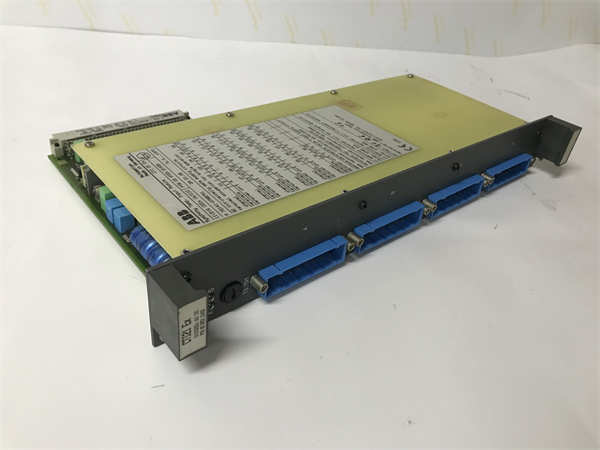

3BDH000741R1 CTI 21-P Ex ABB

技术规格

产品型号：3BDH000741R1 CTI 21-P Ex

制造商：ABB

产品类型：温度输入模块(Temperature Input Module)/模拟量输入模块(Analog Input Module)

认证：Ex ib IIC Gb(本质安全，ATEX认证)

输入通道数：16或32(通道可配置)

输入类型：热电阻(Pt100,Ni100)，热电偶，毫伏/伏特信号，电阻信号

A/D转换器：16位

信号隔离：通道间隔离(通过光耦和继电器复用器)

接线方式：2线制(模拟输入)，3/4线制(温度输入)

防爆等级：II(2)G[Ex ib IIC Gb]

符合标准：EN 60079-0,EN 60079-11

冗余能力：支持冗余配置

通信协议：支持标准工业通信协议(如Modbus,Profibus,Ethernet，具体取决于系统集成)

主要特点和优势

ABB 3BDH000741R1 CTI 21-P Ex作为一款专业的温度输入模块，具备以下核心特点和优势，使其在工业自动化和安全应用中具有重要价值：

本质安全（Ex）认证：CTI 21-P Ex模块通过了严格的Ex本质安全认证（通常为Ex ib IIC Gb），这确保了它可以在存在易燃易爆气体、蒸汽或粉尘的危险区域安全运行。这一特性是其在石化、化工、制药、油气等行业中不可或缺的关键因素，显著提升了生产过程的安全性。

多功能与高精度测量：模块支持多种温度传感器输入，包括常见的Pt100、Ni100热电阻和各类热电偶，同时也能处理毫伏/伏特信号和电阻信号。其16位A/D转换器保证了极高的测量精度和分辨率，为控制系统提供可靠、准确的温度数据。

灵活的通道配置：ABB 3BDH000741R1提供了多达32个可配置的输入通道，允许用户根据实际应用需求灵活选择2线制（用于模拟输入）或3/4线制（用于温度输入）的接线方式。这种灵活性减少了所需硬件数量，提高了系统集成效率。

卓越的信号隔离：模块具备中央光耦隔离和功能性通道级继电器复用器隔离，有效保护控制系统免受现场电气干扰和接地环路的影响。这种强大的隔离功能确保了信号的完整性和系统的稳定性。

快速响应与诊断功能：CTI 21-P Ex具备快速响应时间，能够迅速捕捉温度变化并将其转换为数字信号，为实时过程控制提供及时数据。此外，模块通常集成了诊断和监控功能，帮助用户监测设备状态并快速定位问题，从而提高系统的可用性和维护效率。

支持冗余配置：对于关键应用，ABB 3BDH000741R1模块支持冗余配置，这意味着即使一个模块发生故障，备用模块也能立即接管，从而提高系统的可靠性和连续运行能力，避免停机风险。

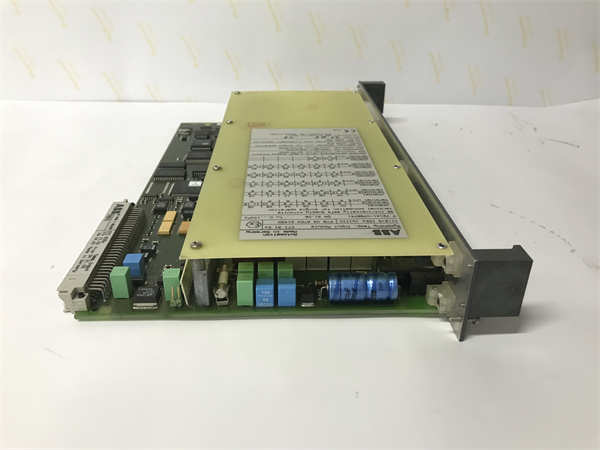

3BDH000741R1 CTI 21-P Ex ABB

应用领域

ABB 3BDH000741R1 CTI 21-P Ex温度输入模块主要应用于对温度测量精度和在危险环境中运行安全性有严格要求的工业领域：

石化与化工行业：在炼油厂、化工厂和天然气处理厂等易燃易爆的生产区域，CTI 21-P Ex用于监测反应釜温度、管道温度、储罐温度以及关键工艺参数，确保生产过程的安全性和稳定性，防止事故发生。

制药行业：在药物生产过程中，尤其是在涉及到有机溶剂或粉尘爆炸风险的区域，ABB 3BDH000741R1用于精确控制和监测反应、干燥、灭菌等环节的温度，确保产品质量和生产环境的安全性。

能源行业：在发电厂（特别是燃气/燃油电厂）、生物质发电和热力供应系统中，用于监测锅炉、涡轮机、冷却系统以及燃料储存区的温度，以优化燃烧效率、提高发电效率并确保安全运行。

油气勘探与生产：在钻井平台、油气处理设施以及管道运输系统中，CTI 21-P Ex用于监测井下温度、分离器温度、压缩机温度等关键参数，确保设备运行安全和生产流程的顺畅。

食品与饮料加工：在需要控制和监控温度以确保产品质量和生产安全的食品加工厂中，例如巴氏杀菌、烘焙或冷冻过程，如果涉及到潜在的危险区域，ABB 3BDH000741R1也能发挥作用。

危险废物处理：在危险废物焚烧厂和处理设施中，精确的温度控制对于污染物降解和安全排放至关重要，CTI 21-P Ex可用于这些场所的温度监测。

相关产品

ABB 3BDH000741R1 CTI 21-P Ex温度输入模块通常是ABB Symphony Plus或类似的DCS/PLC系统的一部分，并与以下相关产品协同工作：

ABB Symphony Plus控制器模块：CTI 21-P Ex作为I/O模块，与ABB Symphony Plus系列的主控制器模块（如AC 800M或AC 800PEC家族中的控制器）进行通信，将采集到的温度数据传输给控制器进行处理。

ABB Symphony Plus I/O模块：除了CTI 21-P Ex之外，系统还会包含其他类型的输入/输出模块，如数字量输入/输出（DI/DO）、模拟量输出（AO）模块等。

ABB本质安全栅（Intrinsically Safe Barriers）：虽然CTI 21-P Ex本身是Ex认证的，但其连接的现场传感器通常需要通过外部的本质安全栅与非危险区设备隔离，以确保整个回路的本质安全。

ABB冗余模块和底板：对于需要高可用性的系统，3BDH000741R1可以安装在支持冗余配置的底板上，并与冗余电源、冗余控制器配合使用。

ABB System 800xA软件：作为上位机操作和监控系统，用于配置、诊断和可视化来自CTI 21-P Ex的温度数据，并实现对过程的全面控制。

温度传感器：包括Pt100/Ni100热电阻、各种型号的热电偶（如J,K,T,E,R,S,B型）等，它们是CTI 21-P Ex的前端测量设备。

现场接线端子与电缆：专为危险环境设计，用于将温度传感器连接到CTI 21-P Ex模块。

工业控制柜和防爆外壳：CTI 21-P Ex通常安装在适当防护等级的控制柜中，以保护其免受环境影响，或在需要时安装在防爆外壳中。

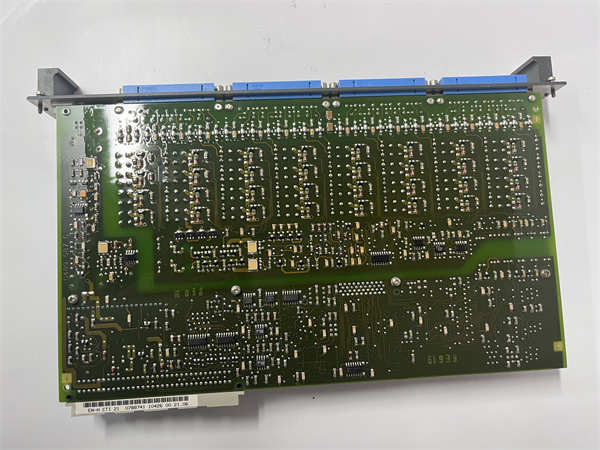

3BDH000741R1 CTI 21-P Ex ABB

安装与维护

安装前准备：在安装ABB 3BDH000741R1 CTI 21-P Ex温度输入模块之前，务必仔细阅读ABB提供的所有相关技术手册、安装指南，特别是关于本质安全和危险区域电气设备安装的规范。确保所有安装人员都经过专业的本质安全设备安装和接线培训，并严格遵守相关的IECEx、ATEX指令和当地电气安全法规。在进行任何电气连接或操作模块之前，请务必完全断开并锁定所有相关电源，并确认危险区域的分类和区域划分符合要求。检查CTI 21-P Ex模块是否有任何物理损坏，并确认其型号和Ex认证标志与系统设计和安全区域要求一致。将模块正确安装在符合其防护等级要求的控制柜或机架中，确保其与系统背板的连接牢固可靠。严格按照接线图连接温度传感器，注意传感器类型（Pt100、热电偶等）和接线方式（2线、3线或4线制）的正确性，并确保所有本质安全回路的电缆敷设、接地和安全栅连接均符合本质安全要求，避免引入任何非本质安全能量。

维护建议：为了确保ABB 3BDH000741R1 CTI 21-P Ex温度输入模块及其所连接的温度测量系统的长期可靠运行和本质安全性能，建议执行定期的预防性维护规程：定期对模块进行目视检查，查看是否有灰尘积聚、潮湿、腐蚀、电缆磨损或松动、以及连接器腐蚀的迹象。特别是与危险区域连接的本质安全回路，应检查接线端子和电缆密封是否完好无损。定期使用工业吸尘器或干燥、无绒的布清除模块表面和内部的灰尘和污垢，确保良好的散热。检查并紧固所有接线端子。利用ABB控制系统提供的诊断工具和软件，定期监控CTI 21-P Ex的运行状态、通道输入值、报警和错误日志，以便及时发现并解决潜在问题。定期检查并校准连接的温度传感器，确保测量精度。对于涉及本质安全回路的维护操作，务必在获得相应许可并在严格的安全规程下进行。
