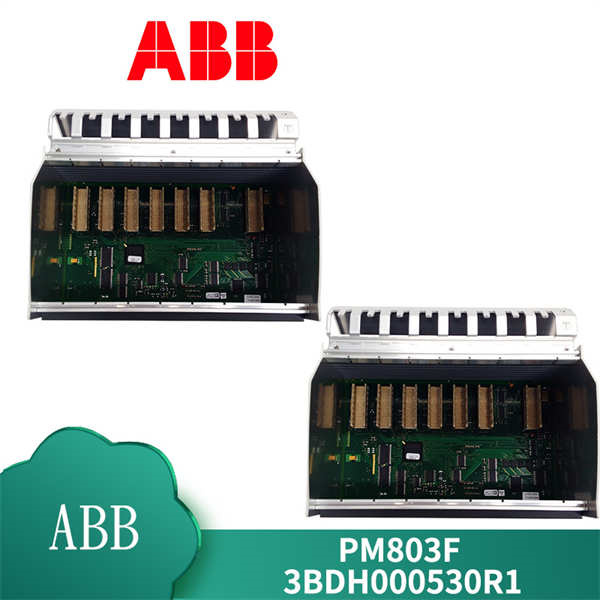

3BDH000530R1 ABB PM803F – 高性能Field Controller，工业自动化、DCS控制必备！

描述

ABB PM803F是 ABB AC800M 系列中的高性能 PLC 控制器，专为中大型工业自动化系统设计，承担复杂逻辑控制、过程调节、数据交互及系统协同的核心功能。作为 AC800M 平台的主力型号，PM803F采用 PowerPC 处理器架构，集成 1GB DDR3 内存和 512MB 闪存，支持最多 5120 点数字量 I/O 和 1024 路模拟量的扩展能力，适配石油化工、电力、冶金等行业的大型生产线控制需求。​

该控制器内置双 EtherNet/IP 接口（支持冗余配置）和 PROFIBUS DP 主站接口，可直接连接 HMI、DCS 系统、智能仪表及第三方设备，实现高速数据传输与跨平台协同。PM803F支持热插拔和在线组态修改，配合双冗余电源设计，确保关键工序的无间断运行。其兼容 IEC 61131-3 标准编程语言和 ABB Control Builder M 编程环境，支持复杂控制算法（如模型预测控制、模糊控制），是构建高可靠性分布式控制系统的核心组件。​

通过模块化扩展架构，PM803F可搭配 AC800M 系列的 DI810 数字输入模块、DO810 数字输出模块、AI830 模拟输入模块等，快速构建灵活的控制回路，满足从单机设备到全厂级自动化的多样化需求。​

ABB PM803F

技术规格​

​

​

主要特点和优势​

高性能处理能力：800MHz PowerPC 处理器配合硬件浮点运算单元，可实现复杂控制算法的高速执行，逻辑指令处理速度达 0.1μs / 步，支持 1000 个 PID 回路同时运行，满足大型生产线的实时控制需求。​

全方位冗余设计：支持 CPU、电源、通信网络的三重冗余配置，当主系统出现故障时，冗余单元可在≤10ms 内无缝切换，确保石油化工、核电站等关键场景的连续生产，系统可用性达 99.99%。​

灵活通信与集成：双千兆 EtherNet/IP 接口支持环网拓扑和 IEEE 1588 精确时钟同步，可直接接入工业以太网和企业级网络；PROFIBUS DP 主站接口兼容第三方设备，同时支持 Modbus TCP、OPC UA 等协议，实现与 DCS、MES 系统的深度集成。​

强大扩展能力：通过 PROFIBUS DP 或 EtherCAT 扩展总线，可连接远程 I/O 机架（最大距离 1km），单控制器支持 5120 点数字量和 1024 路模拟量，适配分布式控制场景，减少电缆敷设成本。​

高可靠性与适应性：采用无风扇散热设计和工业级元器件，通过 1000V 绝缘测试和 IEC 61000-6-2 抗扰度认证，可在强电磁干扰、温度剧烈波动的环境中稳定运行，平均无故障时间（MTBF）超过 15 万小时。​

易用性与兼容性：支持 Control Builder M 图形化编程，兼容梯形图（LD）、功能块图（FBD）等编程语言，程序可与 AC800M 全系列控制器兼容，便于系统升级和移植。支持在线调试和固件升级，减少停机维护时间。​

应用领域​

石油化工行业：在大型炼化一体化项目中，PM803F作为分布式控制系统的核心控制器，协调常减压装置、催化裂化单元的设备运行，实时采集温度、压力、流量等 2000 余点工艺参数，通过 PID 算法调节阀门开度和泵转速，确保反应条件稳定，同时通过冗余配置保障安全生产。​

电力行业：在火电厂脱硫脱硝系统中，控制器接收烟气分析仪、液位计的信号，联动浆液循环泵、风机等设备，将 SO₂排放浓度控制在 35mg/m³ 以下，通过 EtherNet/IP 将运行数据上传至 SIS 系统，满足环保监测要求。​

冶金自动化：在钢铁厂轧钢生产线中，PM803F控制加热炉、轧机、卷取机的协同工作，通过高速通信接口同步各设备的运行节奏，实现带钢厚度（精度 ±0.02mm）和张力的精确控制，提升产品质量一致性。​

水处理工程：在大型污水处理厂中，控制器整合格栅机、曝气系统、污泥处理设备的控制逻辑，通过模拟量输入采集水质参数，动态调节曝气量和加药量，降低处理成本，同时支持远程监控和无人值守运行。​

ABB PM803F

相关产品​

1. ABB PM860：AC800M 系列入门级控制器，适合中小型项目，功能精简于PM803F，成本更优。​
2. ABB PM861：增强型冗余控制器，支持双 CPU 热备，适用于安全性要求极高的场景，与PM803F同属高端系列。​
3. ABB PS865：冗余电源模块，为PM803F提供 24V DC 双路供电，确保电源故障时无间断运行。​
4. ABB DI810：32 路数字输入模块，适配PM803F扩展，采集 24V DC 开关量信号，支持光电隔离。​
5. ABB AI830：8 路模拟输入模块，扩展PM803F的信号采集能力，支持 4-20mA/0-10V 信号，精度 ±0.1%。​
6. ABB CM574：EtherNet/IP 通信模块，为PM803F扩展冗余以太网接口，增强网络可靠性。​
7. ABB TU830：I/O 扩展机架，通过 PROFIBUS DP 与PM803F连接，支持远程 I/O 部署。​
8. ABB HMI800：高性能人机界面，通过 EtherNet/IP 与PM803F通信，实现控制参数设置和状态监控。​

安装与维护​

安装前准备：PM803F需安装于标准 35mm DIN 导轨，建议与电源模块、I/O 模块垂直排列以优化散热。控制器接地端子需单独连接至机柜保护地（接地电阻＜1Ω），通信电缆采用屏蔽双绞线并单端接地，避免电磁干扰。安装前需切断系统电源，佩戴防静电手环防止静电损伤，冗余配置时需确保主备 CPU 硬件版本一致。​

维护建议：定期检查控制器运行指示灯（绿色常亮为正常，红色闪烁表示故障），每半年通过 Control Builder M 软件备份程序和配置文件。每年进行一次固件升级，获取最新功能补丁和安全更新，升级过程需在冗余模式下进行以避免停机。若出现通信故障，可通过诊断接口读取事件日志，排查网络配置或电缆连接问题；更换模块时支持热插拔，无需中断系统运行。
