高性能ABB VBX01TA 总线扩展模块 – 稳定连接，保障大规模工业现场通信！

描述

ABB VBX01TA 是 ABB 工业自动化领域专为分布式控制系统（DCS）设计的高性能总线扩展器，核心功能是延长 HN800/CW800 现场总线的通信距离至2000 米，同时支持模拟信号处理与数字 I/O 控制的双重功能。作为 ABB Symphony Plus 系统的关键组件，ABB VBX01TA 采用工业级冗余设计，可在 – 40°C 至 + 70°C 宽温环境下稳定运行，防护等级达 IP67，适用于石油化工、电力能源、冶金等对可靠性要求极高的场景。

该模块通过光纤或 RS485 接口实现长距离信号传输，支持 Modbus RTU、Profibus DP 等多种工业协议，可连接多达 30 个从站设备，有效解决多设备同时读写时的端口冲突问题。在模拟信号处理模式下，ABB VBX01TA 支持 ±10V 电压和 4-20mA 电流输入，适配温度传感器、油压传感器等模拟设备，内置 16 位模数转换技术确保信号采集精度。其设计符合 IEC 61508 功能安全标准，通过 SIL 2 级认证（TÜV 认证），可直接应用于安全仪表系统（SIS），如炼油厂紧急停车系统（ESD）或核电站反应堆保护系统。

在工业自动化架构中，ABB VBX01TA 扮演 “通信桥梁” 角色：作为总线扩展器，它将分散的 I/O 模块、控制器与上位机无缝连接，构建覆盖全厂的分布式控制网络；作为模拟信号处理模块，它可实时采集工艺参数并触发联锁动作，实现从信号传输到逻辑控制的全流程管理。例如，在石油管道监测系统中，ABB VBX01TA 可将沿线传感器数据通过光纤传输至中央控制室，同时驱动远程阀门执行紧急切断指令，确保长距离传输下的信号完整性与控制实时性。

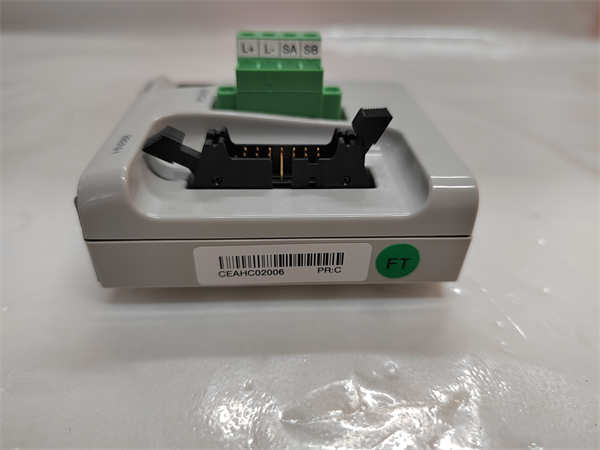

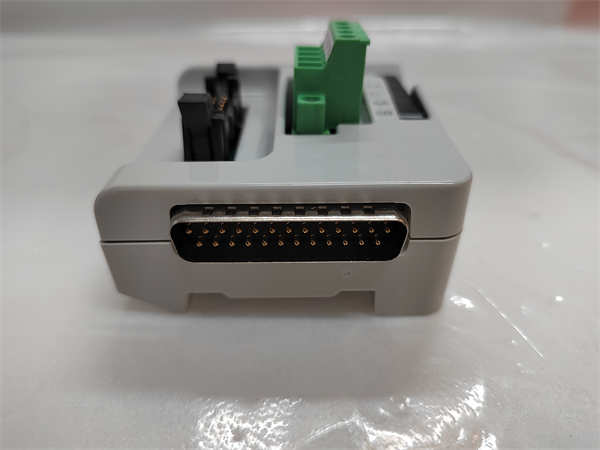

ABB VBX01TA

技术规格

参数名称	参数值
产品型号	VBX01TA
制造商	ABB
产品类型	总线扩展器 / 模拟信号处理模块
电源电压	24V DC（允许 ±20% 波动）
工作温度范围	-40°C 至 +70°C（宽温设计）
存储温度范围	-50°C 至 +85°C
防护等级	IP67（防尘防水）
通信距离	2000 米（RS485）/3 公里（光纤）
通信速率	最高 12 Mbps（RS485）/100 Mbps（光纤）
模拟输入通道	8 路（支持 ±10V/4-20mA 信号）
光电隔离	2500V 脉冲耐受，抗电磁干扰（EMI/RFI）
外形尺寸	180 mm（高）× 80 mm（宽）× 160 mm（深），支持 DIN 导轨安装
认证标准	IEC 61508 SIL 2（TÜV 认证）、CE、UL
安装方式	垂直顶部安装，兼容 ABB HN800 设备柱

主要特点和优势

超长距离通信与抗干扰能力：

光纤传输技术：支持单模 / 多模光纤接口，传输距离达 3 公里，信号衰减小于 0.5dB/km，适用于跨车间、跨厂区的大规模分布式控制系统。
多重信号防护：内置 EMI/RFI 滤波电路和 2500V 光电隔离，可在强电磁干扰环境下（如钢铁厂电弧炉区域）保持信号完整性，误码率低于 10⁻⁹。

灵活的信号处理能力：

模拟数字双模式：既支持 8 路高精度模拟输入（16 位分辨率），又可扩展为 16 路数字 I/O（支持 NPN/PNP 信号），满足混合信号控制需求。
模块化扩展：通过菊花链拓扑连接多个ABB VBX01TA，单网络可扩展至 256 个节点，适应复杂工业场景的信号密度需求。

高可靠性与安全合规性：

冗余设计：支持双电源输入（24V DC 主电源 + 备用电池），故障切换时间小于 5ms，确保通信链路的连续性。
功能安全认证：通过 SIL 2 认证，可用于安全完整性等级要求较高的场合，如化工反应釜的紧急联锁控制。

智能诊断与易维护性：

实时健康监测：内置线路监控功能，可识别现场电缆的开路 / 短路故障，并通过 LED 指示灯和上位机软件双重告警，平均修复时间（MTTR）小于 15 分钟。
远程配置：支持通过 ABB Ability™平台进行固件升级、参数校准和故障诊断，减少现场维护工作量。

应用领域

石油天然气行业：

原油管道监测系统中，ABB VBX01TA通过光纤连接沿线压力传感器和流量变送器，将数据传输至数公里外的中央控制室，同时驱动电动阀门实现泄漏应急处理。
海上钻井平台中，作为 SIS 系统的通信骨干，ABB VBX01TA确保火气检测信号与紧急关断指令的可靠传输。

电力与能源领域：

核电站中，ABB VBX01TA连接反应堆保护系统的温度、压力传感器，通过冗余光纤网络将信号传输至安全级控制器，支持三重化冗余配置。
风力发电厂中，扩展 HN800 总线连接分散的变桨控制器和逆变器，实现风机集群的远程监控与功率优化。

冶金与重型工业：

钢铁厂热轧生产线中，ABB VBX01TA采集轧辊振动传感器数据，通过 RS485 总线传输至 300 米外的 PLC，实时调整轧制参数以提高产品质量。
矿山提升机控制系统中，作为安全总线扩展器，ABB VBX01TA确保负载传感器信号与制动指令的毫秒级传输，防止设备过载。

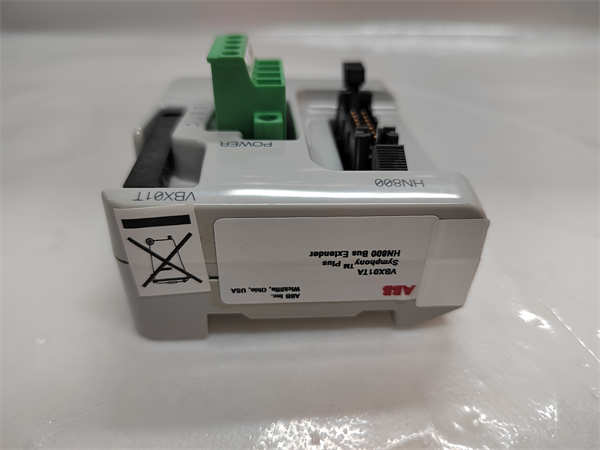

ABB VBX01TA

安装与维护

安装前准备：

环境评估：确保安装位置的环境温度、湿度符合ABB VBX01TA的技术规格，避免安装在强振动或高粉尘区域。
线缆选择：长距离通信时优先使用光纤（单模光纤推荐用于 3 公里以上传输），并使用 ABB 认证的 RS485 电缆（阻抗 120Ω±5%）。
接地要求：模块接地端子需与系统接地网可靠连接，接地电阻小于 4Ω，以降低电磁干扰。

维护建议：

定期巡检：每季度检查光纤接口清洁度（使用专用光纤清洁工具），每年进行一次信号完整性测试（误码率低于 10⁻⁹）。
备件管理：建议储备至少 1 块ABB VBX01TA模块和 10% 的光纤跳线作为备件，以应对突发故障。
固件更新：通过 ABB Control Builder 软件定期更新固件，确保模块支持最新通信协议和安全补丁。
