3806E TRICONEX Tricon TMR模拟量输出模块(高电流)

Description

Triconex 3806E是一款高性能、高可靠性的三重模块冗余(TMR)模拟量输出模块，由Triconex（现为施耐德电气旗下品牌）设计和制造。作为Triconex Tricon安全仪表系统(SIS)的关键组成部分，3806E模块专为在对安全性和可用性有极高要求的工业环境中，可靠地将数字量控制信号转换为模拟量输出，以驱动现场执行器。

3806E模块提供8个独立隔离的模拟量输出通道，这些通道支持标准的4-20mA和更高电流的20-320mA两种输出范围。与Triconex系统的其他关键模块一样，3806E采用三重模块冗余(TMR)架构。这意味着每个模拟量输出信号在模块内部都由三路独立的电路生成和处理，并通过硬件实现的表决逻辑(2-out-of-3 voting)来检测和纠正任何一个输出通道的故障，从而确保即使其中一路发生故障，系统也能持续准确地控制现场设备，实现无缝、无中断的操作。

3806E模块具备全面的板载诊断功能和自检能力，可以监测自身的电流输出（作为输入电压）并保持内部电压参考以进行自校准，从而提供模块健康信息。每个通道都有一个电流回送电路，可以独立验证模拟信号的准确性和是否存在，而无需负载存在或通道选择。该模块还支持冗余环路电源，并有指示灯显示电源存在和负载开路状态。3806E模块已获得TÜV认证，符合IEC 61508 SIL 3安全完整性等级，是构建最关键安全应用的理想选择，特别适用于涡轮机械控制等高精度、高电流输出需求的应用。

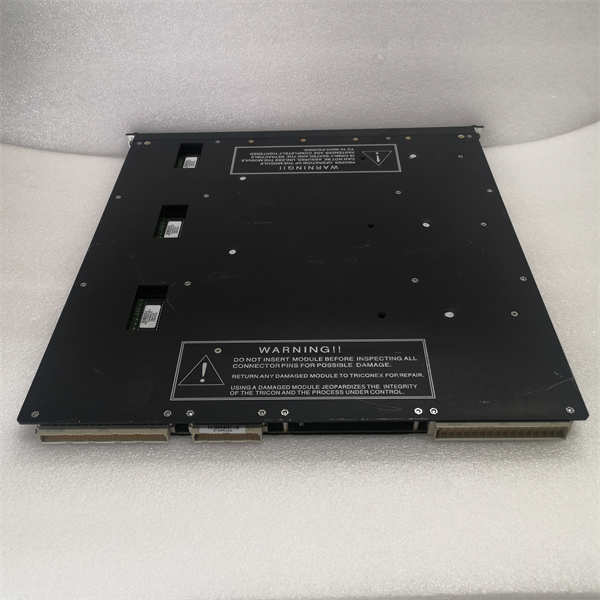

3806E TRICONEX

技术规格

产品型号:3806E

制造商:Triconex(现为Schneider Electric旗下品牌)

产品类型:Tricon TMR模拟量输出模块(高电流)

架构:三重模块冗余(TMR)

安全完整性等级(SIL):TÜV认证IEC 61508 SIL 3

输出通道数:8个模拟量输出通道

输出信号类型:6路4-20mA，2路20-320mA(高电流)

精度:<0.25%FSR(4-20mA范围),<0.25%FSR(0-21.2mA和0-3392mA范围)

分辨率:12位

隔离:非隔离(共地返回,DC耦合)

环路电源:需要外部环路电源供电(冗余支持)

外部环路电源要求:+24 VDC(标称),最大+42.5 VDC

 :每通道最大负载(根据外部环路电压决定)

负载电阻:4-20mA:250Ω,20-320mA:<275Ω

诊断:模块级诊断,负载开路检测(“LOAD”指示灯)

 :每个通道有电流回送电路进行自检

热更换:支持热更换(Hot-Swappable)，无需中断过程即可更换

功耗:根据具体配置和负载有所不同

工作温度:0°C至+60°C(32°F至+140°F)

存储温度:-40°C至+75°C(-40°F至+167°F)

相对湿度:5%至95%(非冷凝)

认证:IEC 61508 SIL 3

连接器:需要外部接线端子板(ETP)连接现场信号

配套ETP:9863-710(用于3806E模块,8点)

主要特点和优势

Triconex 3806E模拟量输出模块以其业界领先的安全性能和精确控制能力而著称：

三重模块冗余(TMR)架构：这是其最显著的特点。模块内部有三路独立的模拟量输出电路，同时生成和处理信号，并通过硬件投票逻辑（2-out-of-3）来检测和纠正任何一个输出通道的故障。这确保了在单点故障发生时，系统仍能无缝、无中断地向现场发送准确的控制信号，极大地提高了系统的可用性和完整性。

高安全完整性等级(SIL 3)认证：3806E模块及其所属的Tricon系统通过了TÜV认证，符合最高级别的安全完整性等级IEC 61508 SIL 3。这使其成为紧急停车系统(ESD)、火气检测系统(F&G)和其他安全关键应用中需要精确模拟量控制的理想选择。

多输出范围支持(4-20mA&20-320mA)：模块提供标准4-20mA输出以及高电流20-320mA输出，使得它能够兼容并驱动各种不同类型的现场执行器，特别是那些需要较大电流驱动的设备，如某些电液伺服阀门或大功率执行机构。

全面的诊断功能：3806E具备先进的板载诊断和自检功能，能够监测自身电流输出和环路状态，检测负载开路故障。每个通道的电流回送电路独立验证信号准确性。这些诊断信息有助于快速定位问题，提高系统可靠性。

热更换能力：模块支持在线热更换，无需停机即可更换故障模块。这大大缩短了维护时间和停机成本，确保了生产的连续性。

高精度和稳定性：12位的分辨率和小于0.25%FSR的精度，确保了模拟量输出的精确性和稳定性，满足对控制精度有严格要求的应用。

支持冗余环路电源：模块支持冗余外部环路电源输入，进一步增强了电源的可靠性，避免了因单点电源故障导致的输出中断。

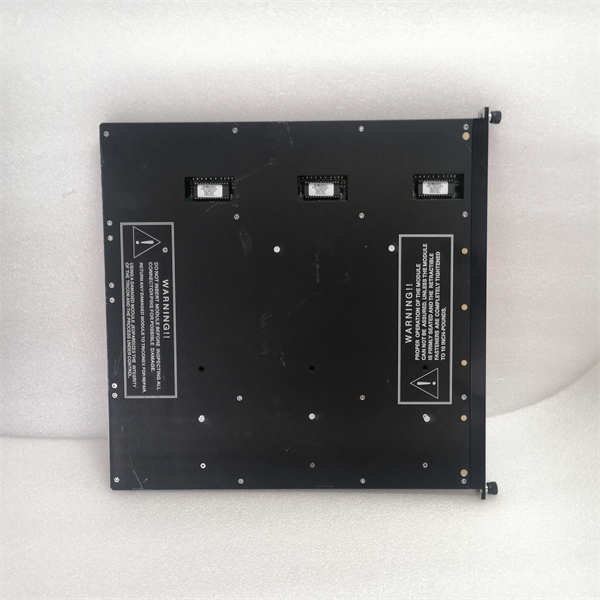

3806E TRICONEX

应用领域

Triconex 3806E Tricon TMR模拟量输出模块广泛应用于对模拟量控制输出的安全性、可靠性和精度有最高要求的各种工业领域：

石油和天然气：在炼油厂、石化设施、海上钻井平台、天然气处理和管道输送系统中，作为紧急停车系统(ESD)、火气检测系统(F&G)和燃烧器管理系统(BMS)的模拟量输出接口，用于精确控制调节阀、变频器、泵速、燃烧器燃料流量等。特别适用于需要高电流输出的特殊阀门控制。

电力行业：在核电站、火力发电厂和变电站中，用于汽轮机控制系统（如涡轮机械的调速阀、安全阀）和锅炉控制系统，实现精确的模拟量调节和保护功能。

化工和制药：在高风险化学品制造和制药生产中，用于精确控制反应釜温度、压力、流量以及其他关键工艺参数的调节阀，确保过程的稳定性、安全性和产品质量。

其他重工业：在冶金、采矿、造纸和水泥等行业中，对于涉及高温、高压、有毒物质或复杂工艺的生产线，提供高可靠的模拟量控制输出，以确保生产过程的安全性、效率和产品质量。

安装与维护

安装前准备：在安装Triconex 3806E模拟量输出模块之前，请务必仔细阅读Triconex系统的安装手册和所有相关的安全指南。确保所有安装工作在断电状态下进行，并严格遵守所有适用的电气安全规范和局部规章。检查安装位置是否满足模块的环境要求（如温度、湿度、振动和电磁兼容性），并确保有足够的空间用于散热和接线。将3806E模块正确插入Triconex机架的指定槽位中，并确保连接器完全插入并锁定到位。将外部接线端子板(ETP)与模块连接，并正确连接所有模拟量输出信号线和冗余环路电源，确保所有接线牢固可靠，接地良好。

维护建议：为确保Triconex 3806E的长期可靠运行和最高安全完整性，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积，并检查所有接线端子是否紧固。确保Triconex机架内部清洁，通风良好，以防止模块过热。利用TriStation 1131软件或其他系统诊断工具，定期检查3806E模块的诊断状态、错误日志和输出信号状态。观察模块前面板的LED状态指示灯，以便快速识别运行异常或现场负载开路等故障。3806E支持热更换功能，这意味着在大多数情况下，可以在不中断系统运行的情况下更换故障模块。在进行任何维护或更换操作前，务必遵循严格的安全程序，断开相关电源，并由经过Triconex培训的专业人员进行。更换模块后，应进行适当的功能测试以验证模拟量输出的正常控制和精度。

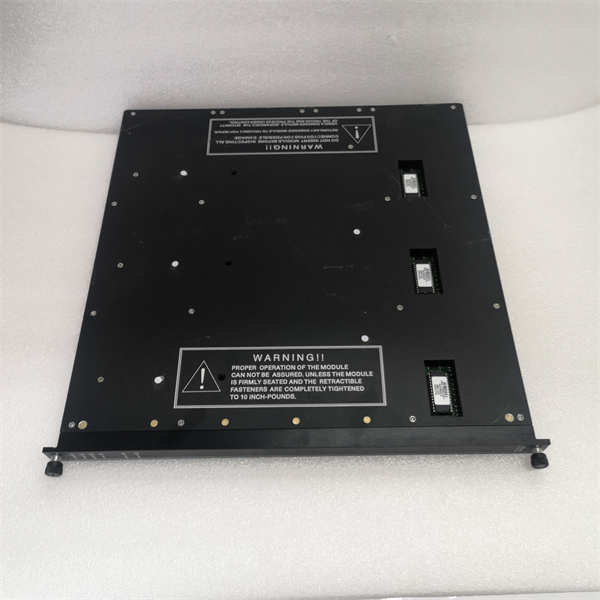

3806E TRICONEX

产品保障

Triconex(施耐德电气旗下品牌)对3806E模拟量输出模块提供全面的产品保障，这充分体现了我们对产品质量和客户安全的高度承诺。
