3500/25 125792-01 BENTLY 增强型Keyphasor模块

Description

Bently Nevada 3500/25 125792-01是Bently Nevada公司3500系列机械保护系统中的一款增强型Keyphasor模块。作为半高、两通道模块，它在整个机械监测与保护系统中扮演着至关重要的角色，主要用于为3500机架中的监测模块提供高精度的Keyphasor®信号。该模块能够接收来自电涡流位移传感器（Proximity Probes）或磁性拾取器（Magnetic Pickups）的输入信号，并将其高效地转换为数字Keyphasor信号。

这些Keyphasor信号精确指示了轴上Keyphasor标记与传感器对齐的时刻，通常是每转一次或每转多次的脉冲信号。通过这些关键的定时测量，Bently Nevada 3500/25模块使得3500监测系统中的其他模块以及外部诊断设备能够精确测量转子转速、以及如1X振动幅值和相位等矢量参数，这对于旋转机械的健康监测和故障诊断至关重要。125792-01型号的Bently Nevada 3500/25模块尤其强调其信号处理能力的增强和对传统Keyphasor模块的完全向下兼容性，确保了在现有系统中的无缝集成和升级。

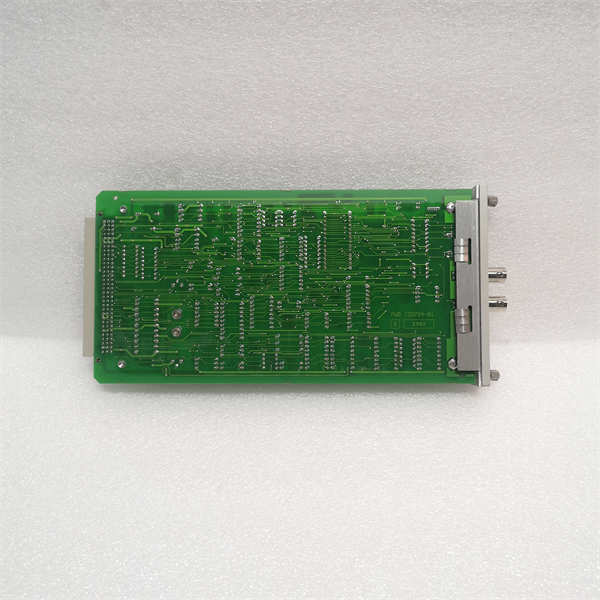

3500/25 125792-01 BENTLY

技术规格

产品型号:3500/25

制造商:Bently Nevada

产品类型:增强型Keyphasor模块

部件号:125792-01

通道数量:2通道

模块类型:半高模块(Half-height)

输入信号类型:电涡流位移传感器(Proximity Probes)或磁性拾取器(Magnetic Pickups)

输入信号范围(非隔离I/O):+0.8 V至-21.0 V

输入信号范围(隔离I/O):+5 V至-11 V

频率/转速范围:1至1,200,000 cpm(0.017至20 kHz)

输出信号:2路缓冲Keyphasor输出(前面板同轴连接器，后面板Euro Style连接)

典型功耗:3.2瓦

工作温度:-30°C至+65°C(非内部隔离栅版本)

存储温度:-40°C至+85°C

湿度:95%(非冷凝)

物理尺寸(高x宽x深)119.9 mm x 24.4 mm x 256.5 mm(主模块)

重量(主模块):0.34 kg:(0.76 lbs)

安装方式:3500机架内插槽安装(占据一个半高插槽)

批准认证:cNRTLus(Class 1,Div 2),ATEX/IECEx/CSA(Class 1 Zone 2)可选

主要特点和优势

Bently Nevada 3500/25模块在旋转机械的精确监测方面展现出卓越的性能和独特优势：

高精度Keyphasor信号生成：Bently Nevada 3500/25模块的核心优势在于其能够从原始传感器信号中精确提取和生成Keyphasor信号。这些“每转一次”或“每转多次”的定时脉冲，是进行同步数据采集和高级诊断分析（如振动频谱分析、轴心轨迹图、瀑布图等）的基础，确保了对机器运行状态的精确理解和预警。

增强的信号处理能力：作为增强型模块，3500/25提供了比前代产品更强大的Keyphasor信号处理能力。它能够处理更宽范围的输入频率，并从多事件每转输入中生成一次性事件信号，极大地提升了模块在各种复杂旋转机械应用中的适应性和测量精度。

高兼容性与易于集成：125792-01模块在设计上保持了与现有Bently Nevada 3500系统和Legacy Keyphasor模块的完全向下兼容性。这意味着用户可以无缝升级或替换老旧模块，而无需对整个系统进行大规模改造，从而节省了时间和成本，并保护了既有投资。

支持冗余配置：在需要最高可靠性的关键应用中，Bently Nevada 3500/25模块支持双模块并行工作，提供主/备Keyphasor信号输出，以实现三模冗余(TMR)应用。这种设计确保了即使单个模块发生故障，Keyphasor信号也能不间断地提供给系统，从而最大限度地提升了系统可用性和保护能力。

灵活的I/O模块选项：Bently Nevada 3500/25提供多种I/O模块选项，包括带内部端子、外部端子以及隔离型I/O模块。特别是隔离型I/O模块，它为Keyphasor信号与其他并行连接的设备（如控制系统）之间提供了电气隔离，有效避免了地环路和信号干扰，提高了系统整体的抗噪声能力和安全性。

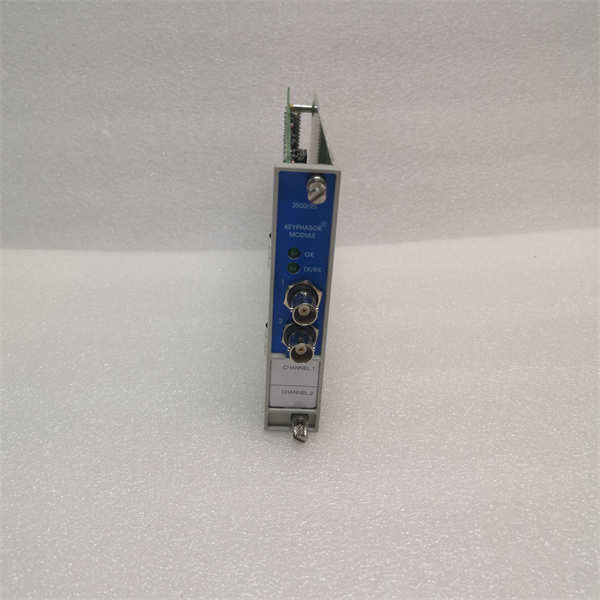

3500/25 125792-01 BENTLY

应用领域

Bently Nevada 3500/25增强型Keyphasor模块在众多工业领域和关键机械设备监测中发挥着不可或缺的作用，主要应用于需要对旋转机械进行精确同步测量和状态监测的场合。

在电力生产行业，特别是在汽轮机、燃气轮机和水轮发电机组中，3500/25用于提供精确的转速和相位参考，支持对轴振动、轴向位移、差胀等关键参数的监测。它确保了发电机组的平稳运行，并为预防性维护和故障诊断提供必要的数据。

在石油天然气工业，包括炼油厂、天然气压缩站、LNG装置和海上平台，该模块广泛应用于监测大型压缩机（如离心式、轴流式、往复式压缩机）、泵、风机和鼓风机。Bently Nevada 3500/25提供准确的转速和相位信息，帮助操作人员识别不平衡、不对中、轴裂纹等潜在故障，从而避免灾难性设备损坏和生产中断。

在化工和石化行业，125792-01被集成到各种高速旋转机械的保护系统中，例如反应器搅拌器、分离机、反应器循环泵等，确保生产过程的连续性和安全性。

此外，Bently Nevada 3500/25也被应用于制浆造纸、钢铁、矿山等重工业领域的大型电机、减速机和磨机的状态监测，为设备的预测性维护和资产管理提供关键数据支持。它的精确计时能力使得高级振动分析成为可能，从而显著提升了设备可靠性，降低了运营风险和维护成本。

安装与维护

安装前准备：在安装Bently Nevada 3500/25模块之前，必须严格遵循Bently Nevada提供的所有安装手册和安全指导。确保在进行任何安装操作前，3500机架已完全断电并锁定，以防止意外启动或触电。应检查模块及其配套的I/O模块是否有任何物理损坏，并确认其型号（特别是125792-01）与系统设计和兼容性要求一致。将3500/25主模块插入3500机架的半高插槽中，确保其与背板连接器完全插入并卡扣到位。随后，在机架后部或相应的I/O模块安装位置，连接与主模块相对应的I/O模块。根据接线图，将来自电涡流位移传感器或磁性拾取器的信号线正确连接到I/O模块的输入端子，并确保所有屏蔽层和接地连接正确无误，以避免信号干扰。

维护建议：为了确保Bently Nevada 3500/25模块及其所在3500系统的长期可靠运行和最佳性能，建议制定并执行定期的维护计划。定期对模块进行目视检查，清除积聚的灰尘和污垢，特别是在冷却通风口处，以确保良好的散热。检查所有接线端子是否牢固，没有松动或腐蚀迹象。利用Bently Nevada的System 1™软件，定期检查3500/25模块的诊断状态、Keyphasor信号质量以及系统报警日志，及时发现并解决潜在问题。注意模块前面板的LED指示灯，它们通常会显示模块的运行状态和故障信息。在需要更换125792-01模块时，应确保使用Bently Nevada原厂备件，并遵循制造商提供的更换步骤，包括系统断电、模块拔插和重新组态。任何高级维护或故障排除工作都应由经过Bently Nevada专业培训的工程师执行，以确保操作的正确性和安全性。

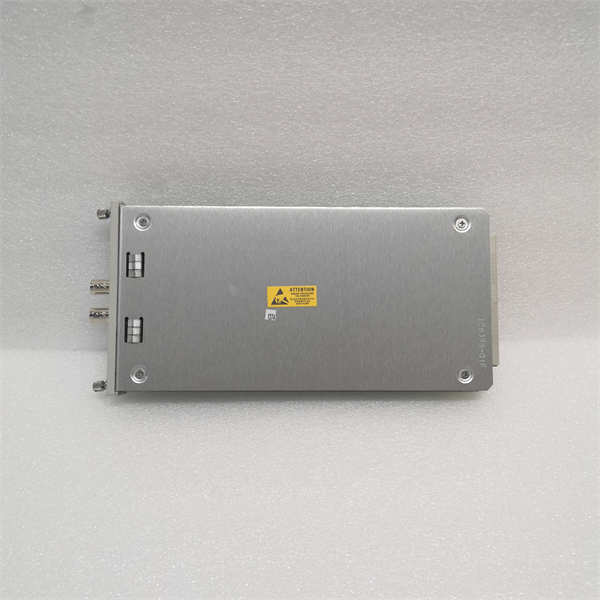

3500/25 125792-01 BENTLY

产品保障

Bently Nevada对其所有产品，包括3500/25 125792-01增强型Keyphasor模块，提供全面的产品保障。
