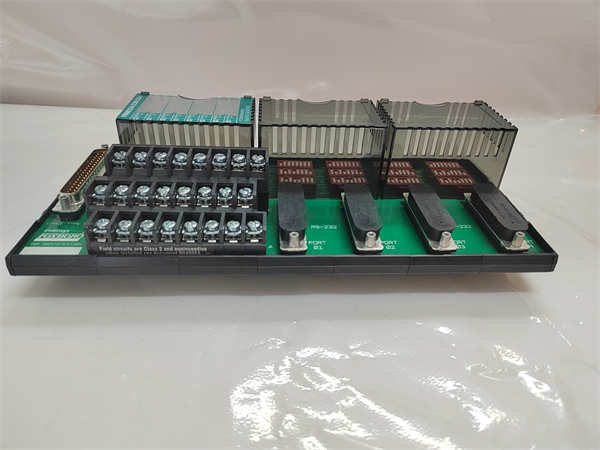

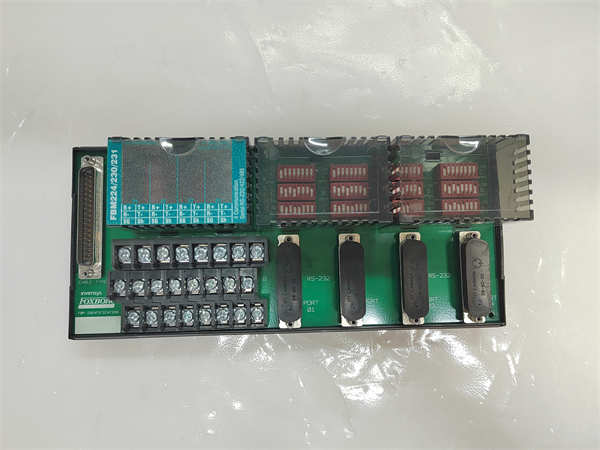

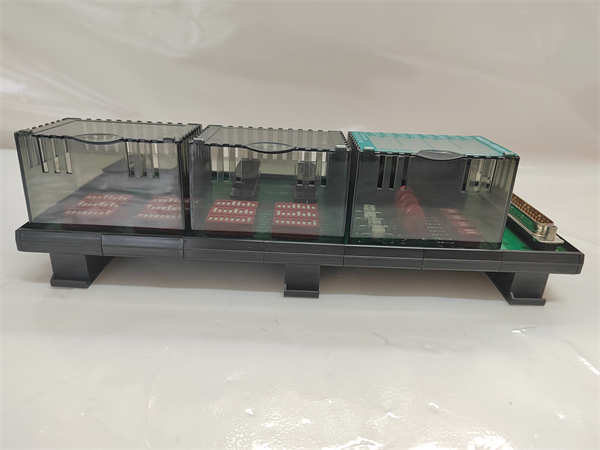

P0926PA FOXBORO 环形端子组件

Description

FOXBORO P0926PA是Invensys（现为施耐德电气旗下）Foxboro I/A Series分布式控制系统(DCS)的一个关键组件。FOXBORO P0926PA通常指的是FBM224、FBM230或FBM231模块的环形端子组件(Ring Lug Termination Assembly-TA)。作为现场设备系统集成模块(Field Device System Integrator Module-FBM)的配套部件，FOXBORO P0926PA提供了现场接线与FBM模块之间的可靠连接，确保控制系统能够有效地与各种工业现场仪表和设备进行通信。虽然FOXBORO P0926PA本身并非一个独立的控制模块，但它对于FBM模块功能的实现至关重要，它简化了现场布线，并为信号传输提供了稳固的物理接口。在Foxboro I/A Series架构中，FOXBORO P0926PA有助于构建灵活且可扩展的控制解决方案，使得系统能够适应各种复杂的工业过程控制需求。

P0926PA FOXBORO

技术规格

产品型号：P0926PA

制造商：FOXBORO(Invensys/施耐德电气)

产品类型：环形端子组件(Ring Lug Termination Assembly)

适用模块：FBM224,FBM230,FBM231

接线方式：环形端子(Ring Lug)

材质：聚酰胺(Polyamide)(根据部分信息)

工作温度：-20°C至+70°C(与配套FBM模块一致)

存储温度：-40°C至+70°C(与配套FBM模块一致)

相对湿度：5%至95%(非冷凝，与配套FBM模块一致)

安装方式：DIN导轨或面板安装(通过配套FBM模块)

主要特点和优势

作为Foxboro I/A Series FBM模块的关键连接组件，FOXBORO P0926PA环形端子组件具有以下显著特点和优势：

可靠的现场接线：FOXBORO P0926PA采用环形端子设计，为现场仪表的信号线提供了安全可靠的电气连接，能够有效抵抗振动和松动，确保信号传输的稳定性。

与多种FBM模块兼容：FOXBORO P0926PA可与FBM224、FBM230和FBM231等多种现场设备系统集成模块配合使用，提供了灵活的现场接口解决方案，适应不同的通信需求。

简化安装和维护：使用FOXBORO P0926PA可以简化现场布线过程，清晰的端子标识有助于快速准确地完成接线，从而减少安装时间和维护工作量。

工业级耐用性：FOXBORO P0926PA通常采用耐用的工业级材料制造，如聚酰胺，能够适应各种恶劣的工业环境条件，保证长期可靠运行。

清晰的信号连接：FOXBORO P0926PA为每个信号提供独立的接线端子，有助于清晰地管理和追踪信号线，方便故障排除和系统维护。

P0926PA FOXBORO

应用领域

FOXBORO P0926PA环形端子组件作为Foxboro I/A Series FBM模块的配套部件，广泛应用于各种工业自动化领域，为现场设备的信号连接提供可靠的解决方案：

过程控制系统(PCS)：在炼油、化工、电力等行业的DCS系统中，用于连接各种现场变送器、传感器和执行机构。

工厂自动化：在制造业中，用于连接各种自动化设备、传感器和控制元件。

能源管理系统：用于连接能源计量仪表和控制设备，实现能源数据的采集和管理。

水处理和环保工程：用于连接各种水质、流量监测仪表和控制阀门。

任何需要使用Foxboro I/A Series FBM224、FBM230或FBM231模块进行现场设备集成的应用场景。

相关产品

FOXBORO FBM224：Modbus通信接口模块，需要P0926PA或RH926GH端子组件进行现场接线。

FOXBORO FBM230：四串口现场设备系统集成模块，需要P0926PA或RH926GH端子组件进行现场接线。

FOXBORO FBM231：四串口冗余现场设备系统集成模块，需要P0926PA或RH926GH端子组件进行现场接线。

FOXBORO RH926GH：FBM224/230/231模块的压线端子组件(Compression Screw Termination Assembly)，是P0926PA的另一种接线方式选择。

FOXBORO I/A Series控制器：例如FCP270、FCP280等，与FBM模块配合构成完整的控制系统。

FOXBORO I/A Series I/O模块：用于连接不同类型的现场信号，并通过FBM模块与控制器通信。

安装前准备：在安装与FOXBORO P0926PA配套的FBM模块时，请务必参考相关的Foxboro I/A Series系统手册和FBM模块的说明书，确保安装环境符合模块的技术规格要求。检查FOXBORO P0926PA端子组件是否完好，确认没有运输损坏。根据现场设备的接线要求，准备好合适的环形端子和电缆。确保控制系统已断电，并按照FBM模块的安装指南，将FBM模块安装到DIN导轨或面板上。然后，即可使用FOXBORO P0926PA将现场设备的信号线连接到FBM模块的相应端子上，务必确保接线正确可靠。

维护建议：FOXBORO P0926PA本身作为一种无源的接线组件，维护需求相对较低。建议定期检查FOXBORO P0926PA上的接线是否松动或腐蚀，确保所有环形端子都紧固在相应的接线柱上。保持控制柜内部的清洁，避免灰尘和湿气影响接线连接的可靠性。定期检查与FOXBORO P0926PA相连的电缆是否有老化或损坏的迹象，如有问题及时更换。建议按照Foxboro I/A Series系统的维护手册进行定期的系统检查，确保整个控制系统的稳定运行。在进行任何维护操作之前，务必断开控制系统的电源，确保人员安全。

P0926PA FOXBORO

产品保障

作为全球领先的工业自动化解决方案供应商，施耐德电气（通过其Invensys Foxboro产品线）对其产品的质量和服务有着严格的标准。FOXBORO P0926PA环形端子组件在生产过程中经过严格的质量控制，确保其能够为现场设备提供可靠的连接。我们承诺为用户提供全面的产品质量保证，质保期内，凡属于产品自身质量问题导致的故障，我们将提供免费维修或更换服务。
