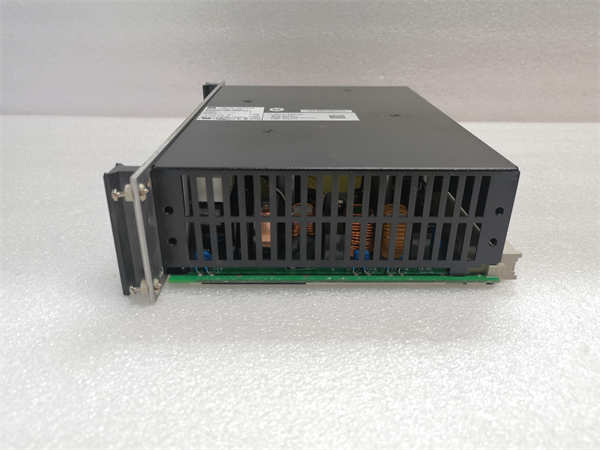

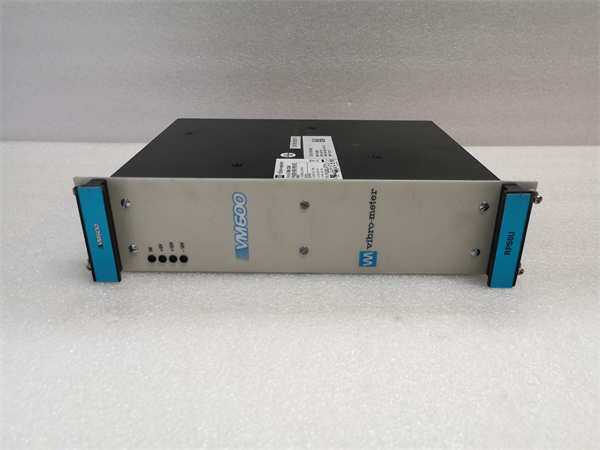

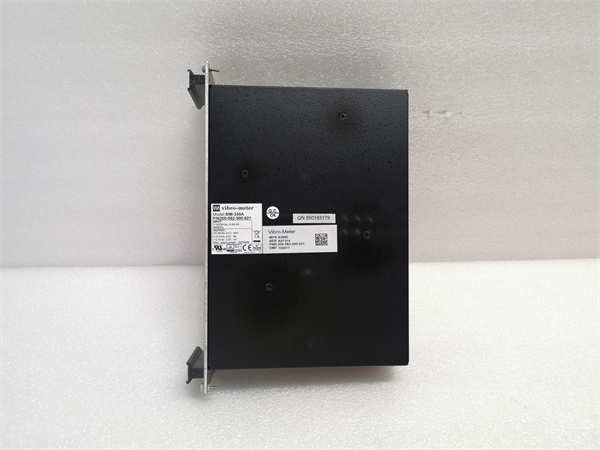

200-582-500-021 Vibro-meter 机架电源模块

Description

Vibro-meter 200-582-500-021，也称为Vibro-meter RPS6U，是一款高性能、高可靠性的机架电源模块，专为Vibro-meter VM600系列机械保护系统（MPS）和状态监测系统而设计。型号200-582-500-021是该电源模块的特定订货号，可能代表着其特定的输入电压范围或硬件版本。作为VM600系统机架（ABE04x）的关键组件，Vibro-meter RPS6U负责为机架本身以及安装在其中的所有模块（如MPC4保护卡件、IOC4T输入/输出卡件等）提供稳定可靠的电力供应（+5 VDC和±12 VDC）。Vibro-meter RPS6U可以单电源或双电源冗余配置安装在VM600机架中，冗余配置能够显著提高系统的可用性，即使一个电源模块发生故障，另一个也能立即接管供电，确保系统的持续运行。Vibro-meter RPS6U在现代工业自动化系统中扮演着基础且至关重要的角色，它是保障VM600系统稳定运行的能量来源，为关键机械设备的在线监测和保护提供了坚实的电力基础。

200-582-500-021 Vibro-meter

技术规格

产品型号:200-582-500-021

制造商:Vibro-meter(Meggitt Sensing Systems/Parker Hannifin)

产品类型:机架电源模块

输入电压:115/230 VAC(自动量程)或220 VDC

输入频率:47至63 Hz(AC输入)

输出电压:+5 VDC(高达50 A),+12 VDC(高达8 A),-12 VDC(高达4 A)

输出功率:330 W(典型值)

效率:84%(典型值)

保护功能:输出过压、短路和过载保护

状态指示:输入电源、+5V、+12V、-12V状态LED指示

工作温度:-20°C至+70°C

尺寸:6U高，安装于VM600 ABE04x机架前部

重量:约2.4 kg

主要特点和优势

Vibro-meter RPS6U机架电源模块以其卓越的性能和可靠性，为VM600系统提供了坚实的电力保障。其宽范围的输入电压（AC和DC兼容版本），使其能够适应各种工业环境的电源要求。高功率输出能力（高达330 W），足以支持满配VM600机架的功耗需求。Vibro-meter RPS6U具备全面的输出保护功能，包括过压、短路和过载保护，能够有效保护自身和连接的VM600模块免受电气故障的影响。其高效率设计，有助于降低能耗和减少发热。前面板集成的状态指示LED，能够清晰地显示电源模块的运行状态和输出电压是否正常，方便用户进行快速诊断。Vibro-meter RPS6U支持冗余配置，当在机架中安装两个RPS6U电源模块时，系统可以实现电源冗余，极大地提高了系统的可靠性和可用性，避免因单电源故障导致整个监测系统瘫痪。该电源模块设计紧凑，易于安装在VM600系统机架的前部，并通过高电流连接器与机架背板连接，为所有插入式模块供电。

200-582-500-021 Vibro-meter

应用领域

Vibro-meter RPS6U机架电源模块是Vibro-meter VM600机械保护和状态监测系统的关键组成部分，因此其应用领域与VM600系统广泛应用的行业高度一致：

发电行业：为汽轮机、燃气轮机、水轮机、发电机等关键设备的在线监测和保护系统提供稳定可靠的电力。

石油与天然气行业：为压缩机、泵、风机、透平膨胀机等重要设备的监测系统提供电力保障，确保生产过程的稳定运行。

石化行业：应用于各类旋转机械的保护和状态监测系统，例如反应器搅拌器、压缩机等，为监测系统的稳定运行提供电力支持。

冶金行业：为高炉鼓风机、烧结风机、轧机等关键设备的振动监测和保护系统提供可靠的电源。

其他工业领域：凡是采用VM600机械保护和状态监测系统的行业，如造纸、水泥、制药等，Vibro-meter RPS6U都是不可或缺的电力供应单元。

相关产品

与Vibro-meter RPS6U机架电源模块相关的产品包括：

Vibro-meter VM600 RACK(ABE04x)：VM600系列系统机架，用于安装RPS6U电源模块以及各种监测和保护卡件。

Vibro-meter VM600 MPC4：四通道机械保护卡件，需要RPS6U提供电力才能正常工作。

Vibro-meter VM600 AMC8：八通道机械保护卡件，同样依赖RPS6U提供电力。

Vibro-meter VM600 IOC4T：输入/输出卡件，也需要RPS6U供电才能实现信号的输入和输出。

Vibro-meter VM600 CPUM：中央处理单元模块，是VM600系统的核心控制器，由RPS6U供电。

安装前准备：在安装Vibro-meter RPS6U机架电源模块之前，请务必仔细阅读VM600系统的安装手册和Vibro-meter RPS6U的用户指南，确保安装环境符合电气安全要求。检查电源模块的包装是否完好，确认型号与订购型号一致。准备好必要的电源线缆，并确保电源已断开。根据手册的接线图，正确连接输入电源线到Vibro-meter RPS6U的相应端子。确保所有连接牢固可靠，并进行可靠的接地连接。将Vibro-meter RPS6U电源模块小心地插入到VM600系统机架前部的指定插槽中，并固定到位。如果需要配置冗余电源，请安装第二个Vibro-meter RPS6U电源模块。

维护建议：为了确保Vibro-meter RPS6U机架电源模块的长期稳定运行，建议定期检查电源模块的连接器和线缆是否松动或损坏。保持电源模块和系统机架的清洁，避免灰尘积聚影响散热。定期检查前面板LED指示灯的状态，观察是否有异常指示。所有维护操作都应在断电情况下进行，并由具备专业知识的人员操作。遵循VM600系统的维护手册和Vibro-meter RPS6U的用户指南，进行定期的检查和维护，以延长设备的使用寿命。

200-582-500-021 Vibro-meter

产品保障

Vibro-meter(Meggitt Sensing Systems/Parker Hannifin)对其生产的Vibro-meter RPS6U机架电源模块提供全面的质量保证。
