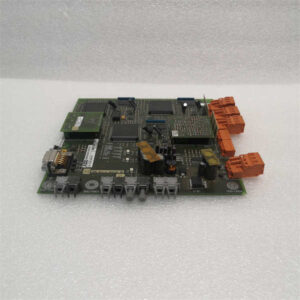

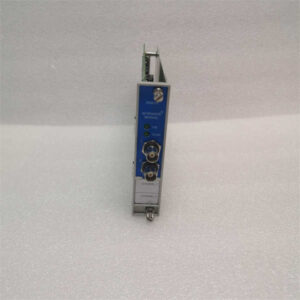

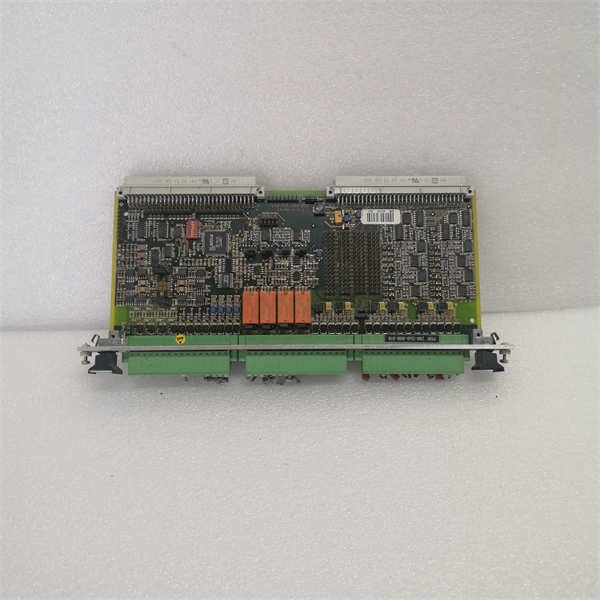

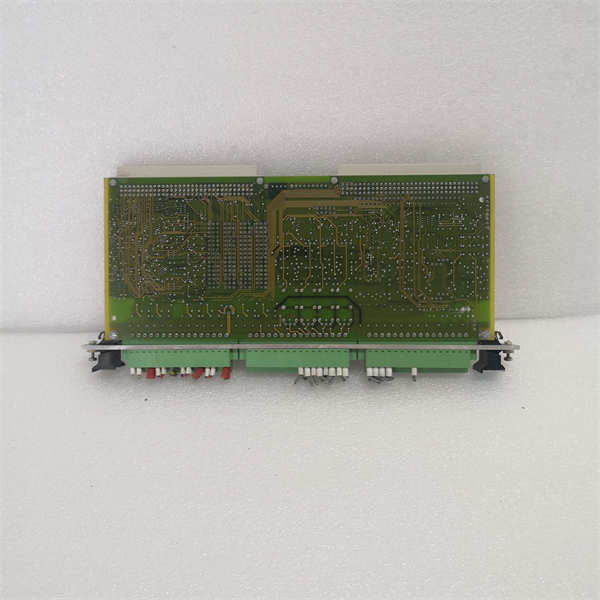

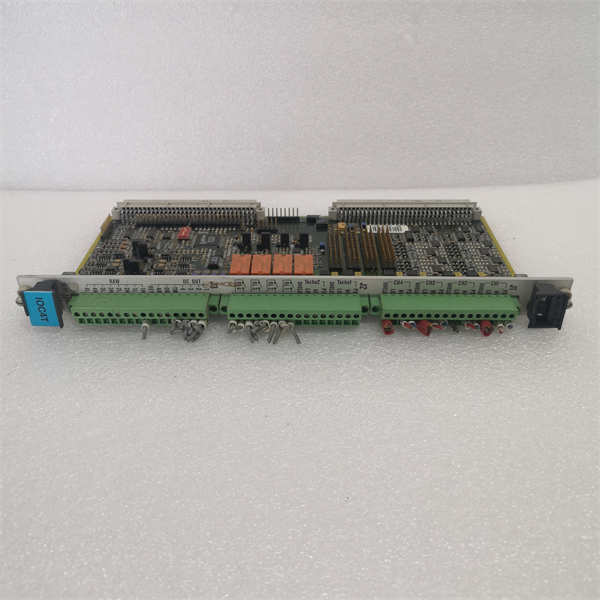

200-560-000-018 200-560-101-015 VM600 IOC4T Vibro-meter 输入/输出(I/O)接口卡

Description

Vibro-meter 200-560-000-018 200-560-101-015 VM600 IOC4T是一款高性能的输入/输出(I/O)接口卡，专为Meggitt Vibro-meter（现为Parker Meggitt旗下品牌）的VM600系列机械保护和状态监测系统设计。IOC4T在VM600机架系统中充当信号接口，接收来自传感器（例如振动探头、加速度计、速度传感器和转速传感器）的原始动态（振动）和速度信号，并将其传输给VM600系统中的主处理卡（如MPC4）。同时，它也将经过处理的信号以模拟量输出（电压或电流）和继电器输出的形式，提供给外部控制系统或报警设备。

IOC4T卡设计用于安装在VM600机架的后部，直接通过背板与系统通信。它提供4个动态信号输入和2个转速（速度）信号输入，所有输入/输出连接都通过螺钉端子进行，便于布线和维护。该模块还包含4个可配置的本地继电器，可用于指示报警或系统状态。此外，它还提供32个完全可编程的集电极开路输出，可连接到IRC4和RLC16继电器卡。IOC4T卡具备电磁干扰(EMI)保护功能，并符合电磁兼容性(EMC)标准，确保在恶劣工业环境中的稳定运行。更重要的是，它支持带电插拔(Hot-swappable)功能，允许在系统不关机的情况下进行更换或升级，从而最大程度地减少停机时间。

VM600 IOC4T通常与MPC4机械保护卡配对使用，是电力、石油天然气等行业中对旋转机械（如燃气轮机、蒸汽轮机、水轮机、发电机、压缩机、风扇、电机、泵等）进行振动监测、保护和基本状态监测的关键组件。

200-560-000-018 200-560-101-015 VM600 IOC4T Vibro-meter

技术规格

产品型号:VM600 IOC4T

制造商:Meggitt Vibro-meter(Parker Meggitt旗下品牌)

产品类型:输入/输出(I/O)接口卡

兼容系统:VM600系列机械保护和状态监测系统

关联模块:通常与VM600 MPC4机械保护卡配对使用

动态信号输入:4个通道(用于振动、压力、冰探测等传感器)

转速信号输入:2个通道(用于转速计/速度传感器)

输入/输出连接:螺钉端子(共48个端子)

模拟量输出:4个校准的模拟量输出通道(0-10 V或4-20 mA，跳线可选)

 :注意：部分资料提及0-23 mA输出范围用于开路/短路监测

继电器输出:4个本地可配置继电器(常开/常闭可选)

 :可根据软件控制关联到特定报警信号

集电极开路输出:32个完全可编程的集电极开路输出(跳线可选，可连接IRC4和RLC16继电器卡)

缓冲信号输出:提供缓冲的“原始”传感器信号输出(用于分析)

EMI/EMC保护:所有输入/输出均具有电磁干扰(EMI)保护，符合电磁兼容性(EMC)标准

热插拔功能:支持带电插拔(Hot-swappable)

供电:由VM600机架背板供电

 :+5 VDC消耗:1.5 W

 :±12 VDC消耗:0.7 W，另加每使用一个电流输出额外0.25 W

工作温度:0°C至+60°C(部分资料提及-25°C至+65°C或-20°C至+70°C)

存储温度:-40°C至+85°C

相对湿度:0%至90%(非冷凝)

安装位置:VM600机架后部，与MPC4卡直接对应

主要特点和优势

Vibro-meter VM600 IOC4T I/O接口卡凭借其高可靠性、灵活性和与VM600系统的深度集成，提供了以下显著特点和优势：

全面的信号接口能力：提供4路动态信号输入和2路转速信号输入，能够接收来自多种传感器的原始信号，满足不同类型旋转机械的监测需求。

灵活的输出配置：支持4路模拟量输出（电压或电流可选），以及4个本地继电器和32个可编程的集电极开路输出。这使得系统能够灵活地与DCS、PLC、SCADA系统以及独立的报警和跳闸逻辑集成。

高可靠性和系统可用性：作为VM600系统的关键组件，IOC4T设计坚固，具备EMI/EMC保护。其带电插拔功能可在不中断机器运行的情况下更换模块，极大提高了系统的可用性和维护效率。

实时信号处理与诊断：通过与MPC4卡的协同工作，IOC4T能够将原始传感器信号实时传输进行处理，并提供校准的输出信号。虽然IOC4T本身不进行保护逻辑，但其输出是MPC4保护逻辑的直接结果，且其板载诊断有助于识别信号链路问题。

便于安装和维护：螺钉端子连接简化了现场布线。前面板（机架后部）的信号端子便于调试和连接。

符合工业标准：模块设计符合相关的工业标准和规范，适用于严苛的工业环境，确保长期稳定运行。

200-560-000-018 200-560-101-015 VM600 IOC4T Vibro-meter

应用领域

Vibro-meter VM600 IOC4T I/O接口卡作为VM600机械保护和状态监测系统的重要组成部分，广泛应用于对大型、关键旋转机械进行振动监测、保护和诊断的各个工业领域：

电力行业：在火力发电厂、核电站、水力发电站和风力发电场中，用于监测和保护燃气轮机、蒸汽轮机、水轮机、发电机组、大型风机和锅炉给水泵等关键设备。

石油和天然气：在炼油厂、石化设施、海上钻井平台、天然气处理和管道运输站中，用于监测和保护大型压缩机、泵、鼓风机、工业燃气轮机和发动机等。

重工业：在钢铁、水泥、矿业、造纸和化工等行业中，对关键泵、风机、压缩机、磨机、冷却塔风机等进行振动和速度监测，确保设备安全运行和预测性维护。

其他关键旋转机械：任何对运行安全性和连续性有极高要求的工业应用中的大型电机、齿轮箱、冷却塔、离心机等旋转机械。

安装与维护

安装前准备：在安装Vibro-meter VM600 IOC4T I/O接口卡之前，请务必仔细阅读Meggitt Vibro-meter VM600系统的安装手册和所有相关的安全指南。确保所有安装工作在安全环境下进行，并严格遵守所有适用的电气安全规范和局部规章。检查安装位置（VM600机架后部）是否满足模块的环境要求（如温度、湿度），并确保有足够的空间用于散热和接线。将IOC4T模块插入VM600机架的指定槽位中，并确保其与对应的MPC4卡对齐并完全插入背板连接器。正确连接所有来自现场传感器的信号线和去往外部控制系统或报警设备的输出线，确保所有接线牢固可靠，接地良好。

维护建议：为确保Vibro-meter VM600 IOC4T的长期可靠运行和最佳性能，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积，并检查所有接线端子是否紧固。确保VM600机架内部清洁，通风良好，以防止模块过热。利用VM600系统软件（如VibroSmart®），定期检查IOC4T模块的诊断状态、报警信息和输入输出信号质量。观察模块前面板的LED状态指示灯，以便快速识别运行异常或信号链路问题。IOC4T支持带电插拔功能，这意味着在不中断机器运行的情况下即可更换故障模块，从而最大程度地减少停机时间。在进行任何维护或更换操作前，务必遵循严格的安全程序，并由经过Meggitt Vibro-meter培训的专业人员进行。更换模块后，应进行适当的功能测试以验证输入输出信号的正常传递和功能。

200-560-000-018 200-560-101-015 VM600 IOC4T Vibro-meter

产品保障

Meggitt Vibro-meter（Parker Meggitt旗下品牌）对VM600 IOC4T I/O接口卡提供全面的产品保障。
