1C31169G02 WESTINGHOUSE 串行链路控制器模块

Description

WESTINGHOUSE 1C31169G02是一款专为Emerson Ovation分布式控制系统（DCS）设计的高级串行链路控制器模块。尽管其血统可追溯到经典的Westinghouse WDPF系统，但经过Emerson的整合与优化，1C31169G02已完全融入并成为Ovation平台的核心通信接口。该模块的核心价值在于其能够将各种基于串行通信协议的现场设备无缝集成到DCS的统一控制与监测环境中，从而极大地扩展了Ovation系统的连接能力和应用范围。

1C31169G02支持广泛使用的RS-232和RS-485串行通信协议，这使其成为连接智能仪表、电机驱动器、历史数据采集设备以及其他众多工业串行设备的理想选择。通过此模块，Ovation系统能够实现与这些设备之间的高速数据传输和精准控制，确保实时数据采集的准确性与控制指令的及时响应。无论是电力行业对发电机励磁的精细调节，还是水处理领域对泵阀的远程操控，1C31169G02(属于WESTINGHOUSE的成熟技术，并由Emerson Ovation平台赋能)都提供了一个稳定、可靠且高效的串行通信解决方案，从而显著提升了工业过程的自动化水平和运行效率。

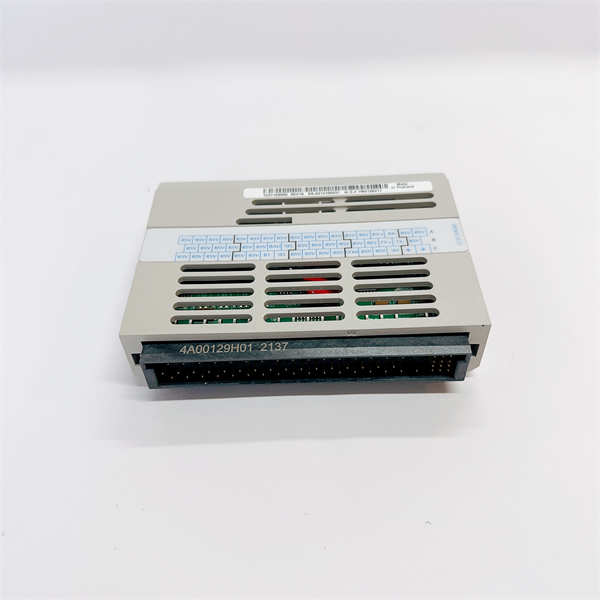

1C31169G02 WESTINGHOUSE

技术规格

产品型号：1C31169G02

制造商：WESTINGHOUSE/Emerson(Ovation)

产品类型：串行链路控制器模块

支持协议：RS-232,RS-485,Modbus(可配置)

数据传输速率：最高115.2 kbps

串行端口数量：通常2个端口

兼容性：专为Emerson Ovation DCS设计

输入电压：220V(系统参考电压，模块通常由背板供电，如24V DC)

频率：50Hz

安装方式：Ovation机箱/机架插入式模块

物理尺寸：约12.1 x 5.2 x 16.5 cm

重量：约0.3 kg-0.5 kg

工作环境：工业自动化环境

主要特点和优势

WESTINGHOUSE 1C31169G02模块以其卓越的性能和适应性，在工业控制领域提供了多项关键特点和显著优势：

多功能串行通信支持:1C31169G02模块支持广泛使用的RS-232和RS-485串行通信协议。这种通用性使得它能够与各种工业现场设备进行无缝连接，包括智能传感器、变频器、测量仪表以及许多老旧或特定的串行通信设备。它能够灵活地适应不同的设备接口需求，简化了系统集成。

高速数据传输能力:模块支持高达115.2 kbps的数据传输速率。这一性能确保了与连接的串行设备之间能够进行高效且相对快速的数据交换，这对于需要实时监控和快速响应的工业过程控制至关重要，有效提高了数据的及时性和控制的精度。

无缝集成至Ovation DCS:作为Emerson Ovation DCS的组成部分，1C31169G02与Ovation系统的架构和软件工具紧密结合。这种深度集成确保了模块在配置、诊断和日常操作上的便捷性，用户可以通过统一的Ovation平台管理和监控所有串行设备，无需额外的接口或复杂配置。

灵活的软件配置:1C31169G02的通信参数可通过Ovation工程软件进行灵活配置。工程师可以根据不同设备的具体通信要求（如波特率、校验位、数据位、停止位等）进行调整，无需进行物理跳线更改，这大大提高了系统的灵活性和调试效率。

坚固耐用的工业级设计:模块采用符合工业标准的坚固设计，能够承受恶劣的工业操作环境，包括温度波动、振动和电磁干扰。这种高可靠性设计确保了1C31169G02在发电厂、炼油厂和水处理厂等关键应用中能够长期稳定运行，最大限度地减少了故障停机时间。

优化的链路控制功能:1C31169G02不仅是一个简单的通信接口，更是一个智能的“链路控制器”。它负责管理串行通信流量，确保数据在不同模块和现场设备之间的高效有序传输，从而提升了整个DCS网络的稳定性和数据处理效率。

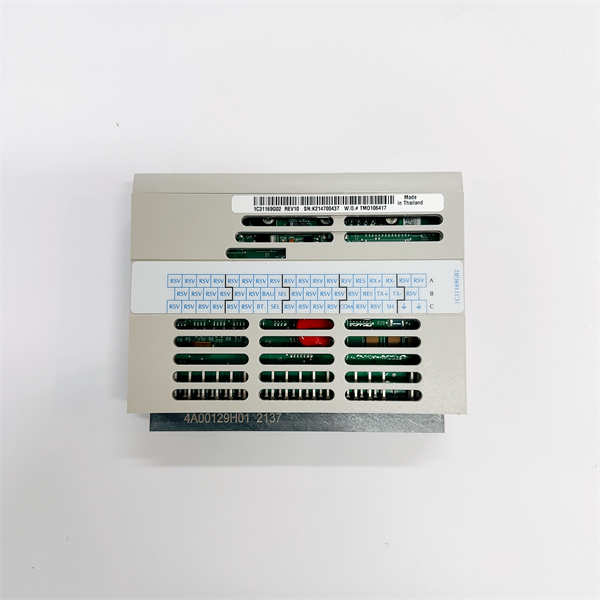

1C31169G02 WESTINGHOUSE

应用领域

WESTINGHOUSE 1C31169G02模块作为Emerson Ovation DCS中的关键串行通信组件，在多种对过程控制和数据集成有严格要求的工业领域中扮演着重要角色。

在电力工业中，1C31169G02被广泛应用于火电、核电和水电站。它负责将各种串行通信的子系统（如汽轮机控制系统、锅炉燃烧管理系统、发电机励磁调节器）集成到Ovation DCS中。通过此模块，操作员能够实时监控和精确控制电力生产过程中的关键参数，确保电网的稳定运行和电能的可靠输出。

在水和废水处理领域，该模块是实现自动化管理的关键。1C31169G02能够连接泵站、阀门、流量计、水质分析仪以及其他通过RS-232/RS-485通信的现场设备，将实时数据上传至Ovation DCS，并接收控制指令。这有助于优化水资源的分配、处理过程的效率以及能源消耗，同时确保水质符合严格标准。

在石油和天然气行业，从上游的油气田开采，中游的管道输送，到下游的炼油和化工过程，1C31169G02都发挥着不可或缺的作用。它用于连接各种智能仪表、压缩机组、泵系统和阀门控制器等串行设备，实现对流量、压力、温度等关键工艺参数的精准监测和远程控制，保障生产安全和运营效率。

此外，1C31169G02也适用于制造业中的复杂生产线，尤其是当需要集成特定品牌的机器或遗留设备时；以及在市政基础设施领域，如大型供暖、通风和空调（HVAC）系统，实现与楼宇自动化系统中各类串行设备的通信和控制。

安装与维护

安装前准备：在安装WESTINGHOUSE 1C31169G02串行链路控制器模块之前，请务必详细阅读Emerson Ovation DCS系统相关的硬件安装手册和所有适用的电气安全规范。首先，确保Ovation系统及相关I/O机箱的主电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电。由于模块内部包含敏感电子元件，操作人员必须佩戴防静电手套，并采取其他防静电措施，防止静电放电对模块造成损害。检查模块本体是否有运输损坏，并核对模块型号与系统要求一致。1C31169G02是插入式模块，因此需确保Ovation I/O机箱内的插槽干净无尘，连接器引脚未弯曲或损坏。在连接RS-232或RS-485串行通信电缆时，务必按照接线图正确连接到模块的端子排或相应的终端单元，并注意信号极性、接地以及屏蔽措施，以确保信号完整性并减少噪声干扰。

维护建议：为确保WESTINGHOUSE 1C31169G02模块的长期稳定运行和系统可靠性，定期的预防性维护至关重要。应定期检查模块的物理连接，确保所有串行通信电缆和电源连接牢固，无松动、腐蚀或绝缘损坏现象。清洁模块表面和机箱内部，清除灰尘和异物，确保良好的通风和散热，以防止因过热导致的性能下降。监控1C31169G02前面板上的LED指示灯状态，这些指示灯会提供关于模块电源、通信活动和潜在故障的重要诊断信息。任何异常的LED指示都应立即引起关注，并根据Ovation系统诊断手册进行排查。定期利用Ovation DCS的诊断软件工具，检查1C31169G02的运行状态、通信统计和错误日志，以便及时发现并解决潜在的通信问题或硬件故障。虽然Ovation模块通常支持热插拔，但为确保安全和避免系统中断，在进行任何涉及1C31169G02的维护或更换操作前，仍建议遵循Emerson官方文档中详细的操作规程。建议保留备用1C31169G02模块，以最大程度缩短故障恢复时间。

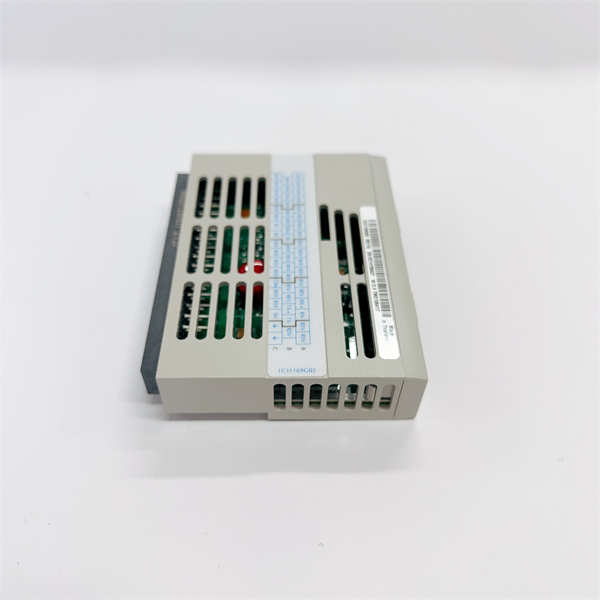

1C31169G02 WESTINGHOUSE

产品保障

我们深知WESTINGHOUSE 1C31169G02在您的Emerson Ovation DCS系统中的关键作用，因此我们致力于为客户提供卓越的产品保障。
