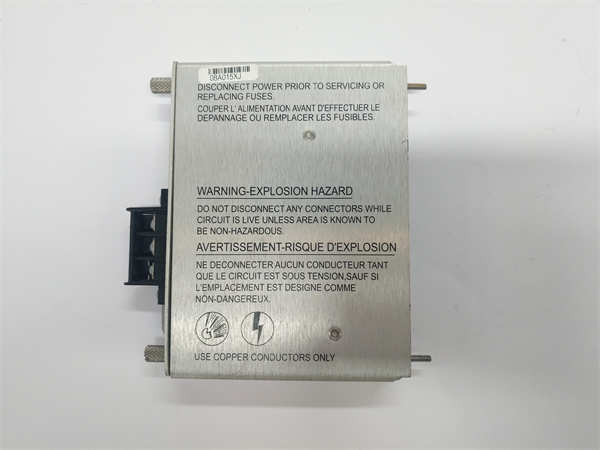

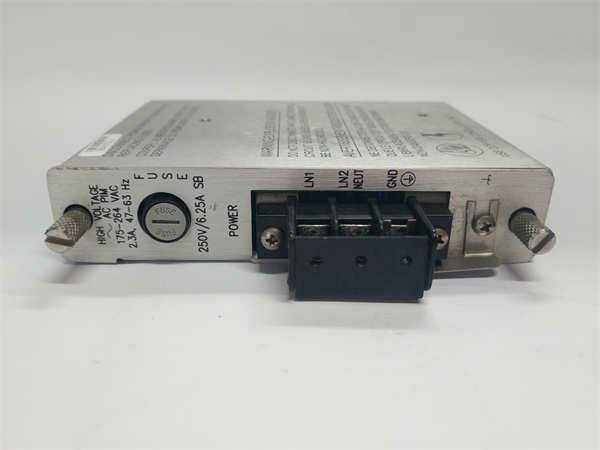

125840-01 BENTLY 压交流电源输入模块(PIM)

Description

Bently Nevada 125840-01是一款专为Bently Nevada 3500系列机械保护系统设计的高压交流电源输入模块（PIM）。作为一套用于监测和保护关键旋转机械的工业级解决方案的核心组件，125840-01的主要功能是将高电压交流电源（具体范围为175至264 Vac rms）转换为3500系列模块所需的稳定直流电源。这确保了整个3500机架内所有监测和保护模块能够持续、可靠地运行。在像汽轮机、压缩机和发电机这样的关键设备应用中，不间断的电源供应对于精确的振动、位置和温度监测至关重要，而125840-01正是为此提供坚实保障。该模块采用半高设计，可安装在3500机架的专用电源插槽中，并支持冗余配置，即可以安装第二个PIM作为备用，从而在主电源模块发生故障时实现无缝切换，极大提升了系统的可用性和故障容错能力。125840-01的设计考虑了严苛的工业环境，具备电气隔离功能，有效隔离了交流输入与直流输出，进一步增强了系统的安全性和可靠性。

125840-01 BENTLY

技术规格

产品型号:125840-01

制造商:Bently Nevada(Baker Hughes旗下)

产品类型:高压交流电源输入模块(PIM)

所属系列/平台:Bently Nevada 3500系列机械保护系统

输入电压(AC):175 to 264 Vac rms

输入频率:47 to 63 Hz

输入电流(AC):2.3 A rms(最大值)

输出电压(DC):转换为3500模块所需稳定直流电压

机架空间要求:半高模块，占用一个专用插槽

冗余支持:支持冗余电源配置

工作环境温度:-30°C至+65°C

储存环境温度:-40°C至+85°C

相对湿度:95%,非冷凝

重量:约0.34 kg(0.75 lb)

尺寸(高x宽x深):120.7 mm x 25.4 mm x 114.3 mm(4.75 in x 1.0 in x 4.5 in)

内部熔断器:250V/6.5A SB

主要特点和优势

Bently Nevada 125840-01高压交流电源输入模块以其在关键机械保护系统中的核心作用，展现出多项显著的特点和优势。

电源可靠性：125840-01的首要优势在于其能够将高压交流电源（175至264 Vac rms）高效稳定地转换为3500系统所需的直流电源。这种可靠的电源转换对于确保3500系列监测模块（如振动、轴位移和温度监测器）的持续精确运行至关重要，避免了因电源波动导致的数据失真或系统中断。

冗余支持：该模块支持在3500机架内实现电源冗余配置。通过安装第二个电源输入模块（可以是另一个125840-01或其他兼容类型），系统能够在主电源模块发生故障时无缝切换到备用电源，从而极大地提升了系统的可用性和故障容错能力。对于大型工业设施中连续运行的关键旋转机械，这种高可用性设计可以最大限度地减少非计划停机时间，避免高昂的生产损失。

高压兼容性：125840-01专为处理高压交流输入而设计，使其能够直接适配全球许多工业电力系统，无需额外的外部降压变压器，简化了系统集成并降低了部署成本。

内置保护与坚固设计：模块内部集成的熔断器可在过压情况下提供保护，避免对自身及下游模块造成损坏。此外，作为Bently Nevada 3500系列的一部分，125840-01采用工业级坚固结构，能够在严苛的工业环境中（如宽泛的温度和湿度范围）稳定可靠地运行，确保长期性能。

125840-01 BENTLY

应用领域

Bently Nevada 125840-01电源输入模块作为Bently Nevada 3500系列机械保护系统的核心供电组件，其应用领域涵盖了所有需要对关键旋转和往复式机械进行连续监测和保护的行业。

石油和天然气行业：在陆上钻井平台、海上生产平台、炼油厂、石化工厂以及输油输气管道泵站中，125840-01为监测燃气轮机、压缩机、泵、发电机等关键设备提供可靠电源，确保生产安全和连续性。

电力生产：在火力发电厂、核电站、水力发电厂和风力发电场，该模块为3500系统供电，用于监测汽轮机、发电机组、冷却泵等关键设备的振动、轴承状况和温度，防止突发性停机，保障电力供应稳定。

化工行业：在生产和处理危险化学品的工厂中，125840-01确保关键反应器、搅拌器和大型泵等设备的持续监测，对于预防安全事故和保障生产流程至关重要。

制造业和工业设施：在大型制造企业，特别是对生产线连续性要求高的领域，例如汽车制造、钢铁生产等，125840-01为监测生产线上的大型电机、风机、泵等设备提供可靠电源，优化设备维护，减少故障停机。

采矿和金属行业：在采矿作业中，用于监测大型破碎机、输送带和磨机等重型机械，确保其在恶劣环境下的可靠运行。

水/废水处理：在大型泵站和水处理设施中，125840-01为监测水泵和相关旋转设备提供稳定电源，保障供水和污水处理的连续性。

安装与维护

安装前准备：在安装Bently Nevada 125840-01电源输入模块之前，请务必详细阅读Bently Nevada提供的3500系列电源模块操作和维护手册。在进行任何安装操作前，必须严格遵守“上锁/挂牌”安全规程，彻底切断3500机架的所有电源，以防止触电或对设备造成损坏。请务必佩戴防静电（ESD）腕带，防止静电放电对敏感电子元件造成损害。125840-01是一个半高模块，应将其小心地插入3500机架左侧的两个专用电源插槽之一。确保模块完全插入并牢固地锁止在机架背板上，以保证可靠的电气连接和数据传输。最后，仔细连接高压交流输入电源线至模块的指定端子，并仔细检查接线极性是否正确、连接是否牢固，避免松动导致电源不稳定。

维护建议：为了确保Bently Nevada 125840-01模块的长期稳定运行和3500系统的可靠性，建议定期进行预防性维护。定期对模块进行目视检查，查看是否有物理损伤、电缆连接松动、灰尘堆积或过热迹象（如塑料变色或焦味）。保持模块及机架内部清洁，避免灰尘和碎屑积聚影响散热或造成电气短路，清洁时应在断电并确保安全的条件下进行。通过3500系统监测软件（如System 1）或模块上的指示灯，持续监控电源模块的运行状态。125840-01内部含有一个熔断器（250V/6.5A SB），若电源模块发生故障，应检查该熔断器。更换熔断器时，必须使用相同规格和类型的原厂备件，并遵循手册中的更换步骤。确保机架有良好的通风，环境温度和湿度保持在规定范围内，以防止模块因过热而影响性能或寿命。

125840-01 BENTLY

产品保障

Bently Nevada作为Baker Hughes旗下的全球领先机械保护和状态监测解决方案供应商，对125840-01高压交流电源输入模块提供坚实的质量保障。
