05704-A-0145 HONEYWELL 四通道控制卡

Description

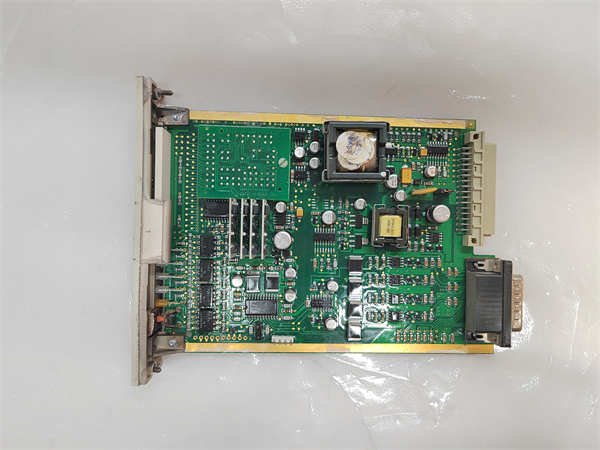

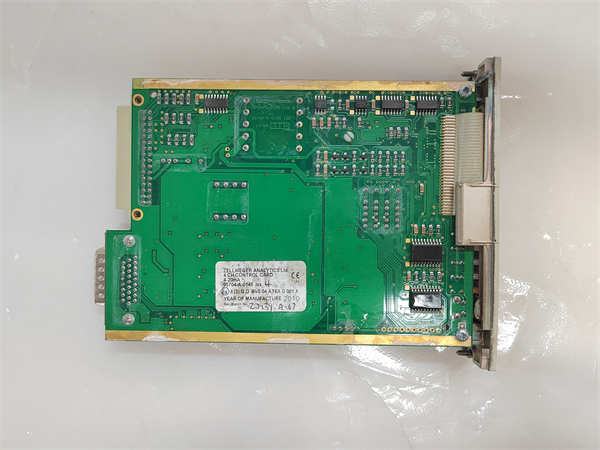

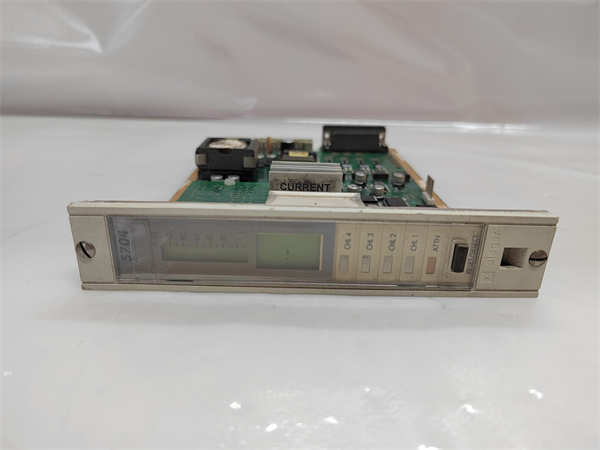

HONEYWELL 05704-A-0145是一款四通道控制卡，专为Honeywell的System 57系列气体检测系统而设计。作为System 57平台的核心处理单元之一，HONEYWELL 05704-A-0145能够同时接收和处理来自多达四个采用4-20 mA输出的工业气体传感器的信号。HONEYWELL 05704-A-0145通过先进的微处理器技术，对输入的电流信号进行精确的测量和转换，实时监测环境中各种目标气体的浓度水平。该控制卡在气体检测系统中扮演着至关重要的角色，它不仅是连接现场传感器和中央控制系统的关键环节，更是实现数据采集、报警判断和系统控制的核心。凭借其高密度、高精度和可靠性，HONEYWELL 05704-A-0145为构建经济高效的多点气体监测网络提供了强大的支持，确保工业环境的安全。

05704-A-0145 HONEYWELL

技术规格

产品型号：05704-A-0145

制造商：Honeywell

产品类型：四通道控制卡(4-20 mA输入)

输入通道：4

输入信号类型：4-20 mA(电流源)

信号测量范围：0至25 mA(线性)

回路供电：隔离24 V DC±5%，最大25 mA(用于回路供电设备)

最大回路电阻：500 ohms(包括传感器)

隔离电压：大于±50 V DC(输入端至系统0V)

供电电压：18 V DC至32 V DC

功耗：最大8.3 W，典型7.5 W

工作温度：-5°C至+55°C

存储温度：-25°C至+55°C

安装方式：Honeywell System 57系列机架插槽安装

主要特点和优势

HONEYWELL 05704-A-0145四通道控制卡是Honeywell在工业气体检测领域经验和创新技术的结晶，为用户提供了卓越的性能和可靠性，是构建先进气体监测系统的理想选择。

高密度通道集成：HONEYWELL 05704-A-0145在一个紧凑的模块中集成了四个独立的4-20 mA输入通道，显著提高了监测点的密度，降低了系统硬件成本和安装复杂性。

标准的4-20 mA信号兼容性：该控制卡直接接收工业标准的4-20 mA电流信号，可与市面上广泛使用的各种气体传感器无缝连接，提供了极大的灵活性。

精确的信号测量和处理：HONEYWELL 05704-A-0145采用高精度的模数转换器和先进的信号处理算法，确保对输入信号进行准确可靠的测量，为后续的报警判断和数据分析提供可靠的基础。

回路供电功能：该卡为回路供电的4-20 mA传感器提供隔离的24 V DC电源，简化了现场布线，降低了对外部电源的需求。

全面的线路故障检测：HONEYWELL 05704-A-0145具备开路和短路检测功能，能够及时发现传感器线路的异常情况，并通过指示灯或其他方式向用户报警，提高了系统的可靠性和可维护性。

与System 57平台的完美兼容：作为Honeywell System 57系列的专用模块，HONEYWELL 05704-A-0145与该系列的其他控制卡、电源模块和机架完美兼容，确保了系统的整体稳定性和可扩展性。

05704-A-0145 HONEYWELL

应用领域

HONEYWELL 05704-A-0145四通道控制卡因其能够高效、可靠地处理多个4-20 mA气体传感器信号，在以下工业领域有着广泛的应用：

石油与天然气行业：用于监测炼油厂、化工厂、储油库等场所的各种可燃、有毒气体的浓度。

化工行业：应用于化工厂、农药厂、化肥厂等，监测生产过程中可能泄漏的各种工艺气体。

电力行业：用于电厂、燃气电站等，监测氢气、天然气等易燃易爆气体。

冶金行业：应用于钢铁厂、焦化厂等，监测一氧化碳、硫化氢等有毒有害气体。

制药行业：用于制药厂的生产车间和存储区域，监测有机溶剂等挥发性气体。

环保行业：用于污水处理厂、垃圾填埋场等，监测硫化氢、甲烷等有害气体。

相关产品

Honeywell System 57控制卡(如05701-A-xxxx系列)：用于实现系统的逻辑控制、报警管理和数据通信，与HONEYWELL 05704-A-0145配合使用。

Honeywell System 57电源模块(如05701-A-0325)：为System 57系统提供稳定可靠的电源，包括为HONEYWELL 05704-A-0145供电。

Honeywell System 57输出卡(如05704-A-0121继电器输出卡)：用于输出报警信号或控制信号，响应HONEYWELL 05704-A-0145检测到的气体浓度。

Honeywell气体传感器(4-20 mA输出)：与HONEYWELL 05704-A-0145连接，用于检测各种工业环境中的可燃、有毒气体浓度。

Honeywell System 57机架：用于安装HONEYWELL 05704-A-0145和其他System 57模块。

安装前准备：在安装HONEYWELL 05704-A-0145四通道控制卡之前，请务必仔细阅读相关的Honeywell System 57系统手册和05704-A-0145模块说明书，确保安装环境符合模块的技术规格要求。检查模块外观是否完好，确认没有运输损坏。确保System 57机架已断电，并按照系统手册的指导，将HONEYWELL 05704-A-0145模块正确插入到机架的控制卡插槽中。使用符合要求的电缆连接4-20 mA输出的气体传感器，并确保接线正确可靠，注意区分信号线和电源线（如果传感器需要外部供电）。

维护建议：为了确保HONEYWELL 05704-A-0145四通道控制卡长期稳定可靠地运行，建议定期进行维护。定期检查模块在机架中的连接是否松动，是否有灰尘或污垢堆积，并及时清理。保持控制柜内部通风良好，避免模块过热。定期检查传感器线路连接是否可靠，是否有老化或损坏的迹象。建议按照Honeywell System 57系统的维护手册进行定期的系统功能测试和标定。如果发现模块出现任何异常或故障，应及时进行更换，并由专业人员进行处理。在进行任何维护操作之前，务必断开System 57系统的电源，确保人员安全。

05704-A-0145 HONEYWELL

产品保障

Honeywell对其工业自动化产品的质量和服务有着严格的标准，HONEYWELL 05704-A-0145四通道控制卡在出厂前经过全面的测试和质量控制，确保其性能稳定可靠。我们承诺为用户提供全面的产品质量保证，质保期内，凡属于产品自身质量问题导致的故障，我们将提供免费维修或更换服务。
