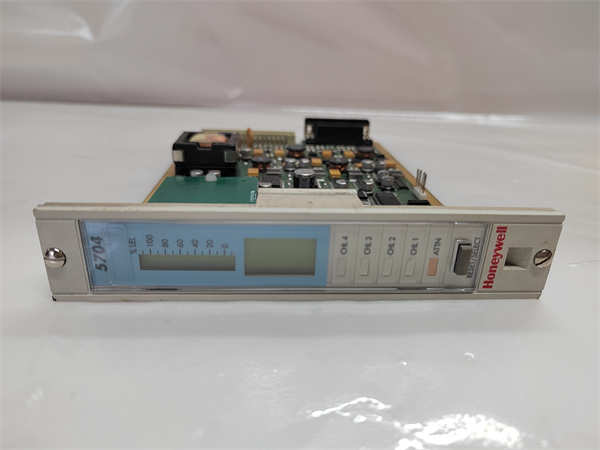

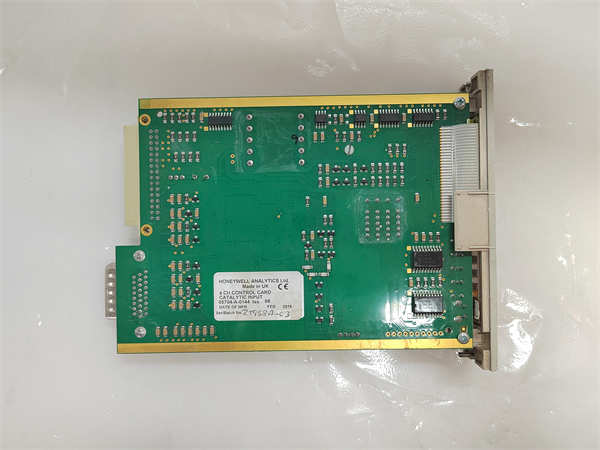

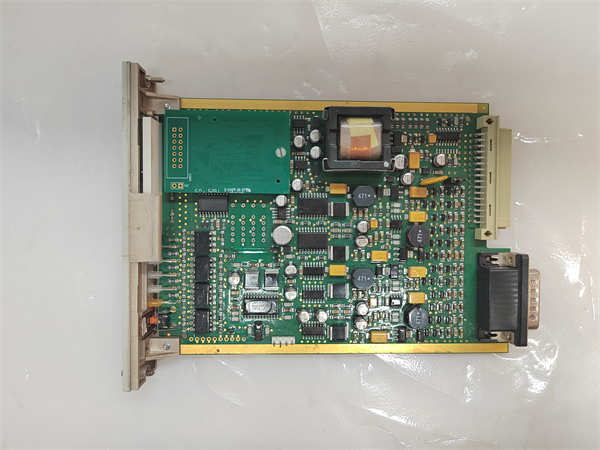

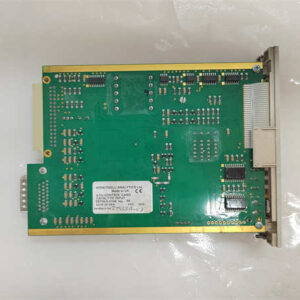

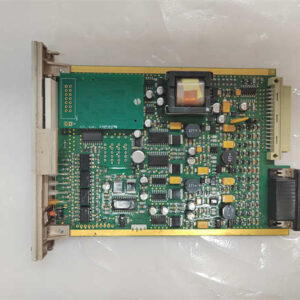

05704-A-0144 HONEYWELL 四通道控制卡(气体检测系统)

描述

HONEYWELL 05704-A-0144是一款四通道控制卡，主要应用于Honeywell的System 57气体检测系统。作为System 57平台的核心组件之一，HONEYWELL 05704-A-0144能够同时处理来自多达四个气体传感器的信号，为工业环境中的可燃气体和有毒气体提供可靠且高效的监测与控制解决方案。HONEYWELL 05704-A-0144通过先进的信号处理技术，将传感器输入的微弱信号转化为可供系统分析和报警的数据，从而在潜在危险发生前及时预警，保障人员和设备的安全。该控制卡在自动化系统中扮演着至关重要的角色，它是连接现场气体传感器与中央控制单元的桥梁，其性能直接影响到整个气体检测系统的准确性和响应速度。凭借其紧凑的设计和强大的处理能力，HONEYWELL 05704-A-0144为构建多点气体监测网络提供了经济高效的解决方案。

05704-A-0144 HONEYWELL

技术规格

产品型号：05704-A-0144

制造商：Honeywell

产品类型：四通道控制卡(气体检测系统)

输入通道：4

输入信号类型：催化燃烧式气体传感器(mV信号)或4-20 mA

传感器驱动：恒流驱动

电流调节：电子调节，90 mA至315 mA，步进1 mA

最大驱动电压：10 V

最大线路电阻：40 ohms(包括传感器，在200 mA时)

信号满量程范围：15 mV至300 mV

供电电压：18 V DC至32 V DC

功耗：最大12.8 W(4个催化燃烧传感器在200 mA时)，典型8.4 W(4-20 mA)

工作温度：-5°C至+55°C

存储温度：-25°C至+55°C

安装方式：Honeywell System 57系列机架插槽安装

主要特点和优势

HONEYWELL 05704-A-0144四通道控制卡是Honeywell在气体检测领域经验和技术的结晶，为用户提供了诸多显著的特点和优势，使其成为工业气体监测应用中的理想选择。

四通道高密度集成：HONEYWELL 05704-A-0144在一个紧凑的模块中集成了四个独立的输入通道，能够同时监测四个不同的气体传感器，显著提高了监测密度，降低了系统成本和安装复杂性。

灵活的输入信号兼容性：该控制卡既支持传统的催化燃烧式气体传感器输入的mV信号，也兼容4-20 mA模拟信号输入，为用户提供了更广泛的传感器选择和应用灵活性。

精确的传感器驱动和信号处理：HONEYWELL 05704-A-0144提供精确的恒流驱动，确保催化燃烧式传感器稳定工作，并通过先进的电子调节技术，实现对传感器信号的精确采集和处理，保证了监测的准确性。

全面的故障检测功能：该控制卡具备开路和短路检测功能，能够及时发现传感器线路故障，并通过前面板LED指示，方便用户快速定位和排除问题，提高了系统的可靠性和可维护性。

可配置的报警设置：每个通道都支持多个可编程的报警级别，用户可以根据具体的安全需求灵活设置报警限值和动作，实现定制化的气体安全管理方案。

与System 57平台的完美集成：HONEYWELL 05704-A-0144是专为Honeywell System 57系列设计的，能够与该系列的其他模块无缝集成，确保了系统的兼容性和可靠性。

05704-A-0144 HONEYWELL

应用领域

HONEYWELL 05704-A-0144四通道控制卡是Honeywell System 57气体检测系统的核心组件，广泛应用于需要对多种可燃或有毒气体进行安全监测的工业领域：

石油与天然气行业：应用于油气勘探、生产、储运等环节，监测甲烷、丙烷、硫化氢等可燃及有毒气体。

化工行业：用于化工厂、炼油厂等场所，监测各种工艺气体和泄漏可能产生的危险气体。

电力行业：应用于电厂、变电站等设施，监测氢气、天然气等可能存在的危险气体。

冶金行业：用于钢铁厂、焦化厂等场所，监测一氧化碳、硫化氢等有毒有害气体。

其他工业领域：如制药、环保、消防等需要进行多点气体浓度监测的场合。

相关产品

Honeywell System 57控制卡(如05701-A-xxxx系列)：用于系统逻辑控制和数据处理，与HONEYWELL 05704-A-0144配合使用。

Honeywell System 57电源模块(如05701-A-0325)：为System 57系统提供稳定的电源供应，包括为HONEYWELL 05704-A-0144供电。

Honeywell System 57输出卡(如05704-A-0121继电器输出卡)：用于输出报警信号或控制信号，响应HONEYWELL 05704-A-0144检测到的气体浓度。

Honeywell气体传感器(催化燃烧式)：与HONEYWELL 05704-A-0144连接，用于检测可燃气体浓度。

Honeywell气体传感器(4-20 mA输出)：与HONEYWELL 05704-A-0144连接，用于检测各种气体浓度。

Honeywell System 57机架：用于安装HONEYWELL 05704-A-0144和其他System 57模块。

安装前准备：在安装HONEYWELL 05704-A-0144四通道控制卡之前，请务必仔细阅读相关的Honeywell System 57系统手册和05704-A-0144模块说明书，确保安装环境符合模块的技术规格要求。检查模块外观是否完好，确认没有运输损坏。确保System 57机架已断电，并按照系统手册的指导，将HONEYWELL 05704-A-0144模块正确插入到机架的控制卡插槽中。使用正确规格的电缆连接气体传感器和外部电源，并确保连接牢固可靠，注意信号线和电源线的区分。

维护建议：为了确保HONEYWELL 05704-A-0144四通道控制卡长期稳定可靠地运行，建议定期进行维护。定期检查模块在机架中的连接是否松动，是否有灰尘或污垢堆积，并及时清理。保持控制柜内部通风良好，避免模块过热。定期检查传感器线路连接是否可靠，是否有老化或损坏的迹象。建议按照Honeywell System 57系统的维护手册进行定期的系统功能测试和标定。如果发现模块出现任何异常或故障，应及时进行更换，并由专业人员进行处理。在进行任何维护操作之前，务必断开System 57系统的电源，确保人员安全。

05704-A-0144 HONEYWELL

产品保障

Honeywell对其工业自动化产品的质量和服务有着严格的标准，HONEYWELL 05704-A-0144四通道控制卡在出厂前经过全面的测试和质量控制，确保其性能稳定可靠。我们承诺为用户提供全面的产品质量保证，质保期内，凡属于产品自身质量问题导致的故障，我们将提供免费维修或更换服务。
