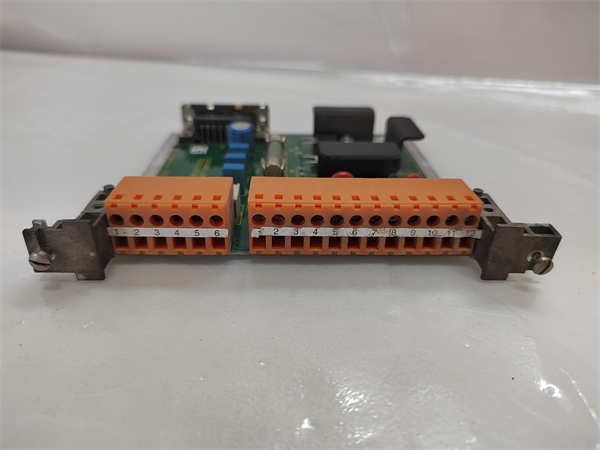

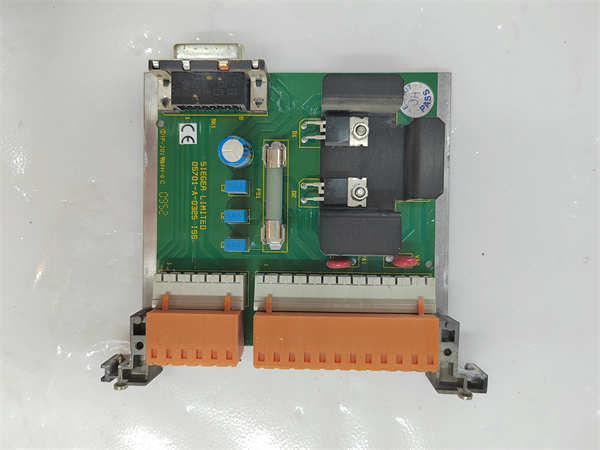

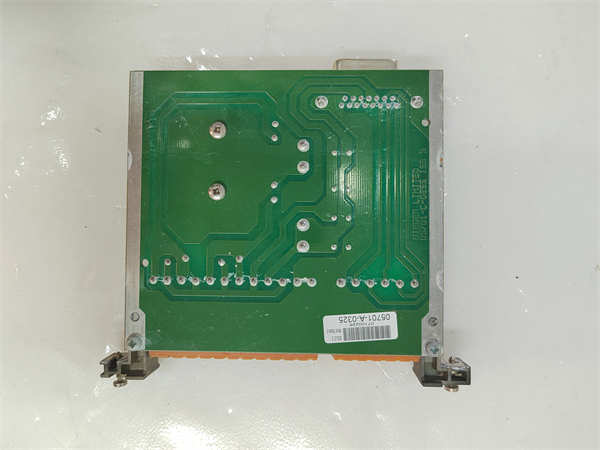

05701-A-0325 HONEYWELL 直流输入卡(DC Input Card)

Description

HONEYWELL 05701-A-0325是一款直流输入卡(DC Input Card)，属于Honeywell的System 57系列产品。System 57是一个专为监测现场安装的工业气体检测器而设计的控制系统。HONEYWELL 05701-A-0325的主要功能是为System 57子机架提供直流电源输入。用户可以从外部标称24V DC电源向HONEYWELL 05701-A-0325供电，该电源随后通过工程卡和子机架背板分配给机架中的所有其他卡件。HONEYWELL 05701-A-0325上集成的熔断器为整个电源电路提供过流保护，确保系统的安全稳定运行。此外，HONEYWELL 05701-A-0325还具备射频干扰(RFI)滤波和反极性保护功能，进一步增强了系统的可靠性。该模块通常配备一个两部分的接线端子板(TB1)，方便用户在不拆卸单个电线的情况下移除卡件，简化了安装和维护过程。在需要冗余电源的场合，HONEYWELL 05701-A-0325还提供了辅助直流输入连接，并使用二极管将主电源和辅助电源进行电气隔离。

05701-A-0325 HONEYWELL

技术规格

产品型号：05701-A-0325

制造商：Honeywell

产品类型：直流输入卡(DC Input Card)

输入电压范围：18-30 V DC

输出电压：24 V DC(至背板)

最大输出电流：5 A

保护功能：输入熔断器保护,反极性保护,RFI滤波

辅助直流输入：支持(用于备用电源)

电源隔离：主电源和辅助电源通过二极管隔离

接线端子：TB1，两部分可拆卸式

安装方式：Honeywell System 57系列机架插槽安装

主要特点和优势

HONEYWELL 05701-A-0325直流输入卡是Honeywell System 57控制系统中至关重要的电源管理模块，为整个系统的稳定运行提供了坚实的基础。其设计充分考虑了工业环境的复杂性和对系统可靠性的高要求。

集中供电管理：HONEYWELL 05701-A-0325作为电源输入的中心节点，简化了System 57机架的电源布线，为所有模块提供一个统一且受保护的电源。

增强的电气保护：内置的输入熔断器、反极性保护和RFI滤波功能，有效地保护了系统免受外部电气干扰和错误接线的影响，提高了系统的稳定性和安全性。

冗余电源支持：通过辅助直流输入连接，HONEYWELL 05701-A-0325支持连接备用电池电源，在主电源故障时确保系统的持续运行，提高了系统的可用性。

便捷的维护设计：采用两部分可拆卸式接线端子板(TB1)，使得在需要更换或维护卡件时，无需断开所有电线，大大简化了维护工作，缩短了停机时间。

与System 57的完美兼容：HONEYWELL 05701-A-0325是专为Honeywell System 57系列设计的，能够与该系列的其他模块无缝集成，确保最佳的系统性能和可靠性。

05701-A-0325 HONEYWELL

应用领域

HONEYWELL 05701-A-0325直流输入卡是Honeywell System 57气体检测控制系统的关键组成部分，因此其应用领域与System 57系统紧密相关：

工业气体检测系统：为Honeywell System 57控制器和相关的气体检测模块提供可靠的直流电源，确保气体浓度监测系统的持续运行。

石油化工行业：应用于炼油厂、化工厂等场所的气体泄漏监测系统，保障生产安全。

电力行业：用于电厂等设施的气体安全监测系统，防止有害气体泄漏。

其他工业领域：凡是需要使用Honeywell System 57进行工业气体浓度监测的场合，HONEYWELL 05701-A-0325都是不可或缺的电源输入模块。

相关产品

Honeywell System 57控制卡(如05701-A-0301,05701-A-0302等)：用于接收和处理来自气体传感器的信号，需要HONEYWELL 05701-A-0325提供的电源。

Honeywell System 57工程卡(如05701-A-0361)：用于系统配置和维护，也由HONEYWELL 05701-A-0325供电。

Honeywell System 57输出卡(如05701-A-0285)：用于输出控制信号或报警信号，同样依赖HONEYWELL 05701-A-0325提供的电源。

Honeywell System 57机架：用于安装HONEYWELL 05701-A-0325和其他System 57模块。

Honeywell气体传感器：System 57系统监测的对象，通过控制卡与系统连接。

安装前准备：在安装HONEYWELL 05701-A-0325直流输入卡之前，请务必仔细阅读相关的Honeywell System 57系统手册和05701-A-0325模块说明书，确保安装环境符合模块的技术规格要求。检查模块外观是否完好，确认没有运输损坏。确保System 57机架已断电，并按照系统手册的指导，将HONEYWELL 05701-A-0325模块正确插入到机架的电源输入插槽中。使用正确规格的电源线连接外部24V DC电源和辅助电源（如果需要），并确保连接牢固可靠，注意极性正确。

维护建议：为了确保HONEYWELL 05701-A-0325直流输入卡长期稳定可靠地运行，建议定期进行维护。定期检查模块在机架中的连接是否松动，是否有灰尘或污垢堆积，并及时清理。保持控制柜内部通风良好，避免模块过热。定期检查外部电源连接是否牢固，电源电压是否在允许范围内。建议按照Honeywell System 57系统的维护手册进行定期的系统检查。如果发现模块上的熔断器熔断，应及时更换相同规格的熔断器。如果模块出现其他异常或故障，应及时进行更换，并由专业人员进行处理。在进行任何维护操作之前，务必断开System 57系统的电源，确保人员安全。

05701-A-0325 HONEYWELL

产品保障

Honeywell对其工业自动化产品的质量和服务有着严格的标准，HONEYWELL 05701-A-0325直流输入卡在出厂前经过全面的测试和质量控制，确保其性能稳定可靠。我们承诺为用户提供全面的产品质量保证，质保期内，凡属于产品自身质量问题导致的故障，我们将提供免费维修或更换服务。
