高诊断数字输入模块 T9110 – 具备高共模抑制比，抗现场干扰！

描述

ICS TRIPLEXT 9110 是一款专为 Triconex Tricon 安全仪表系统 (SIS) 设计的高密度数字量输入 (DI) 模块。它在整个安全回路中扮演着信号采集终端的角色，负责接收和隔离来自现场的开关量信号，例如安全开关、连锁状态、极限位置等离散信号。这些现场设备的状态信息，是 TMR (Triple Modular Redundancy) 处理器（如 T8451）执行安全逻辑和紧急停车 (ESD) 功能的第一手数据。

T9110 之所以被用于安全系统，是因为它具备极高的可靠性 (High Reliability) 和全面的故障诊断功能 (Comprehensive Diagnostics)。模块内部集成了冗余采样电路和在线自诊断 (Online Self-Diagnosis) 功能，能够持续检查输入通道的开路 (Open Circuit)、短路 (Short Circuit) 以及共模噪声 (Common-Mode Noise) 干扰情况，确保输入信号的真实性 (Authenticity)。与标准 PLC 模块不同，TRICONEX T9110 的设计目标是达到 IEC 61508 安全完整性等级 (SIL) 3 的要求，即防止信号输入环节出现危险的、未检测到的故障。它通常被设计为热插拔 (Hot-Swappable) 模块，方便在系统不停机的情况下进行维护和更换。

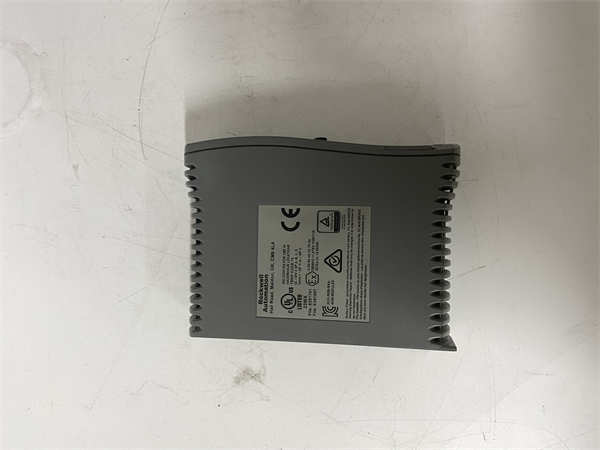

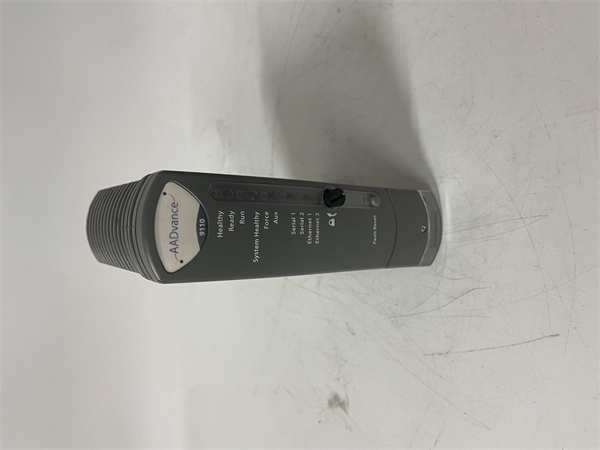

T9110 ICS TRIPLEX

T9110 技术规格

参数名称	参数值
产品型号	T9110
制造商	ICS TRIPLEX (施耐德电气)
产品类型	高密度数字量输入模块 (High Density DI)
通道数量	典型 32 或 40 个输入点 (具体取决于型号后缀)
输入电压	典型 24 VDC
信号类型	干接点或湿接点 (Dry or Wet Contact)
隔离性能	通道到通道、通道到地光电隔离 (Optical Isolation)
诊断功能	针对开路、短路、背板故障的在线自诊断
输入响应时间	快速响应，满足安全系统确定性 (Determinism) 要求
冗余特性	内部可能具备冗余采样或故障容忍设计
安装要求	专用的 Tricon Chassis/机箱
维护特性	支持热插拔 (Hot-Swappable)

主要特点和优势

强大的信号隔离和抗噪性：工业现场的电气环境极其恶劣，电磁干扰 (EMI) 和接地回路 (Ground Loops) 经常会导致普通输入模块的误判。T9110 采用高性能的光电隔离 (Photo-Isolation) 技术，在现场信号和模块内部逻辑之间建立起坚实的电气屏障。这种隔离能力结合高共模抑制比 (CMRR)，使得 TRICONEX T9110 能够滤除绝大多数现场噪声，确保采集到的信号是真实且准确的。

高密度设计与高效空间利用： T9110 的高密度设计在保持极高安全标准的同时，最大限度地减少了机柜空间的使用。一个模块可以处理多达 32 或 40 个输入点，这在大型 SIS 系统中，显著降低了系统尺寸和安装成本。此外，它通过高性能连接器与底板连接，方便接线和模块更换。

全面的故障诊断和报告：作为 SIS 模块，T9110 的诊断能力远超普通 DI 模块。它不仅仅是采集信号，它更像是一个警觉的哨兵。它能在线监测模块自身的硬件健康状态，以及连接到其上的现场布线状态（如电源断开或传感器线路短路）。任何未检测到的故障 (Undetected Faults) 都会直接降低系统的安全完整性等级。TRICONEX T9110 依靠其高覆盖率的诊断，确保任何潜在危险故障都会被及时发现并报告给 TMR 处理器。

The ICS TRIPLEX T9110 is a highly specialized Digital Input module engineered for extreme reliability within the Triconex SIS platform. Its primary technical advantage is the combination of high channel density with uncompromising safety integrity (SIL 3 capable). The module employs robust optical isolation to achieve superior noise immunity and common-mode rejection, effectively safeguarding the critical input signals from the harsh electrical interference typical in industrial environments.

Furthermore, the T9110 integrates comprehensive online diagnostics, which continuously monitor for internal hardware failures, as well as field wiring faults such as open or short circuits on the 24VDC inputs. This proactive fault detection capability is paramount in a safety system, as it drastically reduces the Probability of Failure on Demand (PFD) and enables hot-swappable maintenance without disrupting the system’s live operation. This resilience ensures that the vital information from ESD buttons and safety interlocks is always available and trustworthy for the TMR processors.

应用领域

ICS TRIPLEX T9110 数字量输入模块是所有要求最高安全等级 (SIL 3) 和绝对运行可靠性的关键工业应用的基础：

紧急停车系统 (ESD)：作为 ESD 系统中所有开关量触发信号的输入接口，例如紧急停车按钮、高/低压/温开关、火灾探测器状态等。T9110 确保这些瞬时动作的信号被准确无误地采集。

火气系统 (F&G)：用于连接气体泄漏探测器、火焰探测器和手动报警站的离散信号。在危险发生时，T9110 的快速响应时间确保了安全逻辑能够及时启动灭火或隔离措施。

燃气轮机和压缩机控制：用于采集超速保护、振动极限开关和润滑油低压联锁等关键机械保护信号，确保昂贵的高速设备不会因瞬时故障而损坏。

锅炉管理系统 (BMS)：用于监控炉膛火焰丢失、压力超高超低等关键联锁开关。T9110 的高可靠性避免了误跳闸对生产的影响，同时也防止了漏报引发的爆炸风险。

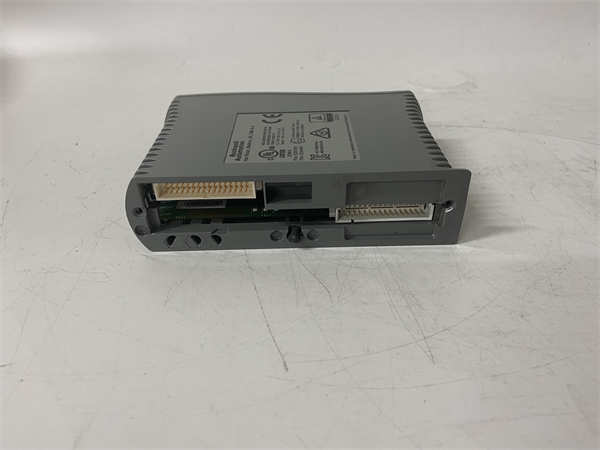

T9110 ICS TRIPLEX

安装与维护

安装前准备: 安装 T9110 模块时，必须确认它被插入到 Tricon 机箱中正确的 I/O 槽位，并确保底板背后的 I/O 终止单元 (Terminal Block) 或连接电缆已正确、牢固地连接。由于 T9110 是高密度模块，现场接线需严格遵循 Triconex 的安全布线规范，确保屏蔽层正确接地，并且 24VDC 供电回路的电压稳定性符合要求。在将 T9110 插入带电系统时，应确保热插拔功能已激活，并观察模块上的 LED 指示灯，确认其自诊断程序已顺利通过。

维护建议: 对 T9110 的维护应侧重于现场布线的完整性和模块的诊断状态。应定期检查模块的诊断 LED，如果有任何通道指示故障，应立即通过 Tristation 工程软件进行详细的故障诊断，定位是模块内部故障还是现场线路故障（如电缆磨损、接线端子松动）。
