高精度数据网关：BENTLY 3500-94 147663-01，实现DCS/PLC的无缝集成！

描述

BENTLY 3500-94 147663-01：这款数据采集接口模块，是Bently 3500系统与外部网络的核心网关。它负责将振动保护数据和状态监测数据（Condition Monitoring Data）转发给上位机或DCS。

BENTLY 3500-94 147663-01承担着一个双重任务：首先，它必须高速且准确地从3500机架背板总线（Backplane Bus）上，采集所有监测器模块（Monitor Modules）的数据，包括瞬时值、报警状态和历史趋势。其次，它需要将这些专有的内部数据，转换为标准的工业以太网协议（Industrial Ethernet Protocol），转发给DCS（Distributed Control System）、PLC（Programmable Logic Controller）或专业的状态监测软件（如System 1）。这款模块占用两个全高槽位，其强大的处理能力确保了大量动态数据（Dynamic Data，如波形和频谱）也能被及时处理和传输，为高级诊断（Advanced Diagnostics）提供了基础数据支持。

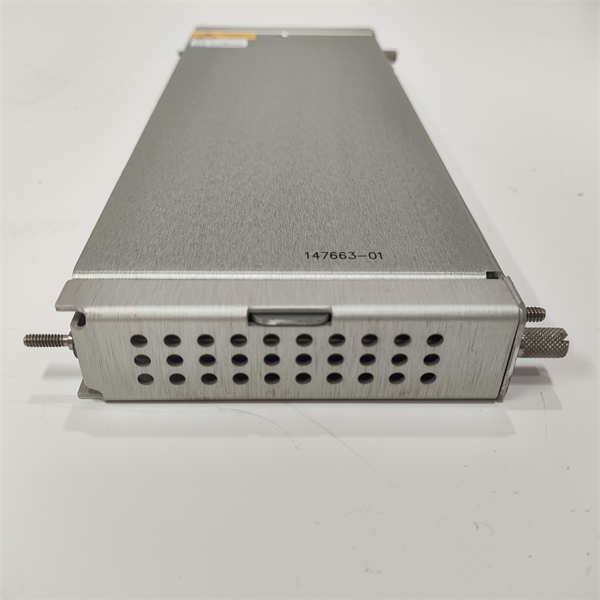

BENTLY 3500-94 147663-01

主要特点和优势

通讯协议的通用性和开放性（Protocol Universality）： BENTLY 3500-94 147663-01提供标准以太网接口，并支持广泛使用的Modbus/TCP协议。这种通用性使得它能够与市面上绝大多数的自动化控制系统（Automation Control Systems）和监控系统（SCADA）实现即插即用的数据集成（Data Integration）。无论是需要将振动趋势融入DCS的操作员画面，还是将报警状态上传给MES（Manufacturing Execution System）进行报告，3500-94 147663-01都能轻松应对，显著降低了系统集成的复杂性（Integration Complexity）。

非干扰性设计，保障保护系统安全（Non-Intrusive Safety）：这是这款模块最关键的设计哲学之一。BENTLY 3500-94 147663-01仅仅是一个数据监听者和转发者，它不包含任何报警逻辑（Alarm Logic）或跳闸逻辑（Trip Logic）。它的任何故障（例如网络中断或通讯处理器失效）都不会对机架内其他监视器模块的关键保护功能（Critical Protection Function）产生丝毫影响。在符合API 670标准（American Petroleum Institute Standard 670）的机械保护系统中，这种安全隔离（Safety Isolation）是不可妥协的铁律。它的存在，为状态监测（Condition Monitoring, CM）提供了便利，同时维护了设备保护系统的最高安全完整性（Safety Integrity）。

动态数据传输能力（Dynamic Data Capability）：区别于只传输静态数据的网关，3500-94 147663-01能支持动态数据的输出。动态数据指的是原始传感器信号（Raw Sensor Signal）或经过初步处理的波形（Waveforms）、频谱（Spectrums）以及轴心轨迹（Orbit）。这些数据是进行高级振动分析（Advanced Vibration Analysis）和故障根源诊断（Root Cause Diagnostics）的必备要素。通过专用协议与System 1等软件配合，3500-94 147663-01能够将这些高价值数据（High-Value Data）实时传出，支撑**预测性维护（Predictive Maintenance, PdM）**策略的落地实施。

The BENTLY 3500-94 147663-01 Data Acquisition Interface Module is central to modern asset management strategies due to its capacity for high-speed, reliable data output. Engineered to be strictly non-intrusive, its operation is segregated from the critical protection functions of the 3500 monitor modules, ensuring system safety remains paramount even during network disturbances. This design adheres to the most stringent industry standards for machinery protection.

Furthermore, the 3500-94 147663-01 excels in data bandwidth and protocol versatility. By supporting industry-standard protocols such as Modbus/TCP over Ethernet, it facilitates effortless integration into any industrial control network (Industrial Control Network, ICN). Crucially, it provides access to the full spectrum of dynamic data—including time-waveform and spectral data—which are essential inputs for sophisticated condition monitoring platforms, allowing engineering teams to conduct proactive fault diagnostics and optimize maintenance schedules for continuous process reliability (Process Reliability).

3500-94 147663-01 技术规格

参数名称	参数值
产品型号	3500-94 147663-01
制造商	Bently Nevada（本特利内华达）
产品类型	数据采集接口模块（Data Gateway）
占用槽位	2个全高机架槽位
通讯协议	Modbus/TCP，Bently专用协议
物理接口	10/100BASE-T 以太网（RJ-45）
数据刷新率	取决于配置，最快可达每秒一次
系统兼容性	仅兼容 Bently 3500 监测系统
供电电压	由 3500 机架背板供电
冗余支持	支持双以太网端口冗余（部分配置）
工作温度	-30°C 至 +65°C

应用领域

BENTLY 3500-94 147663-01的应用场景，涵盖了所有对资产健康状态和运行效率有极高要求的关键工业设施。

过程自动化与集中监控：在炼油厂、大型化工厂和天然气处理设施中，3500-94 147663-01模块将关键的压缩机、泵和风机振动数据，汇集到中央控制室的分布式控制系统（DCS）中。操作员通过人机界面（HMI, Human-Machine Interface）就能远程监控设备健康状况，实现集中式操作（Centralized Operation）。

能源发电与状态监测：在燃气轮机（Gas Turbine）、汽轮发电机组（Steam Turbine Generator）和辅助机械中，这款模块负责将轴振动、轴位移和转速等数据实时传输给状态监测（CM）工作站。这使得工程师可以进行精确的故障诊断，如发现转子裂纹（Rotor Crack）或不平衡（Unbalance），在故障演变成灾难前进行干预。

资产绩效管理（APM）：随着工业数字化的推进，越来越多的企业采用资产绩效管理（APM, Asset Performance Management）软件平台。BENTLY 3500-94 147663-01作为数据源头，确保了振动和保护数据能准确、及时地输入APM系统，用于设备可靠性分析（Equipment Reliability Analysis）和维护策略的优化。

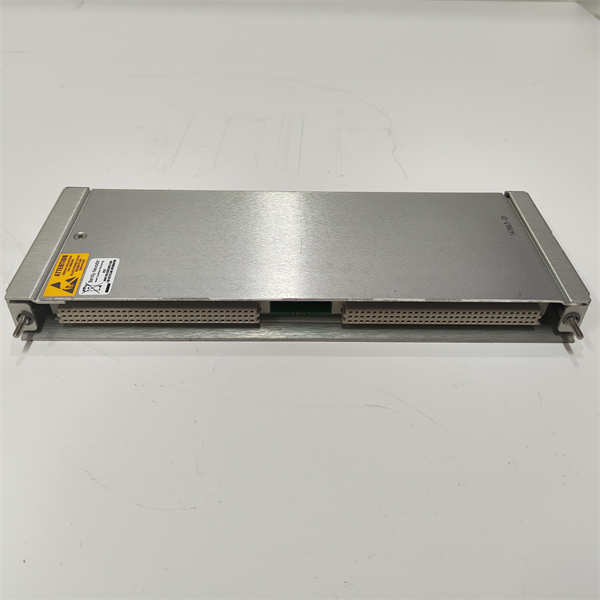

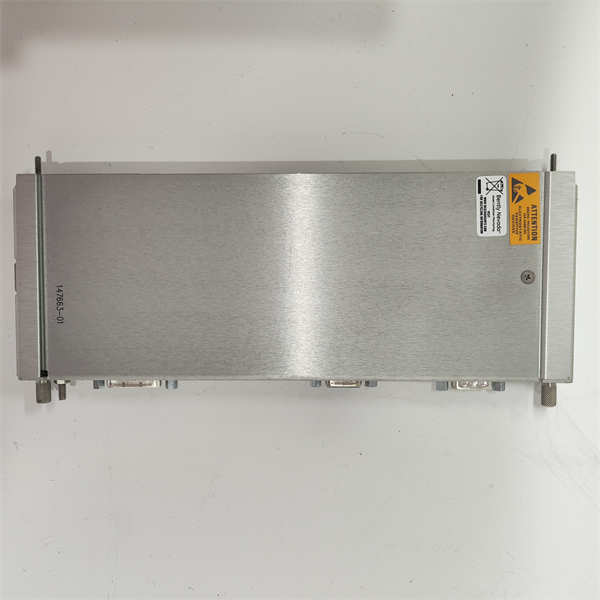

BENTLY 3500-94 147663-01

安装与维护

安装前准备: 安装BENTLY 3500-94 147663-01时，必须首先通过3500机架配置软件（Rack Configuration Software）分配其IP地址、子网掩码以及所需的Modbus寄存器映射（Modbus Register Mapping）。务必确保以太网电缆的连接可靠且符合工业标准，建议使用带屏蔽的CAT5e或以上等级的网线，并将屏蔽层正确接地，这是确保数据通讯质量的关键。3500-94 147663-01安装在机架内预留的两个全高槽位中，安装过程中确保插接平稳、到位。

维护建议: 3500-94 147663-01的日常维护主要关注模块面板上的状态LED指示灯（Status LEDs）。绿色LED常亮表示模块运行正常，如果出现黄色或红色指示灯，则表示存在故障或通讯问题，需要立即通过组态软件查看诊断信息。
