高可靠性ICS TRIPLEX T8311 扩展通信利器 – 确保主从机箱间数据完整性！

描述

ICS TRIPLEX T8311 作为 Trusted TMR Expander Interface 模块，主要部署在控制器机箱中，作为 Inter-Module Bus (IMB) 与 Expander Bus 之间的主接口。通过非屏蔽双绞线（UTP）连接多个扩展机箱，在保持高带宽和容错能力的同时，支持分布式系统架构的灵活扩展。其硬件实现容错（HIFT）技术可将故障影响限制在局部，确保系统可用性最大化。

该模块通过 TÜV 认证，符合 IEC 61508 SIL 3 安全完整性等级要求，适用于石油化工、核电、电力等对安全性和可靠性要求极高的行业。其内置的三重冗余电路和实时诊断机制，可快速识别并处理单点故障，保障系统在危险环境下的连续运行。

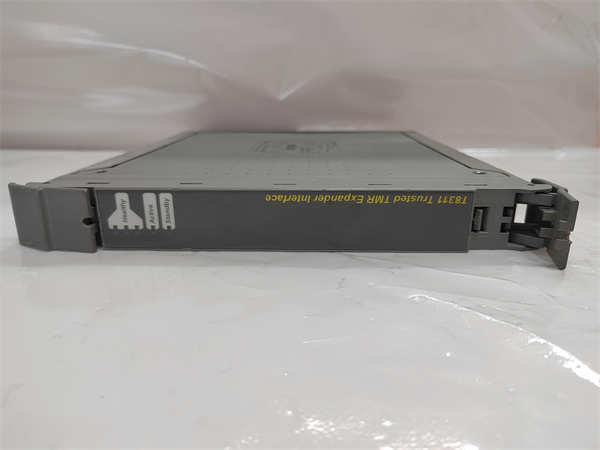

ICS TRIPLEX T8311

技术规格

核心功能与优势

高可靠性扩展能力
支持连接 最多 7 个扩展机箱，每个机箱可容纳多个 I/O 模块，显著提升系统 I/O 容量。TMR 架构确保接口模块本身的冗余性，单点故障不影响整体通信。

实时数据传输与故障隔离
250 Mbps 高速总线保障数据实时性，输入信号响应时间小于 1ms。内置诊断电路可实时监测通信链路状态，故障时自动切换至冗余路径，避免系统中断。

灵活的系统集成
兼容 ICS TRIPLEX 的 T8300 扩展机箱 和 T8100 控制器机箱，可与 T8310 扩展处理器模块配合使用，构建分布式安全控制系统。支持热插拔功能，维护过程无需停机。

全面的安全认证
通过 SIL 3 认证，适用于安全仪表系统（SIS）、紧急停车系统（ESD）等关键场景，可直接连接安全传感器与执行器，无需额外隔离设备。

应用场景

石油化工行业
在炼油厂、化工厂的安全联锁系统中，T8311 可连接多个扩展机箱，实现对压力、温度等模拟量信号的集中采集与控制指令的快速分发，例如触发紧急泄压阀或切断进料阀门。

电力与能源领域
用于核电站的反应堆控制系统，通过扩展接口连接分布式 I/O 模块，实时监测反应堆水位、温度等参数，并与 T8310 模块协同执行停机保护逻辑。

冶金与重型工业
在钢铁厂的高炉控制系统中，T8311 可扩展连接振动传感器、温度变送器等设备，实现对炉体状态的全面监控，并通过冗余通信链路确保控制指令的可靠传输。

与 T8310 模块的协同应用

T8311 与 T8310 常组合使用：

• T8311作为 主扩展接口模块，部署在控制器机箱，负责 IMB 与 Expander Bus 的协议转换。
• T8310作为 从扩展处理器模块，安装在扩展机箱，管理本地 I/O 模块并执行部分控制逻辑。
  两者通过 UTP 电缆连接，形成分布式 TMR 控制系统，可同时处理数百个 I/O 信号，适用于大型装置的安全控制需求。

维护与技术支持

• 在线诊断：通过前面板 LED 指示灯实时显示模块健康状态（如电源、通信、通道故障）。
• 冗余切换测试：建议每季度进行冗余路径切换测试，确保故障时无缝切换。
• 技术服务：ICS TRIPLEX 提供 7×24 小时技术支持，包括系统组态、故障诊断及定制化培训服务。

ICS TRIPLEX T8311

相关产品

1. T8310：扩展处理器模块，与 T8311 配合实现分布式 I/O 控制。
2. T8151B：通信接口模块，用于连接上位机或其他控制系统。
3. T8300：扩展机箱，支持安装 T8310 及各类 I/O 模块。
4. T9400：安全控制器主机，作为 T8311 的核心控制单元。
