霍尼韦尔ICS TRIPLEX 9451:AADvance系列核心,高精度AI卡,就选它!

ICS TRIPLEX 9451 是工业自动化领域的高可靠性控制组件,隶属于 ICS TRIPLEX AADvance 容错控制系统,专为石油化工、核电、天然气等高安全等级要求的行业设计。作为 8 通道数字输出模块9451 采用三重模块化冗余(TMR)技术,可同时驱动 8 路执行器(如电磁阀、继电器、电机控制器),通过 24V DC 标准信号实现精准控制,确保关键设备在极端工况下的稳定运行。

分类:

描述

ICS TRIPLEX 9451 是工业自动化领域的高可靠性控制组件,隶属于 ICS TRIPLEX AADvance 容错控制系统,专为石油化工、核电、天然气等高安全等级要求的行业设计。作为 8 通道数字输出模块9451 采用三重模块化冗余(TMR)技术,可同时驱动 8 路执行器(如电磁阀、继电器、电机控制器),通过 24V DC 标准信号实现精准控制,确保关键设备在极端工况下的稳定运行。



该模块通过 SIL 3 认证(IEC 61508/61511),可直接应用于安全仪表系统(SIS)、紧急停车系统(ESD)及火气检测系统(F&G),满足危险区域(ATEX Zone 2)的防爆要求。9451 的 故障安全设计 确保在模块内部出现单点故障时,输出通道自动切换至安全状态(如关闭阀门、切断电源),避免因设备误动作引发安全事故。其内置的 通道级诊断功能 可实时监测输出电流、电压及线路状态,当检测到短路、开路或过载时,立即触发报警并隔离故障通道,显著提升系统的可维护性。



在工业自动化架构中,ICS TRIPLEX 9451 扮演 “执行终端” 角色:通过 AADvance 处理器模块(如 9110) 接收控制指令,将数字信号转换为 24V DC 电平信号,驱动现场设备执行联锁动作。其支持的 双冗余供电设计(18-32V DC)可无缝接入冗余电源系统(如 51196655-100 ACX633 智能电源模块),确保在主电源失效时仍能维持关键控制功能。

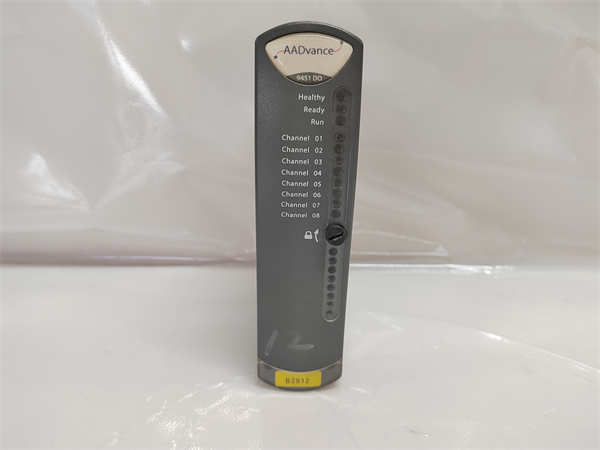

ICS TRIPLEX 9451

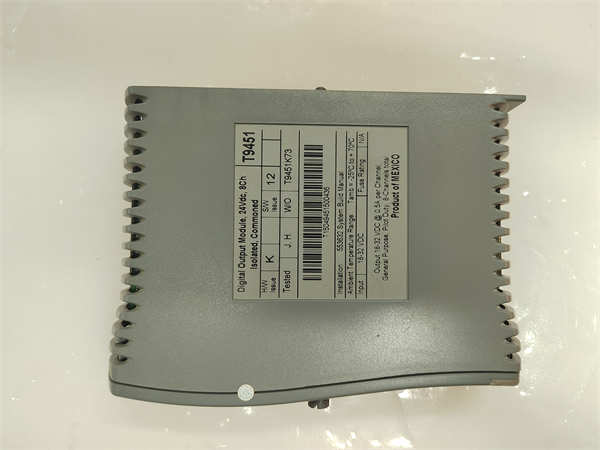

ICS TRIPLEX 9451

技术规格

参数名称 参数值
产品型号 9451
制造商 ICS TRIPLEX(Rockwell Automation 旗下品牌)
产品类型 8 通道数字输出模块(故障安全型)
输出信号 24V DC(支持双冗余供电,18-32V DC 输入)
输出电流 1A / 通道(持续负载),2A / 通道(峰值负载,持续时间≤100ms)
通道数量 8 通道(独立隔离,支持 NPN/PNP 输出)
安全认证 SIL 3(IEC 61508/61511)、ATEX Zone 2、UL Class I Div 2
通信接口 背板总线(通过 AADvance 框架接口模块 扩展 EtherNet/IP、Modbus TCP)
诊断功能 短路保护、过载保护、开路检测、反向电压保护
工作温度 -20°C 至 +60°C
防护等级 IP67(抗粉尘、防水溅)
安装方式 AADvance 标准机架插拔式安装(兼容 DIN 导轨)
冗余机制 三重模块化冗余(TMR),支持热备用模式
响应时间 ≤2ms(从指令接收到输出动作)
抗振动 / 冲击 10-2000Hz@5g RMS,100g@11ms 脉冲

主要特点和优势

高可靠性三重冗余架构
9451 采用 TMR(Triple Modular Redundancy)技术,将三个独立的信号处理通道集成于同一模块,通过多数表决机制(2oo3)确保单点故障不影响系统运行。其工业级 PCB 设计通过 1000 小时盐雾测试和 – 40°C 至 85°C 温度循环测试,可在石化、冶金等恶劣环境下稳定运行。例如,在某炼油厂催化裂化装置中,9451 与 3300XL 电涡流传感器 配合,实时监测压缩机轴振动,当参数超标时,通过冗余输出通道触发紧急切断阀动作,避免设备损坏和介质泄漏。



安全驱动与精准控制
模块支持 故障安全型输出(Fail-Safe),当检测到内部故障或通信中断时,输出通道自动切换至安全状态(如 0V),防止危险工况下的误操作。其 动态电流监控功能 可实时监测每个通道的负载电流,当电流超过 1A 持续阈值时,自动切断输出并记录故障日志,便于快速定位问题。例如,在某天然气处理厂中,9451 驱动的 ESD 阀门在检测到异常电流后,0.5 秒内完成关闭动作,有效阻止了可燃气体泄漏。



灵活组态与扩展能力
9451 支持 在线参数配置,用户可通过 AADvance 组态软件自定义输出模式(脉冲 / 电平)、故障响应策略(保持 / 安全状态)及报警阈值。其背板总线接口兼容 AADvance 22M 框架接口模块,可扩展 EtherNet/IP、Profibus-DP 等工业协议,无缝集成至第三方 SCADA 系统。例如,在某海上钻井平台中,9451 通过 CC-IP0101 通信网关 将阀门状态数据上传至云端平台,实现远程监控和预测性维护。

应用领域

安全关键型过程控制
ICS TRIPLEX 9451 广泛应用于石油化工行业的反应釜联锁控制、天然气压缩机防喘振调节,以及电力行业的汽轮机超速保护等场景。例如,在某 LNG 接收站中,9451 与 HONEYWELL 05704-A-0145 模拟量输入卡 配合,实时监测储罐压力和液位,当参数超出安全范围时,通过冗余输出通道触发紧急切断阀动作,防止 LNG 泄漏事故。



智能工厂与预测性维护
通过与 Bently Nevada 3500/42M 振动监测模块 集成,9451 可实时分析设备振动频谱数据,预测轴承磨损、齿轮箱裂纹等潜在故障。例如,在某造纸厂中,9451 基于历史数据建立设备健康模型,提前 72 小时预警烘缸驱动电机的不平衡故障,使维护团队有充足时间更换备件,避免生产线中断。



分布式能源管理
在光伏电站和储能系统中,9451 负责协调逆变器、电池管理系统(BMS)和电网接口的实时通信,实现最大功率点跟踪(MPPT)和负载均衡控制。其支持的 OPC UA 协议可将能源数据上传至云端平台,助力用户实现远程监控和能源优化调度。

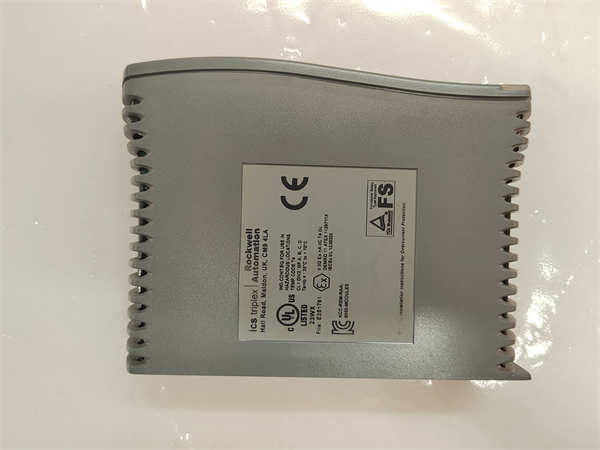

ICS TRIPLEX 9451

ICS TRIPLEX 9451

相关产品

  1. 9110 AADvance 处理器模块:与9451 协同工作,提供控制逻辑处理和通信管理功能。
  2. 51196655-100 ACX633 智能电源模块:为9451 提供冗余 24VDC 供电,支持热插拔更换。
  3. AADvance 22M 框架接口模块:实现机架与上位机的高速数据通信,支持 TDI(涡轮机械数据接口)协议。
  4. CC-IP0101 通信网关:扩展 EtherNet/IP、Profibus-DP 等协议接口,实现 9451与第三方系统的无缝集成。
  5. 3300XL 电涡流传感器:高精度位移传感器,专为9451 设计,适用于高温、高压环境下的设备状态监测。
  6. AADvance 8451 安全输出模块:支持 SIL 3 认证,与 9451共享组态软件和通信协议,适用于小规模监测场景。
  7. 51305072-200 CLCN-A 系列电源模块:提供 18-32V DC 稳定供电,兼容 9451的宽电压输入范围。
  8. SolaHD IP67 SCP-X 高输出电源:IP67 防护等级电源,与 9451配合使用,适用于潮湿、多尘的工业现场。
