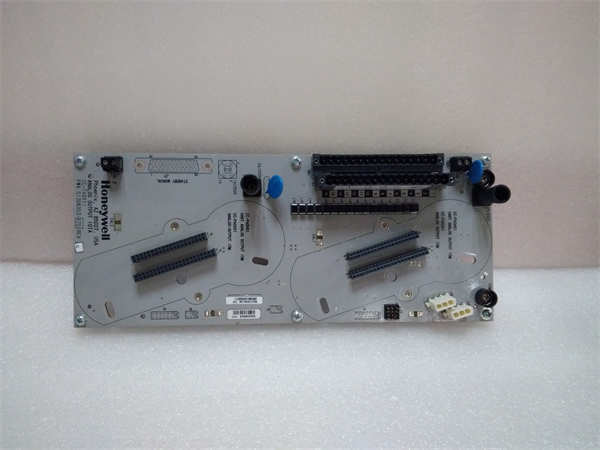

霍尼韦尔 51308353-175 16通道AO IOTA – Experion PKS备件，完美兼容PAOX/PAOH模块！

描述

HONEYWELL CC-TAOX11 51308353-175 是霍尼韦尔（Honeywell）专为工业自动化系统设计的冗余模拟量输出模块，属于Experion PKS Series-C I/O 系列的核心组件。作为控制系统与现场执行器之间的关键接口，CC-TAOX11 支持与霍尼韦尔CC-TAID01、CC-PWRR01等模块协同工作，实现对阀门、变频器、电机等设备的高精度控制。其双通道冗余架构和故障安全设计可显著提升系统可靠性，适用于石油化工、电力能源、制药等对控制稳定性要求严苛的场景。

CC-TAOX11 的核心功能是将数字控制信号转换为高精度模拟输出（如 4-20mA 电流、0-10V 电压），并通过16 位 DAC 转换器和输出缓冲放大器确保信号的稳定性和抗干扰能力。通过霍尼韦尔Control Builder 软件，用户可配置输出范围、故障安全值（Fail-safe）及斜坡速率，实现对执行器的精细化控制。其热插拔技术支持系统运行状态下的模块更换，减少停机时间，提升维护效率。

HONWYWELL CC-TAOX11 51308353-175

技术规格

参数名称	参数值
产品型号	HONEYWELL CC-TAOX11 51308353-175
制造商	霍尼韦尔（Honeywell）
产品类型	冗余模拟量输出模块（DCS 系统核心组件）
通道数量	8 通道（支持双通道冗余配置）
输出信号	4-20mA 电流、0-10V 电压（可软件配置）
精度	±0.05%（满量程，典型值）
负载能力	750Ω（电流输出），10kΩ（电压输出）
隔离电压	1500Vrms（通道间及对地）
工作电压	24VDC±10%，典型功耗 6W
工作温度	-20°C 至 + 60°C（存储温度：-40°C 至 + 85°C）
安装方式	标准 DIN 导轨安装，支持热插拔
外形尺寸	190mm×140mm×30mm（7.5 英寸 ×5.5 英寸 ×1.2 英寸）
重量	0.45kg（0.99 磅）
认证	CE、UL、CSA，Class I, Division 2（危险场所认证）
平均无故障时间（MTBF）	>300,000 小时
故障安全	支持每通道独立配置故障安全值

主要特点和优势

冗余设计与高可靠性

双通道冗余架构：支持双模块热备冗余，主备模块实时同步输出值，当主模块故障时自动无缝切换至备用模块，确保控制信号不间断。配合霍尼韦尔CC-PWRR01 冗余电源模块，可实现供电与信号输出的双重冗余，满足 SIL 2 级安全系统要求。
输出保护电路：每通道内置过流保护（限制电流≤30mA）和短路保护（自动切断输出），可承受 ±30V 瞬态电压冲击，有效保护模块和现场设备。
故障自诊断：内置 LED 状态指示灯实时显示通道状态（绿色常亮表示正常，红色闪烁提示故障），并通过 Control Builder 软件提供详细诊断报告（如输出超量程、环路断路），支持远程复位和参数整定。

高精度控制与灵活配置

16 位 DAC 分辨率：提供 16 位数字 – to – 模拟转换精度，可实现 0.015% 的输出步长，满足精密控制需求（如制药行业的流量调节阀控制）。
多输出模式支持：通过软件可配置为电流输出（4-20mA）或电压输出（0-10V），无需硬件改动，适应不同类型执行器的接口需求。
故障安全策略：支持每通道独立配置故障安全值（如保持最后值、输出最小值、输出最大值），确保系统在异常情况下进入安全状态。

快速部署与智能维护

热插拔技术：支持系统运行状态下的模块更换，维护过程无需停机。配合霍尼韦尔QuickSwap 工具，可在 30 秒内完成模块更换与参数同步，减少生产中断风险。
智能配置向导：通过 Control Builder 软件的 “快速启动” 功能，可在 10 分钟内完成模块参数配置和调试。内置 EEPROM 可存储 4 组配置参数，支持快速切换不同生产工艺（如批次控制）。
远程监控与升级：支持通过霍尼韦尔Connected Services 服务远程监控模块健康状态（如输出漂移、温度异常），并远程更新固件，无需现场干预即可修复漏洞或新增功能。

HONWYWELL CC-TAOX11 51308353-175

应用领域

石油化工与能源行业
在炼油厂的催化裂化装置中，HONEYWELL CC-TAOX11 51308353-175作为CC-TAID01 底板的核心控制模块，驱动 16 路温度调节阀和压力控制回路。其双通道冗余设计确保在通信线缆故障时自动切换链路，保障生产连续性；输出缓冲技术可有效抑制阀门动作引起的信号振荡，提升控制稳定性。

制药与生物工程
在生物制药厂的发酵车间，CC-TAOX11配合CC-PAIH01 智能模拟量输入模块构建闭环控制系统，精确调节无菌罐的 pH 值和溶氧浓度。其16 位高精度输出可实现 ±0.01pH 单位的控制精度，同时通过霍尼韦尔批次管理软件实现控制参数的全程追溯，满足 GMP 合规性要求。

电力与公用事业
在核电站的汽轮机控制系统中，CC-TAOX11作为Modbus RTU 从站，接收罗克韦尔 ControlLogix PLC 的控制指令，驱动 8 路主蒸汽调节阀。其快速响应特性（<5ms）确保在电网频率波动时及时调整汽轮机出力，配合霍尼韦尔 FTE 网络实现控制指令的零延迟传输。

安装与维护

安装前准备：

确认机柜内已预留标准 DIN 导轨空间，并检查电源电压是否稳定在 24VDC±10% 范围内。使用万用表测量CC-TAOX11引脚对地绝缘电阻（应 > 100MΩ），确保无短路风险。
通过霍尼韦尔Control Builder 软件预配置模块参数（如输出类型、量程范围、故障安全值），并下载至控制器。若需冗余配置，需在软件中启用 “双通道同步” 功能，并设置主备模块优先级。

维护建议：

每月通过 Control Builder 软件查看模块诊断日志，重点检查输出精度（应 <±0.05% FS）和负载电流（应 < 20mA）。
每季度使用霍尼韦尔网络诊断工具测试通信延迟（应 <5ms），并通过 “输出校验” 功能验证各通道输出精度。若发现偏差超过 ±0.1%，需执行 “零点 / 量程校准” 程序。
若需更换模块，可在系统运行状态下直接插拔，但需先通过软件将对应通道切换至 “手动模式”，并记录当前输出值。更换后需重新校准模块，并恢复自动控制。
建议每 2 年进行一次全面功能测试，验证隔离电压和响应时间是否符合技术规格。

产品型号	与 CC-TAOX11 的关系	核心特点
CC-TAID01	模拟量输入模块底板，需与 CC-TAOX11 配套使用	16 通道信号接口，支持热插拔
CC-TAIX11	标准模拟量输入模块，与 CC-TAOX11 协同构建闭环控制	支持 4-20mA/0-10V 信号，16 位分辨率
CC-PAIH01	支持 HART 协议的模拟量输入模块，扩展 CC-TAOX11 功能	内置 HART 通信芯片，支持智能变送器参数整定
CC-PWRR01	冗余电源模块，为 CC-TAOX11 提供稳定供电	20A 输出，支持双电源冗余
CC-PFB401	现场总线接口模块，与 CC-TAOX11 协同构建冗余网络	支持 Profibus DP/V1、Modbus RTU 等协议
