霍尼韦尔 05704-A-0145：工业气体检测核心，稳定可靠，就选它！

描述

HONEYWELL 05704-A-0145 是工业自动化领域的核心信号处理组件，隶属于 Honeywell System 57 控制系统，专为石油化工、电力、水处理等行业的高精度过程监控设计。作为四通道模拟量输入控制卡，05704-A-0145 可同时接入四路 4-20mA 工业标准信号（如压力、温度、流量变送器输出），通过 12 位高精度 A/D 转换技术实现 ±0.1% 满量程的信号处理精度，为 DCS、PLC 等控制系统提供可靠的数据基础。

该模块采用 高密度模块化设计，在 65mm×45mm×25mm 的紧凑空间内集成四个独立通道，支持热插拔功能，可在系统运行中快速更换故障模块而不影响整体控制逻辑。05704-A-0145 通过 冗余投票器技术 实现通道级容错能力，当单个通道出现信号异常时，系统自动切换至冗余通道并触发报警，确保关键过程参数的连续监测。其内置的隔离电路可承受 1000V DC 的击穿电压，有效抵御现场侧的电磁干扰和浪涌冲击，适用于强干扰环境下的稳定运行。

在工业自动化架构中，HONEYWELL 05704-A-0145 扮演 “信号桥梁” 角色：将现场传感器的模拟信号转换为数字量后，通过 RS485 总线或扩展的 Modbus TCP 协议上传至控制器，并可根据预设逻辑输出 4-20mA 控制信号，实现从数据采集到闭环控制的全流程管理。其支持的 气体检测专用模式 可直接连接催化燃烧式或电化学气体传感器，实时监测环境中可燃气体浓度，触发联锁保护动作，尤其适用于油气开采、化工仓储等高风险场景。

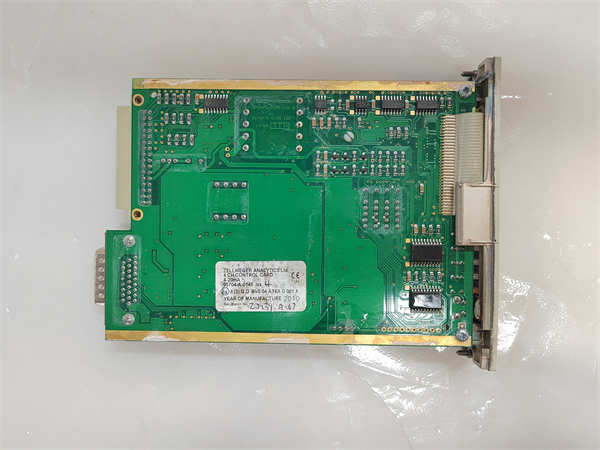

HONEYWELL 05704-A-0145

技术规格

参数名称	参数值
产品型号	05704-A-0145
制造商	Honeywell
产品类型	四通道模拟量输入控制卡
输入信号类型	4-20mA（支持两线制 / 三线制变送器）
通道数量	4 通道（独立隔离）
A/D 转换精度	12 位（±0.1% 满量程误差）
输出信号	可选 4-20mA（需外接继电器模块）
供电电压	18-32V DC（功耗 8.3W max）
通信接口	RS485（支持 Modbus RTU 协议，可扩展以太网通信模块）
工作温度	-20°C 至 60°C
防护等级	IP67（抗粉尘、防水溅）
安装方式	System 57 标准机架插拔式安装
隔离特性	通道间隔离电压 500V AC，现场侧与系统侧隔离电压 1000V DC
抗振动 / 冲击	10-2000Hz@5g RMS，100g@11ms 脉冲

主要特点和优势

高可靠性与容错设计：
05704-A-0145 采用 三重冗余投票机制，每个通道配备独立的信号调理电路和诊断逻辑，当检测到某通道信号偏差超过阈值时，系统自动屏蔽故障通道并通过冗余通道维持控制连续性。其工业级 PCB 设计通过 1000 小时盐雾测试和 – 40°C 至 85°C 温度循环测试，可在石化、冶金等恶劣环境下稳定运行。

灵活组态与扩展能力：
模块支持 在线参数配置，用户可通过 Honeywell System 57 组态软件自定义通道量程（0-25mA 线性范围）、报警阈值（高 / 低限）及信号滤波时间常数。其 RS485 接口支持 Modbus RTU 协议，配合 Honeywell CC-IP0101 通信网关 可扩展 EtherNet/IP、Profibus-DP 等工业协议，无缝集成至第三方 SCADA 系统。

高密度与经济性：
四通道设计使 05704-A-0145 的单位通道成本降低 30%，同时减少机柜空间占用和布线复杂度。例如，在某炼油厂的催化裂化装置中，采用 10 块 05704-A-0145 替代传统单通道模块，节省 40% 的机柜插槽和 25% 的线缆用量，显著降低初期投资和运维成本。

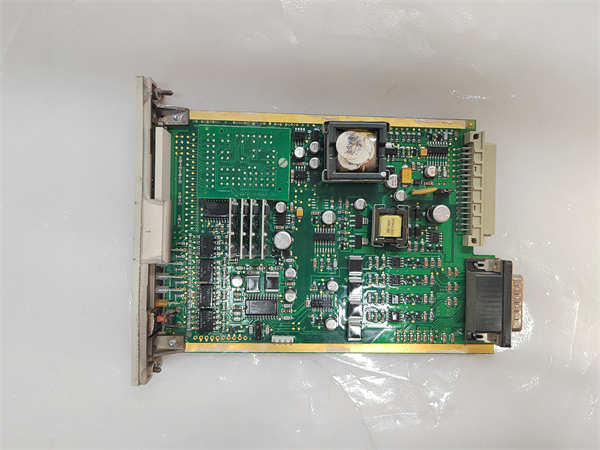

HONEYWELL 05704-A-0145

应用领域

过程工业实时监控：
在石油化工行业，HONEYWELL 05704-A-0145 用于监测反应釜温度、管道压力等关键参数，通过 Modbus 协议将数据传输至 DCS 系统，实现 PID 控制算法的实时调节。在某天然气处理厂，该模块与 3300XL 电涡流传感器 配合，实时监测压缩机轴承振动，当振动幅值超过报警值时，触发紧急停车系统（ESD）切断进气阀门，避免设备损坏和介质泄漏。

气体安全监测系统：
作为 Honeywell 气体检测解决方案 的核心组件，05704-A-0145 可直接连接催化燃烧式可燃气体传感器，将检测到的气体浓度信号转换为 4-20mA 标准信号，通过继电器模块联动通风系统和声光报警器。在化工仓储场景中，该模块支持 REBAM（相对轴振动幅值监测） 功能，提前预警储罐泄漏风险，确保人员和资产安全。

电力与能源管理：
在火电厂中，05704-A-0145 用于监测汽轮机润滑油压力、发电机绕组温度等参数，通过冗余通信链路将数据上传至厂级监控信息系统（SIS）。其内置的 DC-OK 继电器触点 可输出电源健康状态信号，与 SolaHD IP67 SCP-X 高输出电源 配合，实现 PLC/DCS 系统的冗余供电管理，保障电力生产的连续性。
