描述
ABB CI930F 3BDH001010R0005 是 ABB 推出的高性能 Profibus DP 通信接口模块,隶属于 AC 800M 分布式控制系统系列,专为工业控制网络与现场设备的高速数据交互设计。作为连接控制器与 Profibus DP 总线设备的核心组件,ABB CI930F 3BDH001010R0005 支持高达 12Mbps 的传输速率,可实现 PLC、变频器、智能仪表等设备的无缝集成,广泛应用于汽车制造、冶金、水处理等需要分布式控制的工业场景。
该模块采用冗余设计与工业级抗干扰技术,能在复杂电磁环境下稳定运行,确保控制指令与现场数据的实时传输。无论是在汽车焊接生产线的机器人协同控制,还是在钢铁厂轧机的传动系统中,ABB CI930F 3BDH001010R0005 都以其高效的通信处理能力,成为打通控制层与现场设备层的关键枢纽,助力企业提升生产自动化水平。

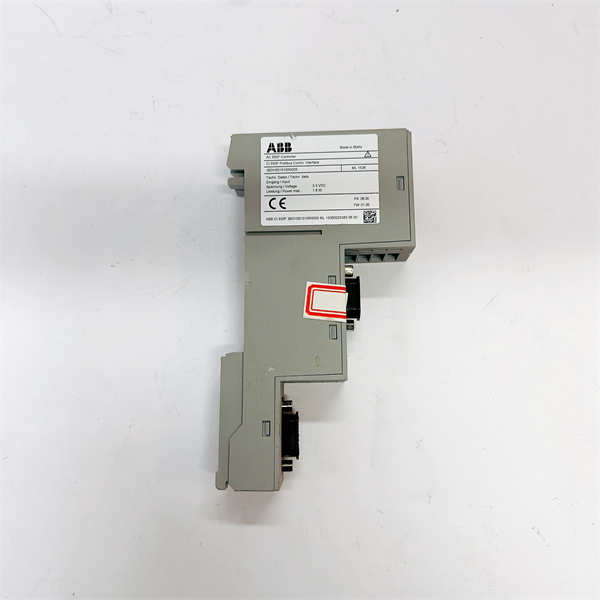

ABB CI930F 3BDH001010R0005
技术规格
参数名称 | 参数值 |
产品型号 | CI930F 3BDH001010R0005 |
制造商 | ABB |
产品类型 | Profibus DP 通信接口模块 |
通信协议 | Profibus DP V0/V1/V2,支持 DP Master/Slave 模式 |
传输速率 | 9.6kbps 至 12Mbps(自适应) |
接口类型 | 1 个 9 针 D-sub Profibus 接口,支持光纤扩展(需配合 OLM 模块) |
最大节点数 | 作为主站支持 124 个从站,作为从站支持 1 个主站 |
电源规格 | 24V DC ±10%,典型功耗 4W |
工作温度 | -25°C 至 + 60°C(运行),-40°C 至 + 85°C(存储) |
防护等级 | IP20(适用于控制柜内安装) |
物理尺寸 | 100mm × 80mm × 25mm(DIN 导轨安装) |
安装方式 | 35mm DIN 导轨或面板式安装 |
兼容性 | 兼容 ABB AC 800M 控制器、S800 I/O 系统 |
诊断功能 | 总线状态监测、错误代码显示、通信中断报警,支持 LED 指示灯快速诊断 |
主要特点和优势
高速灵活通信:ABB CI930F 3BDH001010R0005 支持最高 12Mbps 的传输速率,在汽车焊装生产线中,实现了 12 台机器人与主控制器的实时数据交互,控制指令响应时间≤10ms,生产节拍提升 8%。其速率自适应功能可根据总线长度自动调整传输速率,在长距离(如 200m)传输时仍保持稳定通信。
冗余与可靠性设计:模块支持 Profibus DP 冗余网络配置,当主总线故障时可无缝切换至备用总线,配合 ABB AC 800M 控制器的冗余功能,系统可用性达 99.99%。在某核电站的辅助系统中,该模块确保了循环水泵与控制系统的连续通信,符合核安全级设备要求。
广泛兼容性:作为 Profibus DP 标准设备,ABB CI930F 3BDH001010R0005 可与第三方 Profibus 设备(如西门子 S7 PLC、施耐德变频器)无缝对接。某啤酒厂通过该模块整合发酵罐温控系统与灌装线 PLC,实现了全流程自动化,设备协调效率提升 15%。
便捷诊断与维护:内置 LED 指示灯(电源、通信、故障)可快速判断模块状态,支持通过 AC 800M 控制器读取详细错误代码(如总线短路、从站丢失)。某汽车零部件厂利用该功能,将通信故障排查时间从 2 小时缩短至 15 分钟,减少了生产线停机损失。
应用领域
ABB CI930F 3BDH001010R0005 在离散制造与流程工业中应用广泛:
在汽车制造业,某新能源汽车电池装配线采用ABB CI930F 3BDH001010R0005 连接 20 台伺服电机驱动器与 AC 800M 控制器,通过 Profibus DP 实现了电芯搬运、封装的精准同步控制,产品不良率降低 0.5%。
在冶金行业,某不锈钢冷轧厂的轧机传动系统中,ABB CI930F 3BDH001010R0005 作为 Profibus 主站,实时采集 4 台变频器的运行数据(电流、转速),配合控制器实现张力闭环控制,带钢厚度公差控制在 ±0.01mm 以内。
在水处理领域,某市政污水处理厂通过ABB CI930F 3BDH001010R0005 连接 15 台潜水泵与控制系统,实现了根据水位自动调节泵组运行状态的功能,能耗降低 12%,同时减少了人工干预。
此外,在食品包装线的 conveyor 控制、制药厂的配料系统中,该模块均以其稳定的通信性能,成为工业设备联网的可靠选择。

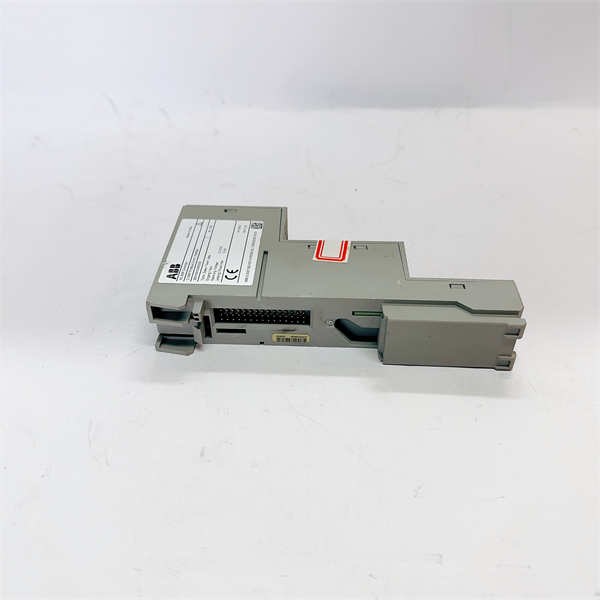

ABB CI930F 3BDH001010R0005
相关产品
- ABB AC 800M 控制器:与ABB CI930F 3BDH001010R0005配套使用,作为 Profibus 主站实现逻辑控制与数据处理。
- ABB S800 I/O 模块:通过ABB CI930F 3BDH001010R0005接入 Profibus 网络,扩展数字量 / 模拟量控制功能。
- ABB OLM/P310:光纤链路模块,与ABB CI930F 3BDH001010R0005配合实现 Profibus 信号的光纤传输,延长通信距离至 10km。
- ABB DP/PA Link:协议转换器,通过ABB CI930F 3BDH001010R0005将 Profibus PA 设备(如智能变送器)接入 DP 网络。
- ABB PS802:冗余电源模块,为ABB CI930F 3BDH001010R0005提供稳定供电,增强系统可靠性。
- ABB CI854A:EtherNet/IP 通信模块,与ABB CI930F 3BDH001010R0005形成混合网络,实现多协议协同。
安装与维护
安装前准备:确认安装环境温度在 – 25°C 至 + 60°C 之间,相对湿度≤90%(非冷凝),远离变频器、电机等强电磁干扰源。控制柜内预留至少 5cm 散热空间,确保ABB CI930F 3BDH001010R0005 通风良好。使用专用 Profibus 电缆(屏蔽双绞线)连接设备,屏蔽层需单端接地,电缆长度根据传输速率调整(12Mbps 时≤100m)。
维护建议:每周检查模块 LED 指示灯状态,确保电源(PWR)、通信(COM)指示灯正常点亮。每季度清洁模块表面灰尘,检查 Profibus 接口是否松动。若出现通信故障,可通过 LED 错误代码(如 ERR 灯闪烁表示总线错误)快速定位问题,必要时使用 Profibus 诊断工具(如 ABB FieldCare)进行深度分析。更换模块时支持热插拔,更换后需重新配置通信参数,确保与总线速率、地址匹配。
