精准时序分析利器：HP E1740A VXI模块 – 抖动、同步问题迎刃而解！

描述

Keysight（原 HP）E1740A 是一款高性能的 VXI 时间间隔分析仪模块，专为高精度时序测量设计。作为 E1725x 系列时间间隔分析仪系统的核心组件，Keysight E1740A 支持 50 ps 单次触发分辨率和高达 80 百万次 / 秒的测量速率，可精确捕获高速信号的时序特性，广泛应用于通信、半导体、数据存储等对时间精度要求严苛的领域。

该模块采用双插槽 C 尺寸设计，兼容 VXIbus 标准，可无缝集成于模块化测试系统中。其基于消息的架构和 SCPI 协议支持，允许用户通过编程实现自动化测试流程，显著提升复杂场景下的测试效率。Keysight E1740A 支持边沿、窗口、间隔等多种触发模式，并可通过扩展功能覆盖 150 MHz 频率范围，满足 SONET/SDH 同步信号分析、数字电路时序验证等多样化需求。

在工业自动化领域，Keysight E1740A 承担着关键的时序分析任务。例如，在半导体制造中，其高分辨率测量能力可用于晶圆切割设备的脉冲同步控制；在电力系统中，可监测高压断路器的动作时序，确保电网稳定性。凭借 512K 数据点的板载存储器，模块可长时间记录信号变化，为故障诊断和性能优化提供完整数据链。

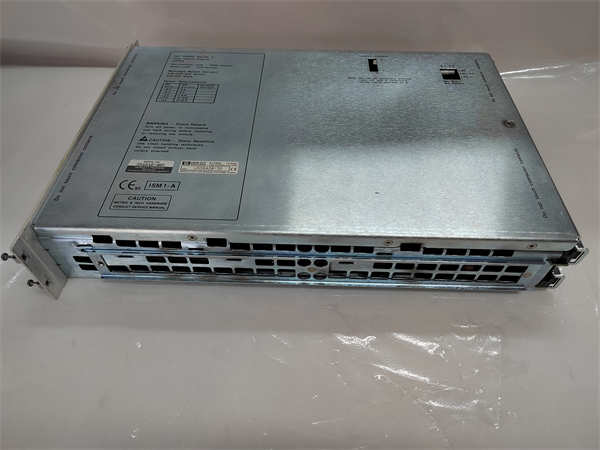

HP E1740A

技术规格

参数名称	参数值
产品型号	E1740A
制造商	Keysight（原 HP）
产品类型	VXI 时间间隔分析仪模块
分辨率	50 ps LSD（单次触发）
测量速率	高达 80 百万次 / 秒
频率范围	基础 10 MHz，扩展至 150 MHz
存储器大小	512K 数据点
触发模式	边沿、窗口、间隔、脉宽等
通信接口	VXIbus（消息型）、TTL/ECL 触发总线
编程语言	SCPI 兼容
工作温度	0°C 至 55°C
存储温度	-40°C 至 + 70°C
尺寸（宽 × 高 × 深）	233.4mm×160mm×240mm
电源要求	+5V DC（VXI 机箱供电）

主要特点和优势

超高分辨率与吞吐量：Keysight E1740A 的 50 ps 分辨率可精确量化信号抖动，例如在通信系统中可识别光模块的皮秒级相位噪声；80 百万次 / 秒的测量速率使其在数据存储测试中能快速捕获磁盘驱动器的读写时序偏差，大幅缩短测试周期。

灵活的触发与启动机制：模块支持多级触发逻辑，可通过时间窗口、事件间隔等条件精确控制数据采集时机。例如，在雷达系统测试中，可设置脉冲宽度阈值触发，仅记录有效回波信号，减少无效数据存储。

深度数据分析能力：结合E1741A 时间间隔分析软件，模块可生成抖动直方图、眼图等可视化报告，帮助工程师定位时序异常根源；搭配E1747A 时序模式分析软件，可识别周期性故障模式，预测设备老化趋势。

模块化集成与兼容性：作为 VXI 标准模块，Keysight E1740A 可与E1406A VXI GPIB 命令模块协同工作，通过 PC 实现远程控制；其 SCPI 兼容性确保与现有测试系统无缝对接，避免重复开发成本。

应用领域

通信网络测试：

分析 SONET/SDH 光传输设备的时钟同步精度，确保 5G 基站信号传输延迟小于 1 微秒。
验证以太网交换机的端口间时延一致性，优化数据中心网络架构。

半导体与电子制造：

测试高速 ADC/DAC 的转换时序，确保模数转换误差小于 0.1 LSB。
监测芯片封装过程中的金线键合机动作时序，提升封装良率至9% 以上。

数据存储设备开发：

测量 SSD 控制器的命令响应时间，优化队列深度与吞吐量的平衡。
分析硬盘磁头寻道时间的波动，指导固件算法优化。

工业自动化控制：

同步多轴运动控制器的脉冲信号，确保机器人焊接路径误差小于05mm。
监测智能电表的采样时序，验证其与电网频率的同步精度。

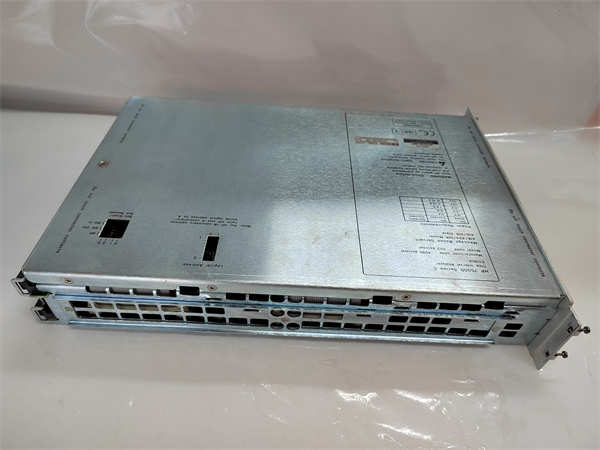

HP E1740A

安装与维护

安装前准备：

在安装Keysight E1740A 前，需确认 VXI 机箱符合 C 尺寸模块安装要求，并通过E8400 系列机箱提供稳定的 + 5V 电源。使用屏蔽同轴电缆连接模块与被测设备，确保触发信号回路阻抗匹配（50Ω）。通过 Keysight IO Libraries 软件配置模块参数，包括触发阈值、采样率等，并下载至控制器。

维护建议：

每季度使用压缩空气清洁模块散热孔，避免灰尘堆积影响性能；每年通过E1741A 软件进行自校准，确保测量精度偏差小于 ±1%。若模块出现故障，可通过热插拔功能在线更换，更换后需重新加载配置文件以恢复参数设置。
