稳定可靠 BENTLY NEVADA 3500/22M – 3500系列机架核心,稳态瞬态数据,一网打尽!

BENTLY NEVADA 3500/22M 138607-02 是一款在工业机械监测领域具有关键作用的瞬态数据接口模块,隶属于 BENTLY NEVADA 著名的 3500 监测系统系列。该模块作为 3500 监测系统与兼容软件,如 System 1 状态监测和诊断软件以及 3500 系统配置软件之间的桥梁,发挥着不可替代的重要价值。它巧妙地将 3500/20 机架接口模块(RIM)的功能与 TDXnet 等通信处理器的数据收集能力相融合。在实际运行中,3500/22M 138607-02 能够持续收集稳态和瞬态动态(波形)数据,并通过以太网链路将这些数据精准传输到主机软件,为机械运行状态的精准评估和分析提供了坚实的数据基础,在保障大型机械设备稳定、高效运行方面扮演着至关重要的角色。

分类:

描述

BENTLY NEVADA 3500/22M 138607-02 是一款在工业机械监测领域具有关键作用的瞬态数据接口模块,隶属于 BENTLY NEVADA 著名的 3500 监测系统系列。该模块作为 3500 监测系统与兼容软件,如 System 1 状态监测和诊断软件以及 3500 系统配置软件之间的桥梁,发挥着不可替代的重要价值。它巧妙地将 3500/20 机架接口模块(RIM)的功能与 TDXnet 等通信处理器的数据收集能力相融合。在实际运行中,3500/22M 138607-02 能够持续收集稳态和瞬态动态(波形)数据,并通过以太网链路将这些数据精准传输到主机软件,为机械运行状态的精准评估和分析提供了坚实的数据基础,在保障大型机械设备稳定、高效运行方面扮演着至关重要的角色。

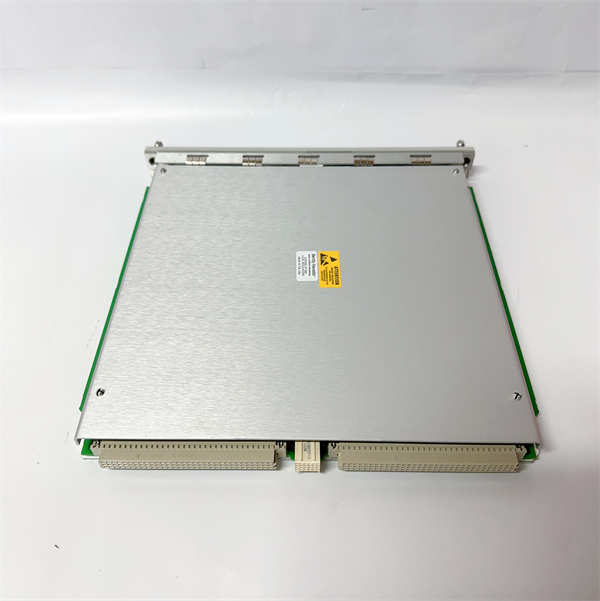

BENTLY NEVADA 3500/22M 138607-02

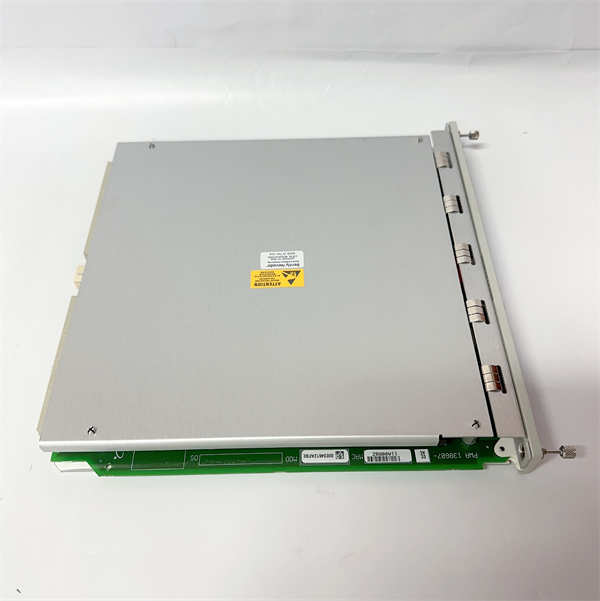

BENTLY NEVADA 3500/22M 138607-02

技术规格

参数名称 参数值
产品型号 3500/22M 138607-02
制造商 BENTLY NEVADA
产品类型 瞬态数据接口模块
输入信号范围 -10 Vdc 至 +10 Vdc
功耗 7.7 瓦
轴电源 -24 Vdc
传感器电源 -24 Vdc
重量 0.82 kg(1.8 lb)
尺寸 241 mm x 24.4 mm x 242 mm(9.50 in x 0.96 in x 9.52 in)
采样速率 高速采样,可捕捉瞬态数据
输入通道 具备多通道用于数据采集
兼容系统 与多种工业系统及协议兼容

主要特点和优势

强大的数据采集能力:3500/22M 138607-02 不仅拥有传统的静态数据收集功能,还可借助可选的通道启用盘记录动态、高分辨率的瞬态数据,能够全面且精准地获取机械运行中的各类数据,为深入分析设备状态提供丰富信息。
高效的通信整合:将 3500/20 机架接口模块与通信处理器功能融合,简化了系统架构,优化了数据传输流程,可高效地将收集到的数据通过以太网链路传输至主机软件,提升了数据交互的效率和稳定性。
高可靠性设计:虽然为机架提供通用功能,但并非关键监测通道的必要部分,即便该模块出现异常,也不会影响整个监测系统的正常、正确运行,保障了监测系统的可靠性和连续性。
灵活的安装与配置:在 3500 机架中,仅占用紧邻电源的一个插槽,安装简便。并且支持本地或远程配置,可在 “运行” 和 “编程” 模式间灵活切换,方便用户根据实际需求对系统进行调整和维护。

应用领域

电力行业:在发电厂的汽轮机、发电机等大型设备监测中,3500/22M 138607-02 可实时采集设备运行的瞬态和稳态数据,帮助运维人员及时发现设备潜在故障隐患,保障电力生产的稳定供应。
石化工业:用于监测石化生产中的压缩机、泵等关键机械设备。通过对振动、转速等数据的精准采集和分析,确保设备在复杂工况下安全、高效运行,避免因设备故障导致的生产中断和安全事故。
制造业:在大型制造企业的自动化生产线中,针对大型电机、传动装置等设备进行状态监测。借助该模块提供的数据,优化设备维护计划,提高生产效率,降低设备维护成本。

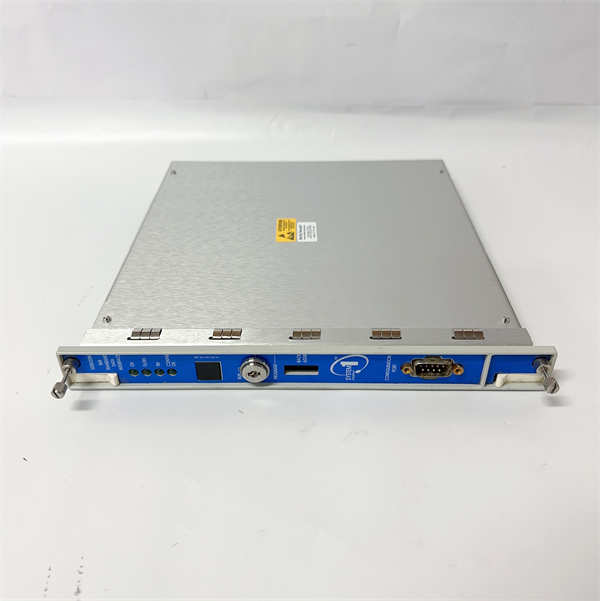

BENTLY NEVADA 3500/22M 138607-02

BENTLY NEVADA 3500/22M 138607-02

相关产品

3500/40M:同属 3500 系列的 M 系列监视器,可与3500/22M 138607-02 协同工作,用于监测特定的机械参数,如振动、位移等,为瞬态数据接口模块提供数据来源,共同完成对机械设备的全面监测。
3500/20:机架接口模块(RIM),3500/22M 138607-02 融合了其部分功能,在系统中承担着不同但又相互关联的任务,共同构建稳定的监测系统框架。
138607-01:标准瞬态数据接口模块,与3500/22M 138607-02 功能类似,但在冗余设计等方面存在差异,3500/22M 138607-02 适用于对可靠性要求更高的三重模块冗余(TMR)应用场景。
TDXnet:通信处理器,3500/22M 138607-02 借鉴了其数据收集功能,两者在数据处理和传输流程中扮演不同角色,共同助力监测系统的数据交互。
System 1 状态监测和诊断软件:与3500/22M 138607-02 紧密配合,接收模块传输的数据,并进行深度分析、诊断和可视化展示,帮助用户全面了解机械设备的运行状态。

安装与维护

安装前准备:在安装3500/22M 138607-02 前,需仔细检查模块外观有无损坏,配件是否齐全。确认 3500 机架状态良好,预留出紧邻电源的插槽。同时,确保现场网络环境稳定,以太网链路畅通,为模块正常通信提供保障。
维护建议:定期对3500/22M 138607-02 进行清洁,防止灰尘积累影响性能。检查以太网连接是否稳固,避免数据传输中断。定期查看模块的工作状态指示灯,若发现异常及时排查。每季度对模块进行一次功能测试,确保数据采集和传输功能正常,保障监测系统稳定运行。
