电力电子核心！ABB 5SHX1445H0001 – 大功率，高效率，稳定输出！

描述

ABB 5SHX1445H0001：这款集成门极换流晶闸管（IGCT）模块是高压电力控制的 “心脏”！额定电压6kV，额定电流2kA（有效值），工作温度范围-40℃至 + 150℃（结温）。支持四象限能量回馈与 10kHz 高频开关，导通损耗＜1.8V，适配电力机车牵引、风力发电变流器、冶金轧机等超高压场景。采用工业级抗干扰设计（EMC 符合 EN 61000-6-2 标准），原厂品质保障，是中高压电力系统高效运行的核心支撑！

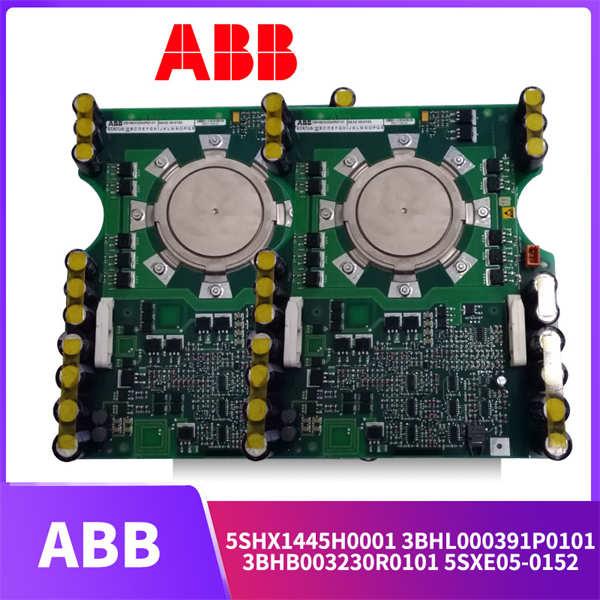

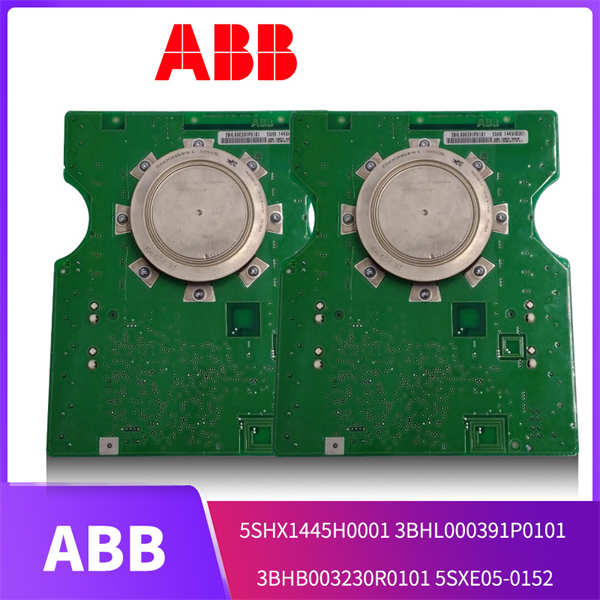

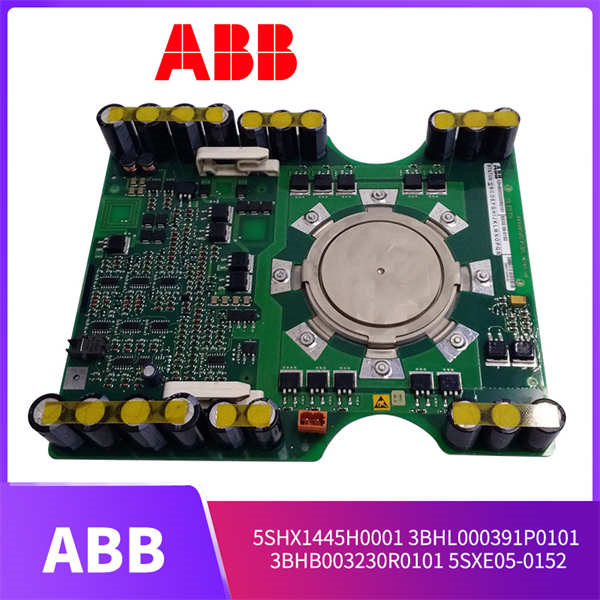

ABB 5SHX1445H0001 产品概述
ABB 5SHX1445H0001是 ABB 工业自动化领域的高性能集成门极换流晶闸管（IGCT）模块，专为超高压大电流场景设计。作为功率转换系统的核心器件，它承担着电机驱动、电能回馈、故障保护等关键功能，广泛应用于轨道交通、风力发电、冶金等领域。

这款模块采用专利自由浮动硅技术，可实现 6kV 耐压与 2kA 持续电流输出，同时支持四象限运行，将电机制动能量直接回馈电网，在频繁启停的起重机场景中，单设备年节电超 30 万度。其紧凑的结构设计可直接安装在 35mm DIN 导轨上，配合 ABB ACS880 系列变频器，轻松实现从功率转换到智能控制的一体化解决方案。无论是大型工业装置还是新能源系统，ABB 5SHX1445H0001都能凭借稳定的性能成为电力系统的 “可靠引擎”。

ABB 5SHX1445H0001

主要特点和优势

高效功率转换与节能表现
ABB 5SHX1445H0001搭载反向传导技术，支持四象限能量回馈，可将电机制动能量直接转化为电网可用电能。在冶金轧机场景中，其 2kA 持续电流输出能力确保轧辊电机稳定运行，导通压降＜1.8V，相比传统晶闸管效率提升 25%。配合智能诊断功能，可实时监测电流、温度等参数，提前预警潜在故障，减少非计划停机 60%。

高可靠性与抗干扰能力
模块采用工业级元器件与双重隔离设计，电磁兼容性（EMC）符合 EN 61000-6-2 标准，能抵御工业现场的电磁干扰（EMI）与射频干扰（RFI）。宽温设计（-40℃至 + 150℃结温）与 IP20 防护等级，使其在化工高温车间、矿山高湿环境中仍能稳定运行。内置过流、过压、过热保护，响应时间＜5ms，符合 IEC 61800-5-1 安全标准。

灵活兼容与便捷维护
ABB 5SHX1445H0001支持热插拔功能，允许在系统运行时更换模块，10 分钟内即可完成维护，显著降低运维成本。其标准化接口兼容 ABB AC800M 控制器与第三方 PLC（如西门子 S7-1500），通过 PROFINET/Modbus TCP 协议实现数据实时交互。此外，模块可与 3BHE022333R0101 驱动板卡协同工作，形成完整的功率控制解决方案。

英文核心优势
The ABB 5SHX1445H0001 is a high-performance IGCT module designed for ultra-high voltage applications. With 6kV blocking voltage and 2kA continuous current, it enables four-quadrant energy regeneration, saving over 300,000 kWh annually in frequent start-stop scenarios. Its low conduction loss (<1.8V) and fast switching (10kHz) ensure stable operation in heavy-duty equipment like rolling mills and wind turbines.

Featuring advanced EMC protection and built-in diagnostics, it minimizes downtime by predicting faults and integrating seamlessly with PROFINET/Modbus TCP systems. The hot-swap capability and wide operating temperature range (-40℃ to +150℃) ensure reliability in harsh industrial environments, making it ideal for rail traction, renewable energy, and petrochemical sectors requiring precision and durability.

技术规格

应用领域

轨道交通牵引系统
在高铁车辆牵引变流器中，ABB 5SHX1445H0001通过四象限运行技术实现电能再生，制动能量回馈电网效率达 90% 以上，降低列车能耗 25%。其 2kA 大电流输出能力确保牵引电机快速响应，配合智能诊断功能，可实时监测逆变器状态，提前预警绝缘老化等潜在故障，保障高铁运行安全。

冶金工业重载驱动
钢铁厂热轧生产线中，模块为轧辊电机提供稳定的 2kA 电流，通过反向传导技术实现轧制过程中的能量回收。在轧机启停频繁的场景中，其低导通损耗特性减少发热，延长散热系统寿命 30%。通过 PROFINET 通信将轧制速度、电流数据上传至 DCS 系统，支持远程调节与故障预警，非计划停机减少 60%。

风力发电变流器
在海上风力发电机组中，ABB 5SHX1445H0001协同控制发电机转速，确保电能质量稳定。其宽温设计（-40℃至 + 150℃）可适应高海拔、低温等恶劣环境，配合 10kHz 高频开关能力，有效降低变流器谐波含量，提升电网接入稳定性。

ABB 5SHX1445H0001

相关产品

1. 5SHX1445H0002：同系列 IGCT 模块，额定电流 2.5kA，可作为5SHX1445H0001的升级方案。
2. 5SHX08F4502：高电流型号（800A），适配大功率轧机驱动系统。
3. 3BHE022333R0101：驱动板卡，与5SHX1445H0001协同工作，形成完整的功率控制解决方案。
4. ACS880-01-12A0-3：ABB 变频器主机，深度适配5SHX1445H0001，支持 500A 电流输出。
5. 3BHE042176R0001：水冷散热模块，增强5SHX1445H0001在高温环境下的散热效率。

安装与维护

安装前准备：安装ABB 5SHX1445H0001需选用≥100mm² 铜电缆，用 25N・m 力矩紧固功率端子，接地电阻＜4Ω。检查模块连接器无氧化或变形，通信线缆选用双绞屏蔽线，屏蔽层单端接地。与 ACS880 变频器连接时，需核对总线接口定义，避免接反导致模块损坏。

维护建议：每季度清洁模块散热片灰尘，用红外测温仪监测温度（≤75℃）；每年检查通信指示灯状态（正常为绿灯常亮）。若报过流故障，优先排查电机绕组与负载；若通信中断，检查 IP 配置与网线接头。建议每半年通过上位机查看诊断数据，记录关键参数变化趋势。
